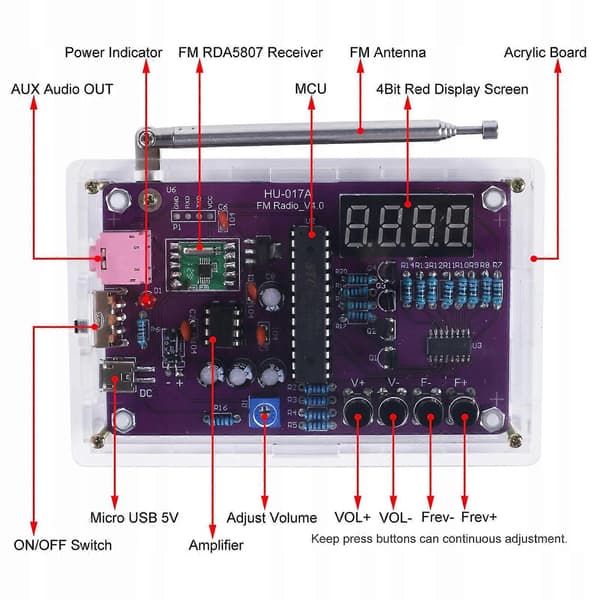

FM-radio med digital display för egen montering och lödning.



Trådlös radio baserad på RDA5807-chip med frekvensmottagning i intervallet FM 87.0MHz-108.0MHz



Radion fungerar på frekvenser: FM 87.0MHz-108.0MHz



Active och passiv ljudutgång



Vikbar dedikerad radioantenn max 25cm och 4-bitars röd digital display-LED.



Strömförsörjning: DC 3V/5V



Utgångsimpedans: 8ohm



Uteffekt: 0.5W



Utgångskanal: Mono



Frekvensnoggrannhet: 0.1MHz8



Radiostorlek (monterad): 107 x 70 x 23mm



Instruktioner:



Använd tvålägesbrytaren för att slå på/av strömmen.



Tryck på V+ eller V- för att justera volymen. 15 volymnivåer. Du justerar volymen genom att hålla knappen intryckt.



Tryck på F+ eller F- för att justera mottagningsfrekvensen eller FM-stationen.



Potentiometer: används för volymkontroll med en skruvmejsel.



Instruktioner via QR-kod eller länk: Systemen har ett tryckt monteringsschema på kortet. Du måste vara uppmärksam på polariteten för komponenter som kondensatorer, dioder, transistorer. För lysdioder (LED) är det längre benet plus, de flesta komponenter har parametrar beskrivna på höljet. Resistorer kan ha färgmarkeringar för deras resistans och tolerans som kan läsas med hjälp av kalkylatorer som finns tillgängliga på internet eller genom att mäta med en mätare.
