1、CHIP OCH HASTIGHET: Nätverksrelämodulen har ett moget och stabilt 32-bitars MCU STM32F103C6T6-chip, W5500 all hårdvara D CP eller P protokollstack Ethernet-chip, som stöder 10/100M bps hastighet 2、TEKNISKA PARAMETRAR: Nätverksrelämodulen stöder standard RTU-protokoll. Flöjten fungerar som TCP-server och stöder IP-adress DHCP-funktion. Portnumret är 5000. Du kan se modulens IP-adress via serieporten. Baudraten för UART-kommunikation är 115200 3、UTGÅNGSSIGNAL: Reläomkopplarsignalen stöder manuell, blixtlåsning, blixtläge. Fördröjningsbasen för blixtlåsning eller blixt är 0,1S, och den maximala blixtlåsningen eller blixttiden kan ställas in som 0xFFFFx0,15=6553,5Ss 4、SPARA OCH LÄS: Enhetsadressen sträcker sig från 1 till 255, standardadressen är 255, som kan sparas efter strömavbrott. Relästatus och enhetsadress kan läsas med programvara eller instruktioner 5、SKYDDSSFUNKTION: Ombord 1 kanal 5V 10A, 250V AC 10A, 3OV DC-relä, kan dras kontinuerligt 100 000 gånger, med diodföroreningsströmskydd, svarstiden är kort 6、STÖDDA FUNKTIONER: Ombord strömförsörjning och reläomkopplarindikatorlampa, MCU-återställningsknapp, reserverad UART-serieport och SWD-programskrivport, stöder sekundär utveckling; Strömförsörjningsspänningen är DC7‑28V och stöder 5,08 mm terminalströmförsörjning med ingång utan omvänd anslutningsskydd

Artikeltyp: Nätverksrelämodul
Material: PCB
1. Huvudkontroll MCU: STM32F103C6T6
2. Nätverkschip: W5500 all hårdvara TCP eller IP protokollstack Ethernet-chip
3. Nätverksgränssnitt: 10M 100Mbps HR911105A nätverkstransformator
4. 5,08 mm terminalströmförsörjningsport: DC7-28V strömingång, GND är negativ
5. MCU-återställningsknapp: Kort tryck för att återställa
6. MCU SWD felsökningsgränssnitt: Sekundär utvecklingsbränning
7. MCU UART felsökningsgränssnitt: GND, RXD, TXD: TTL-nivå UART-kommunikationsgränssnitt, GND, RXD och TXD är anslutna till GND, TXD respektive RXD på den externa kontrolländen. Den 3,3V eller 5V externa TTL-serieporten stöds. Som standard används den för att visa enhetens IP-adress och portnummer via serieporten med en baudrate på 115200.
8. 1 reläomkopplarsignalutgång:
NC: Normalt stängd ände, kort anslutning med COM före relästängning, upphängd efter stängning
COM: Gemensam terminal
NO: Normal start, reläet är upphängt före stängning och kort anslutet med COM efter stängning

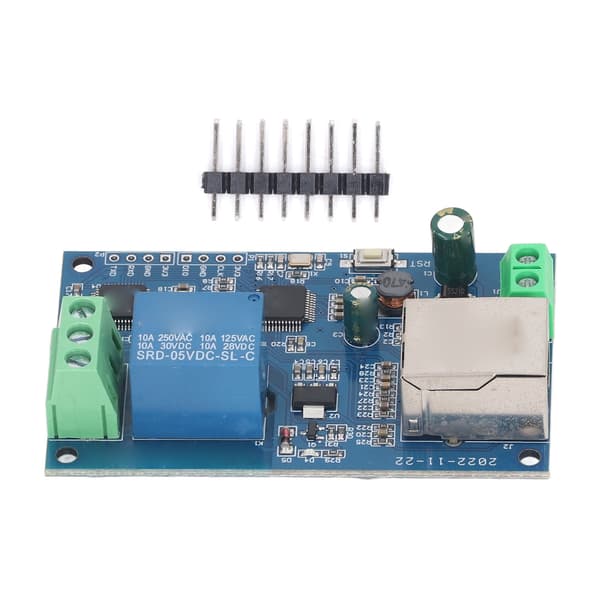

1 x Relämodul

1 x 8P stifthuvud
