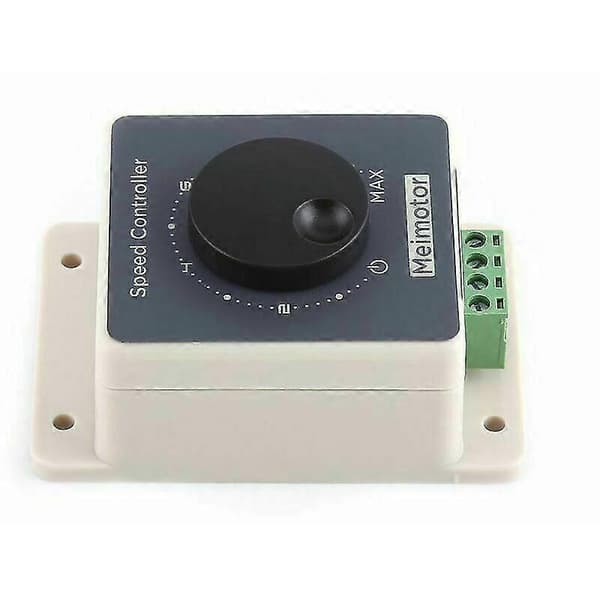

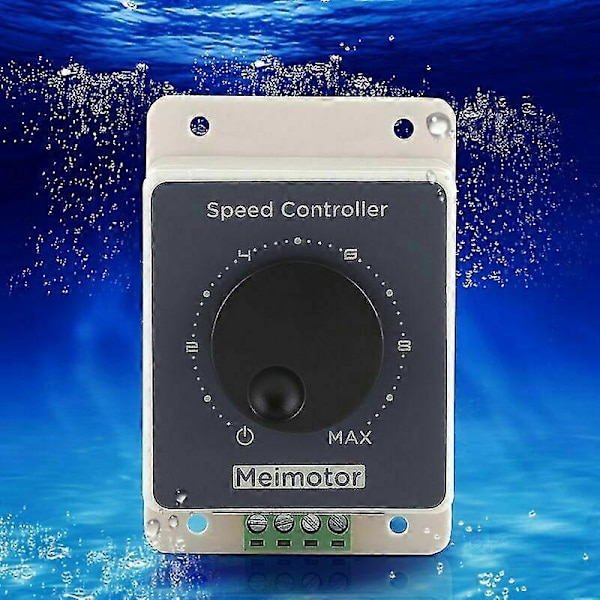

Denna varvtalsregulator har ett sofistikerat och praktiskt vattentätt hölje, så du kan använda den utomhus

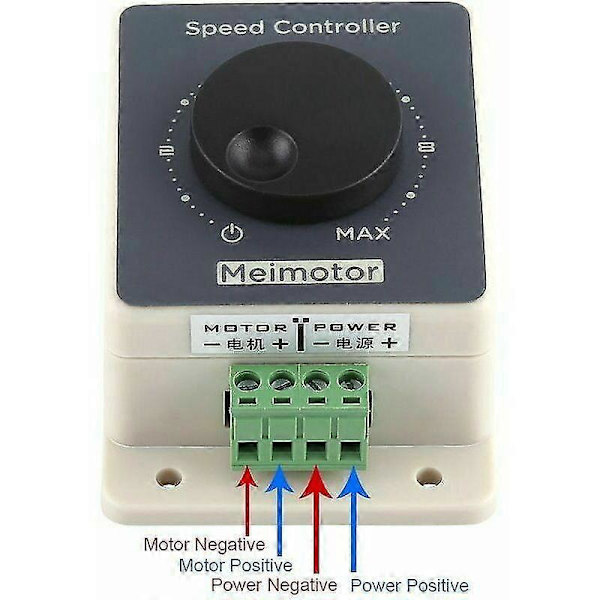

Levereras med skruvterminaler och effektpolindikatorer och motorstyrenhet för enkel kabeldragning

DC-motorstyrenhetens ingångsterminal är ansluten till DC-ström, inte AC-ström, annars stängs den av

Se till att de positiva och negativa polariteterna är korrekt anslutna, annars skadas styrenheten

Produktbeskrivning

Tillämpligt strömområde: likström inom 10A

Maximal ström: 20 A

Hastighetsområde: 5 % till 100 %

Potentiometer: resistor B100K;

Hål 8mm;

Utspänningen är ungefär 0-100 % av spänningen 'ingång

Kontrolleffekt: 12V*10A=120W, 24V*10A=240W

Ingångsspänning: DC10-60V

PWM-frekvens: 25 kHz

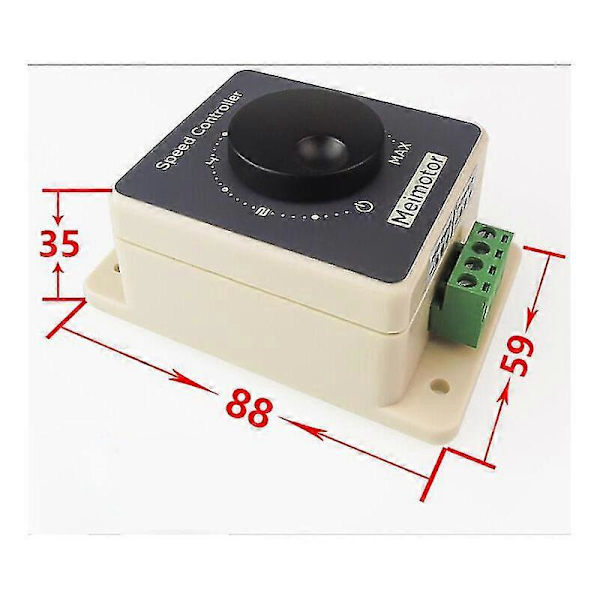

Storlek: 88 mm * 59 mm * 35 mm

Försiktighetsåtgärder och bruksanvisningar

L. Ingången på DC-motorvarvtalsregulatorn är likström och den kan inte anslutas direkt till växelström (som: hushålls 220V AC, annars stängs den av

2. De positiva och negativa polerna på DC-strömförsörjningen kan inte vändas, annars skadas regulatorn.

3. Motorn kan vara oberoende positiv och negativ, när färdriktningen inte stämmer överens med förväntningarna. Riktningen kan ändras genom att justera linjesekvensen

4. Genom att justera potentiometerknappen kan du ändra regulatorns utgångsdriftscykel och därmed ändra motorvarvtalet
