förbättrad med bredare strömkretsar
Med denna adapter behöver inga kablar klippas!! Anslut den helt enkelt mellan ditt kort och din kabel, fäst de 3 bltouch-kablarna och uppdatera din firmware.

Kompatibel med:
3
3 Pro
5
-10 Mini
-10
Inte kompatibel med:
ANet A8
2
4
-8
Se till att ansluta de 3 stiften på BLTouch enligt märkningen på kortet.
Du måste ha flashat en bootloader på ditt 3-kort för att kunna använda det. Ingen hjälp tillhandahålls för detta.
Observera:
27-stiftskortet gör att du snabbt och enkelt kan installera en bltouch- eller filamentsensor. Normalt skulle du behöva klippa kabeln och löda den i stift 27, men med kortet är det plug and play. (efter firmwareuppdatering) Se till att kontrollera gängkonfigurationen på din bltouch- eller filamentsensor. De nya bltouch-sensorerna måste anslutas direkt till kortet utan att koppla ur kontakten.
Från vänster till höger: brun-jord, röd-5v, gul/orange signal
Koppla bort ext1 lcd på kortkontrollen
Anslut Ext1 stift 27
Anslut bltouch till de 3 stiften på kortpinne 27. Från vänster till höger: Brun-jord, Röd-5v, Gul-Signal
Anslut moderkortsstift 27. Se till att rikta in stifthuvudena på huvudstift 27.
Färg: som visas
Material: PC+Metall

Paketinnehåll:

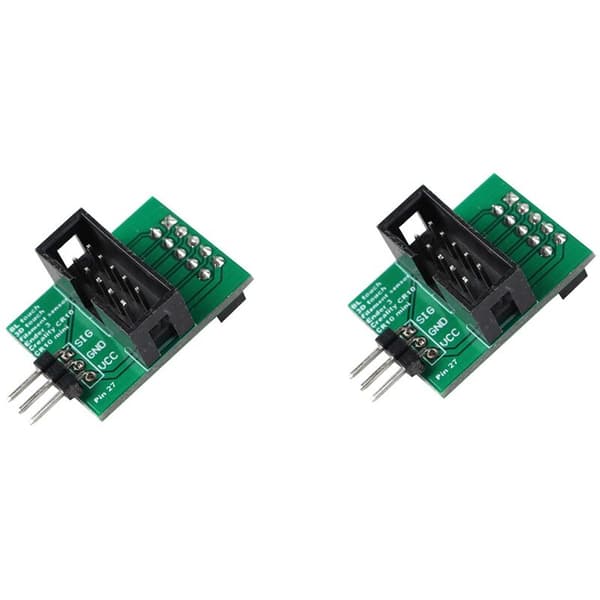

2 x 27-stiftskortadapterkort

Endast ovanstående paketinnehåll, andra produkter ingår inte. ingår.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga färgen. Det tillåtna mätfelet är +/- 1-3 cm.
