Beskrivning

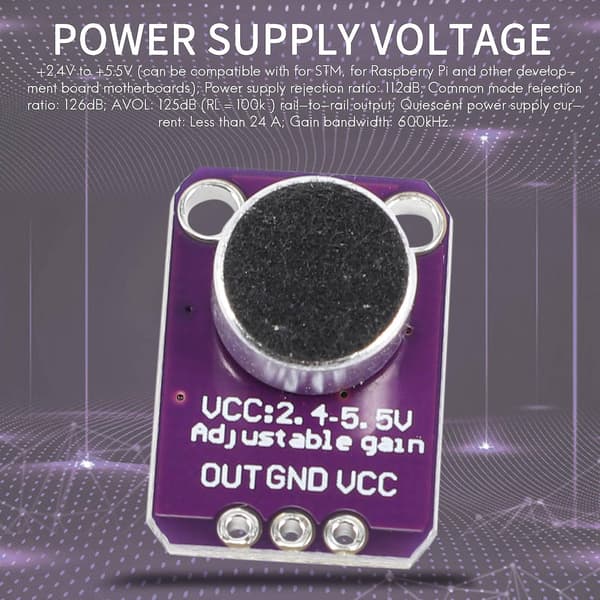

Med MAX4466, en operationsförstärkare speciellt utformad för förstärkare, som har matningsbrusavstötning, och kortet levereras med en 20-20KHz elektretmikrofon lödd på. På baksidan har vi en liten trimmerpotentiometer för att justera förstärkningen.

Strömförsörjningsspänning: +2,4V till +5,5V (kan vara kompatibel med för , för och andra utvecklingskortmoderkort); Strömförsörjningsavvisningsförhållande: 112dB; Common mode-avvisningsförhållande: 126dB; AVOL: 125dB (RL = 100k) rail-to-rail-utgång; Viloströmförsörjningsström: Mindre än 24A; Förstärkningsbandbredd: 600kHz. Utgången är rail-to-rail så om ljudet blir högt kan utgången gå upp till 5Vpp!

Applikationer: Detta breakout-kort används bäst för projekt som röstväxlare, ljudinspelning och ljudreaktiva projekt som använder .

Obs: För bästa prestanda, använd den tystaste strömförsörjningen som finns tillgänglig (på en för , detta skulle vara 3,3V-matningen); För ljudreaktiva projekt föreslår vi att du använder ett drivrutinsbibliotek som kan ta ljudingången och översätta den till frekvenser.

MAX4466 är en mikroeffektsoperationsförstärkare optimerad för användning som mikrofonförförstärkare. De ger en perfekt kombination av optimerade förstärkningsbandbreddsprodukter och strömförbrukning, samt lågspänningsdrift i superpaket.



Färg: lila

Material: PCB+metall

Användningsintroduktion:

Anslut GND till jord, VCC till 2,4-5VDC.

Ljudvågformen kommer ut ur UT-stiftet. Utgången kommer att ha en DC-förspänning på VCC/2 så när den är helt tyst,

spänningen kommer att vara en stabil VCC/2 volt (den är DC-kopplad).

1. Om ljudutrustningen du använder kräver AC-kopplat ljud, placera en 100uF-kondensator mellan utgångsstiftet och ingången på din enhet.

2. Om du ansluter till en ljudförstärkare som har differentiella ingångar eller innehåller avkopplingskondensatorer, krävs inte 100uF-kondensatorn.

3. Om du vill ansluta förstärkaren direkt till högtalare. Om du ansluter till en mikrokontrollerstift behöver du ingen förstärkare eller avkopplingskondensator - anslut UT-stiftet direkt till mikrokontrollern ADC-stiftet.Obs: Utgångsstiftet är inte utformat för att driva högtalare eller något annat än de minsta öronsnäckorna - du behöver en ljudförstärkare (t.ex. 3,7W stereoamp)För ljudreaktiva projekt föreslår vi att du använder ett drivrutinsbibliotek som kan ta ljudingången och översätta den till frekvenser.Applikationer:Den används ofta i mobiltelefoner, digitala repeatrar, hörlurar, hörapparater, mikrofonförförstärkare, bärbara datorer, taligenkänningssystem. Paket innehåll:5 x MAX4466 Modul(På grund av datorskärmen kan produktens färg skilja sig från bilden)5 x Stift

Endast ovanstående paketinnehåll, andra produkter ingår inte.Obs: Ljus och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
