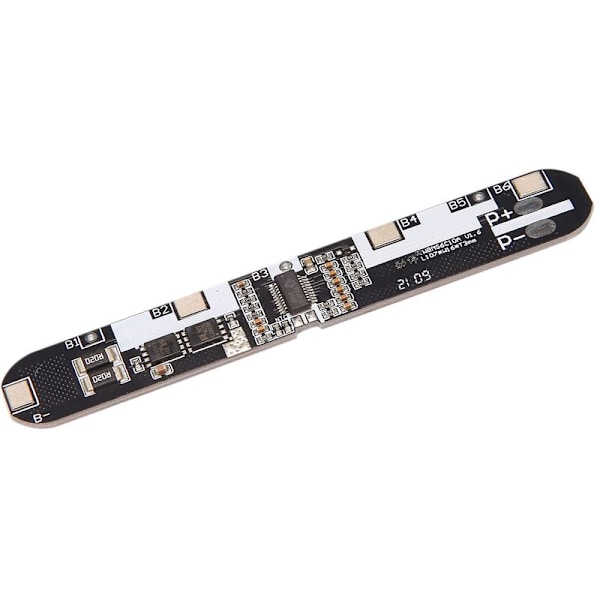

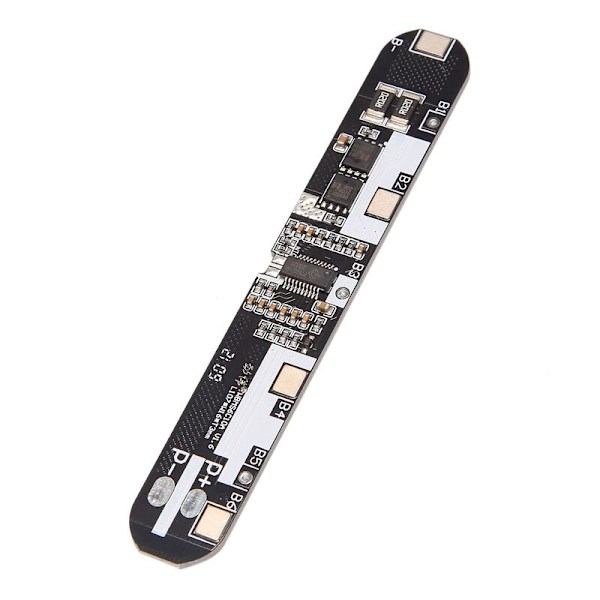

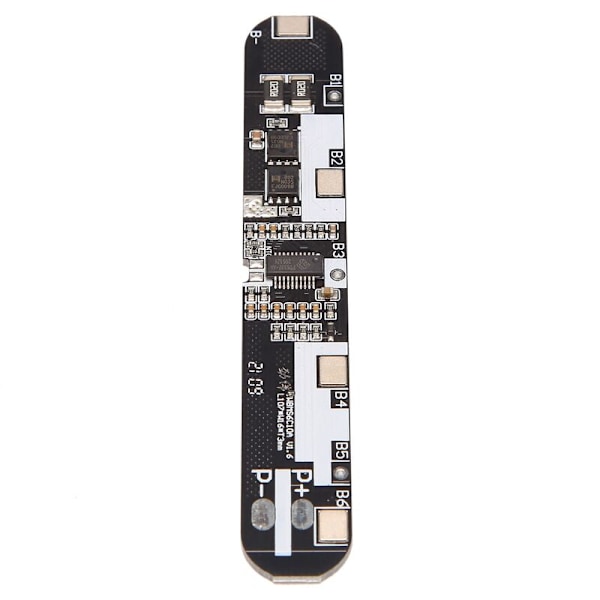

Detta skyddskort är lämpligt för märkspänning 3.7V, full spänning 4.2V, ternärbatteri/ternärpolymerbatteri/18650/21700 ternärbatteri.
Kabeldragning identifiering: B- är ansluten till batteriets totala negativa pol (tjocka ledningar), P- är ansluten till den negativa utgången på samma port (tjock linje är ritad), P+ är ansluten till den positiva utgången på samma port (den tjocka linjen är ansluten till batteriet B7+ totala positiva pol).
B1 den första batteriets positiva pol är 3.7 V, B2 den andra batteriets positiva pol är 7.4 V, B3 den tredje batteriets positiva pol är 11.1V, B4 den fjärde batteriets positiva pol är 14.8V, B5 den femte batteriets positiva pol är 18.5V, den sjätte batteriets positiva pol av B6 är 22.2 V och den sjunde batteriets positiva pol av B7 är 25.9 V.
Linjen som dras med den tjocka linjen markerad ska dras med en tjock linje, och linjen på kortet B- till B-batteriet ska vara tjock och kort!
Detta skyddskort är lämpligt för märkspänning 3.7V, full spänning 4.2V, ternärbatteri/ternärpolymerbatteri/18650 ternärbatteri /21700.

Kabeldragning ID:
B- Anslut till batteriets totala negativa pol (tjocka ledningar)
P- Negativ utgång från samma port (tjocka ledningar)
P+ positiv utgång från samma port (tjock tråd ansluten till batteriet B7+ total positiv)
B1 Positiv 3.7 V av det första batteriet
B2 Positiv 7.4 V av det andra batteriet
br/>B3 Positiv 11.1V från det tredje batteriet
B4 Positiv 14.8V från det fjärde batteriet
B5 Positiv 18.5V från det femte batteriet
B6 Positiv 22.2V från det sjätte batteriet
B7 Positiv 25.9V av det sjunde batteriet
Färg: svart
Material: PVC
Storlek: 107x16mm

Paketinnehåll:
1 x 6s 9A Skyddslist

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusfotografering och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
