Beskrivning:\r

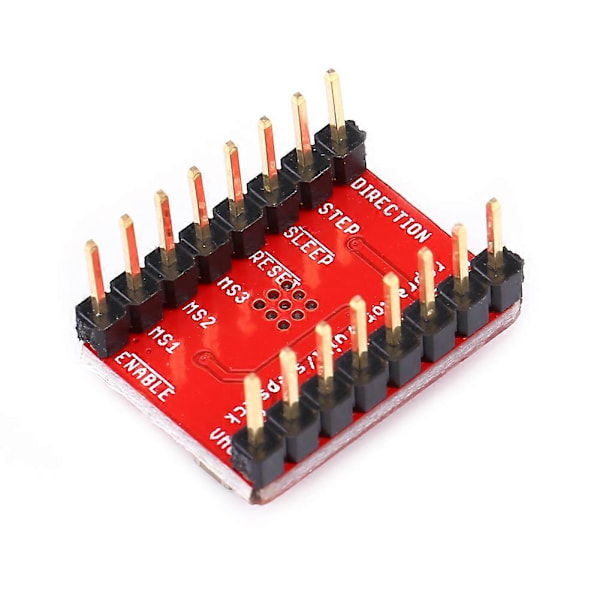

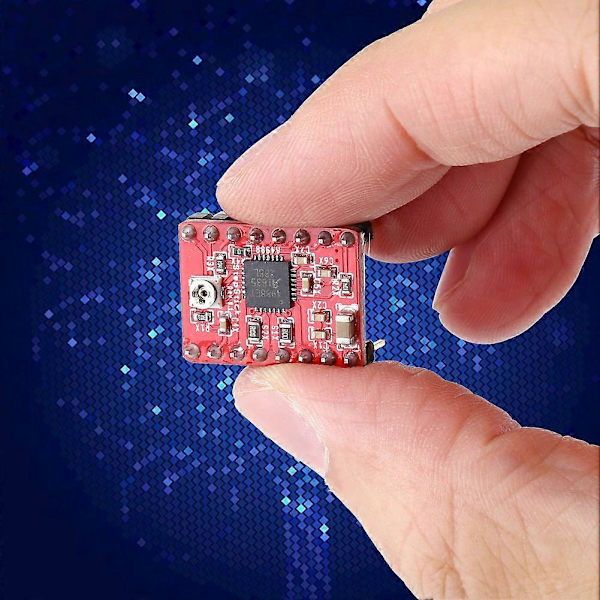

A4988 är en komplett mikrostegsmotordrivare med inbyggd translator för enkel användning. Den inkluderar en fast strömregulator med frånkopplingstid, regulatorn i lägen för långsam eller blandad dämpning. A4988-omvandlaren är nyckeln till den enkla implementeringen. Så länge \"steg\"-ingången matar in en puls driver den motorn ett mikro-steg. Det finns inga fasföljdstabeller, högfrekventa kontrolllinjer eller komplexa gränssnitt att programmera. A4988-gränssnittet är mycket lämpligt när en komplex mikroprocessor inte är tillgänglig eller är överbelastad.\r
\r
Funktioner:\r
\r
Enkelt gränssnitt för steg- och riktningskontroll, skydd mot kortslutning till jord och kortsluten last.\r
Fem olika stegupplösningar: helsteg, halvsteg, kvartssteg, åttondelssteg och sextondelssteg.\r
Intelligent chopping-kontroll som automatiskt väljer rätt strömdämpningsläge (snabb dämpning eller långsam dämpning).\r
Övertemperaturtermisk avstängning, underspänningsspärr och skydd mot korsström.\r
Justerbar strömstyrning låter dig ställa in maximal strömutgång med en potentiometer, vilket gör att du kan använda spänningar över din stegmotors nominella spänning för att uppnå högre stegfrekvenser.\r
Intern synkron likriktningsstyrkrets tillhandahålls för att förbättra pulsbreddsmoduleringen (PWM) driftens strömförbrukning.\r
\r
\r
\r
Specifikationer:\r
Stegläge: Helt, halvt, 1/4, 1/8 och 1/16\r
Utgångsdrivkapacitet: 35V, 2A\r
Driverstorlek: 20 x 15 mm / 0,78 x 0,59\"\r
Kylflänsstorlek: 5 x 5 mm / 0,19 x 0,19\"\r
\r
Paketet innehåller:\r
1 x Drivmodul\r
1 x Kylfläns
