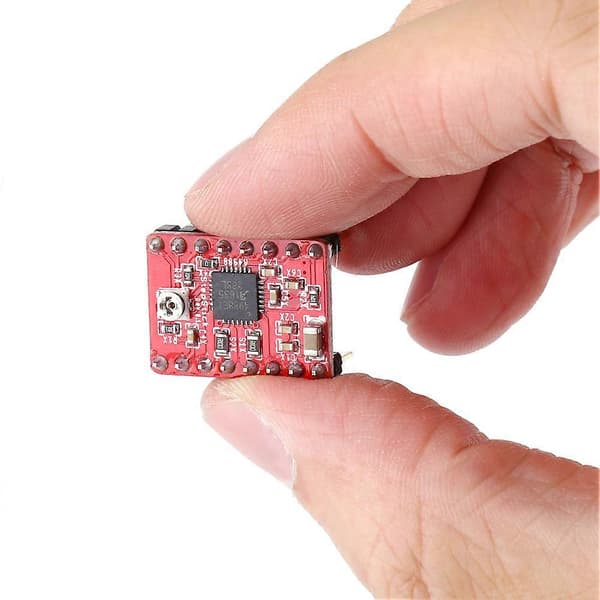

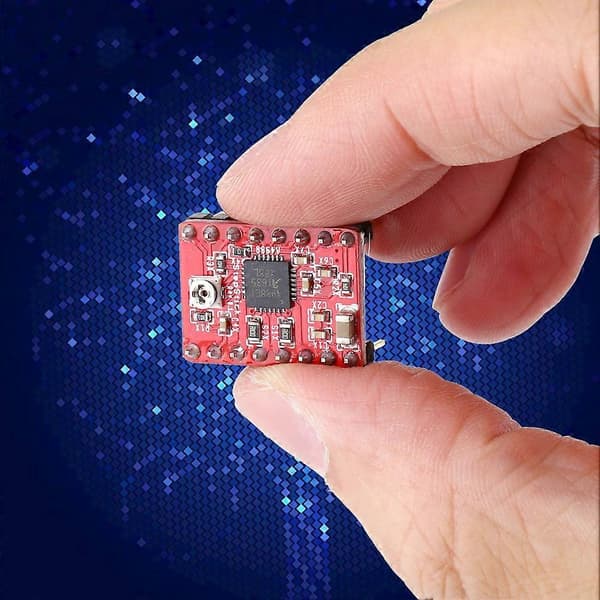

Beskrivning:_x005f_x000D_

A4988 är en komplett mikrostegningsmotordrivare med inbyggd translator för enkel användning. Den inkluderar en fast strömregulator med frånkopplingstid, regulatorn i lägen för långsam eller blandad dämpning. A4988-omvandlaren är nyckeln till den enkla implementeringen. Så länge \"step\"-ingången matar in en puls driver motorn ett mikro-steg. Det finns inga fasföljdstabeller, högfrekventa kontrollinjer eller komplexa gränssnitt att programmera. A4988-gränssnittet är mycket lämpligt för komplexa mikroprocessorer som inte är tillgängliga eller är överbelastade._x005f_x000D_

_x005f_x000D_

Funktioner:_x005f_x000D_

_x005f_x000D_

Enkelt gränssnitt för steg- och riktningskontroll, skydd mot kortslutning till jord och kortsluten last. _x005f_x000D_

Fem olika stegupplösningar: helsteg, halvsteg, kvartssteg, åttondelssteg och sextondelssteg. _x005f_x000D_

Intelligent chopping-kontroll som automatiskt väljer rätt strömdämpningsläge (snabb dämpning eller långsam dämpning). _x005f_x000D_

Övertemperaturtermisk avstängning, underspänningsspärr och överströmskydd. _x005f_x000D_

Justerbar strömstyrning låter dig ställa in maximal strömutgång med en potentiometer, vilket gör att du kan använda spänningar över din stegmotors nominella spänning för att uppnå högre stegfrekvenser. _x005f_x000D_

Intern synkroniserad likriktningsstyrkrets tillhandahålls för att förbättra effektförbrukningen vid puls-breddsmodulering (PWM). _x005f_x000D_

_x005f_x000D_

_x005f_x000D_

_x005f_x000D_

Specifikationer: _x005f_x000D_

Stegläge: Helt, halvt, 1/4, 1/8 och 1/16 _x005f_x000D_

Utgångsdrivkapacitet: 35V, 2A _x005f_x000D_

Drivrutinsstorlek: 20 x 15 mm / 0,78 x 0,59\" _x005f_x000D_

Kylflänsstorlek: 5 x 5 mm / 0,19 x 0,19\" _x005f_x000D_

_x005f_x000D_

Paketet innehåller:_x005f_x000D_

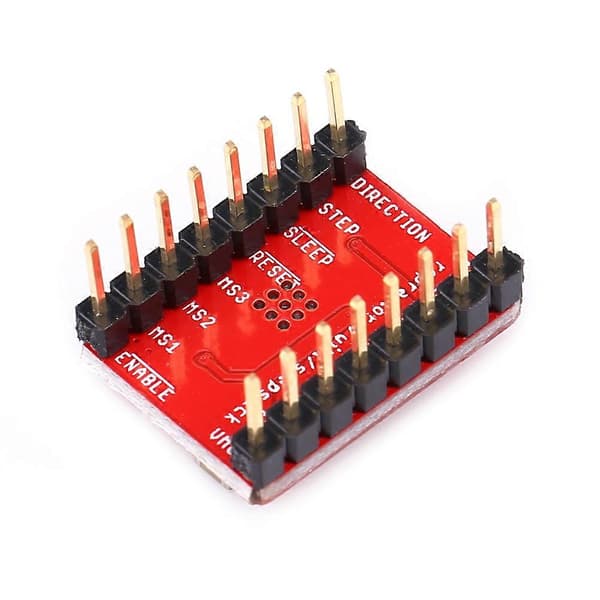

1 x Drivrutinsmodul_x005f_x000D_

1 x Kylfläns
