Specifikationer:

Tidsintervall: 0-999s 0-999m 0-999h.

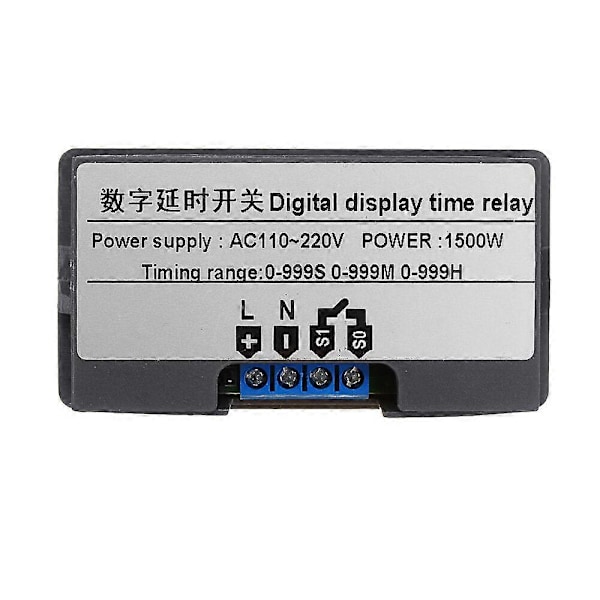

Matningsspänning: AC110V-220V.

Relä: 20A.

Arbetsström: 10A(max).

Effekt: 500W(max).

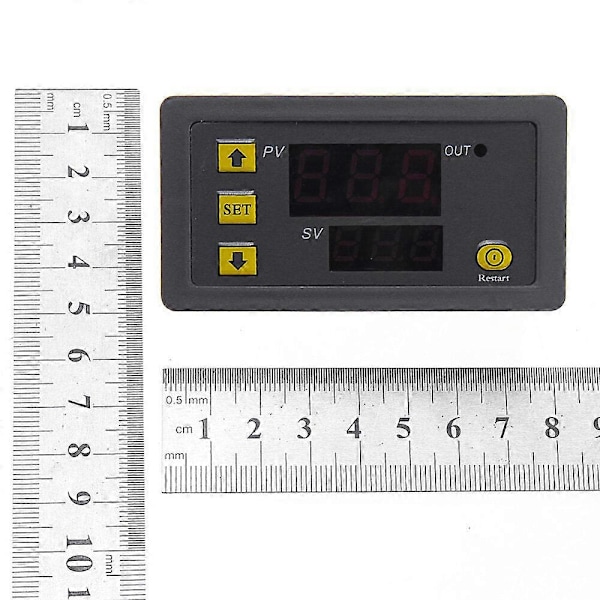

Storlek: 79*26*43mm.

Hålstorlek: 72*40mm.



Instruktioner:

Var uppmärksam vid första användningen. Du måste vänta 6 sekunder efter att du ställt in data, modulen sparar datumet du har ställt in efter 6 sekunder.

Kort tryck på knappen SET: Om du startar tidsinställningsläget blinkar Nixie-röret. Du kan justera tiden T1 och T2 med knapparna + och -. Vänta 5 sekunder efter att du ställt in datumet, modulen sparar datumet du har ställt in efter 5 sekunder.



Långt tryck på knappen SET: om du startar parameterinställningsläget. Det finns två grupper av parametrar att välja mellan: P0 och P1. Du kan växla P0 eller P1 genom att kort trycka på SET. Under parametrarna P0 och P1 kan du ställa in tidsläget med knapparna + och -.



P0--0: Timing tidsläge: 0---999s.

P0--1: Timing tidsläge: 0---999min.

P0--2: Timing tidsläge: 0---999h.

P1--0: Reläet ansluts efter att du fördröjt tiden T1.

P1--1: Reläet kopplas bort efter att du fördröjt tiden T1.

P1--2: Reläet ansluts efter att du först fördröjt tiden T1, sedan kopplas reläet bort efter att du fördröjt tiden T2, det är klart.

P1--3: Reläet kopplas bort efter att du först fördröjt tiden T1, sedan ansluts reläet efter att du fördröjt tiden T2, det är klart.

P1--4: Reläet ansluts efter att du först fördröjt tiden T1, sedan kopplas reläet bort efter att du fördröjt tiden T2, det är cykliskt.

P1--5: Reläet kopplas bort efter att du först fördröjt tiden T1, sedan ansluts reläet efter att du fördröjt tiden T2, det är cykliskt.



Exempel: En kund behöver 10 sekunder för att starta och 20 sekunder för att stänga av. Inställningen är som följer:

T1 ställ in tiden 10, T2 ställ in tiden 20.

P0 -- 0 (T1 tidsintervall är sekunder).

P1--5 (timer arbetsläge).



Paketet innehåller:

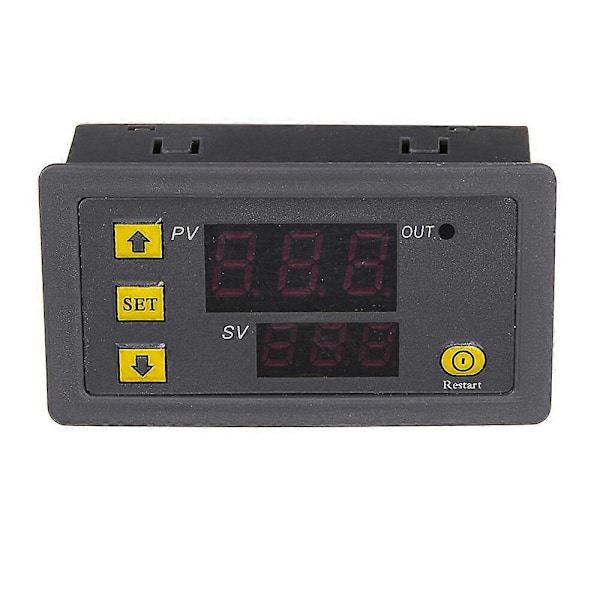

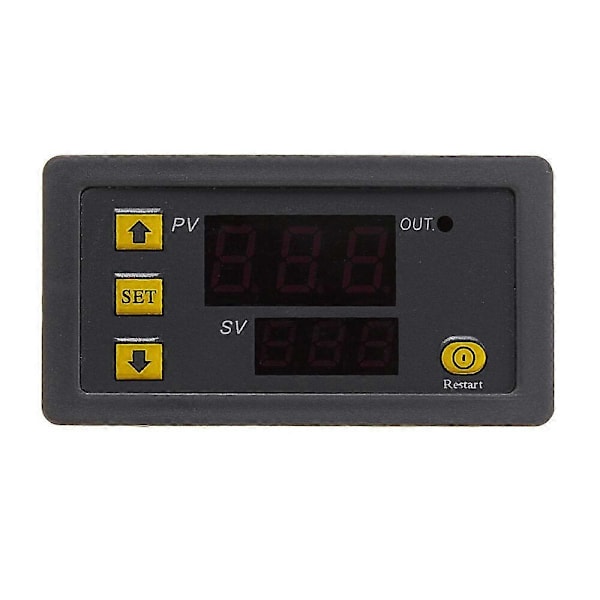

1 x Digital Display Tidsrelä
