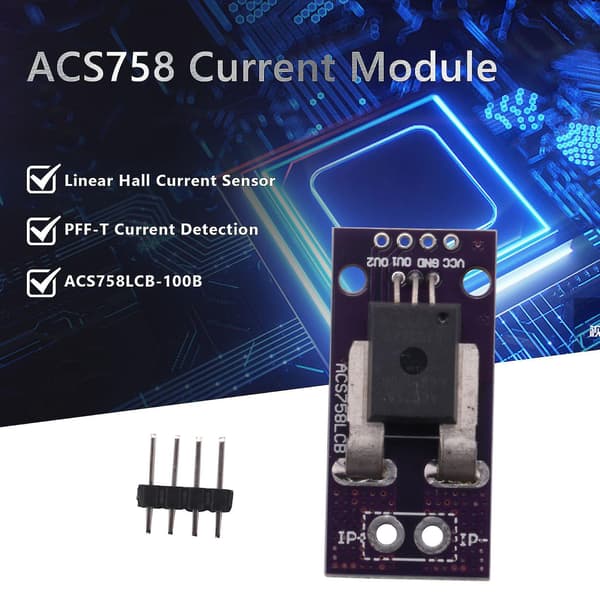

ACS758 består av en precision, låg-offset linjär Hall-sensor krets med en kopparströmbana till produkten. Strömmen som appliceras genom kopparströmbanan kan generera ett magnetfält som kan induceras av den integrerade Hall IC och omvandlas till en proportionell spänning.

Enhetens noggrannhet optimeras genom att placera den magnetiska signalen till Hall-sensorn. Den högprecisionsutgångsspänningen tillhandahålls av en stabil chopper-typ, låg-bias BICMOS IC som har programmerats för noggrannhet.

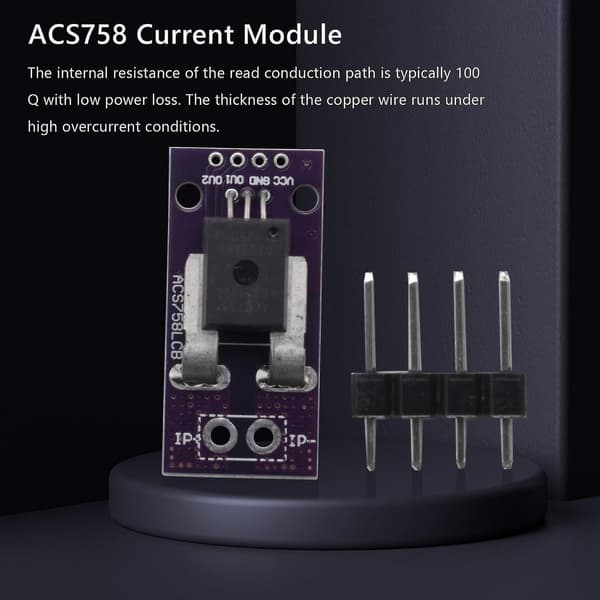

Det interna motståndet i läsledningsbanan är vanligtvis 100 Q med låg effektförlust. Tjockleken på koppartråden löper under höga överströmsförhållanden.

Terminalerna på ledningsbanan och sensorstiften (stift 1 till 3) är elektriskt blästrade. På detta sätt kan ACS758 sensor 1C-serien användas i applikationer som kräver elektrisk isolering - använd isolatorer eller komplexa isoleringstekniker.

ACS758-enheten är fullständigt kalibrerad före leverans från . ACS758-serien är en blyfri produkt. Alla stift är pläterade med 100% dimma och inget bly finns i paketet.

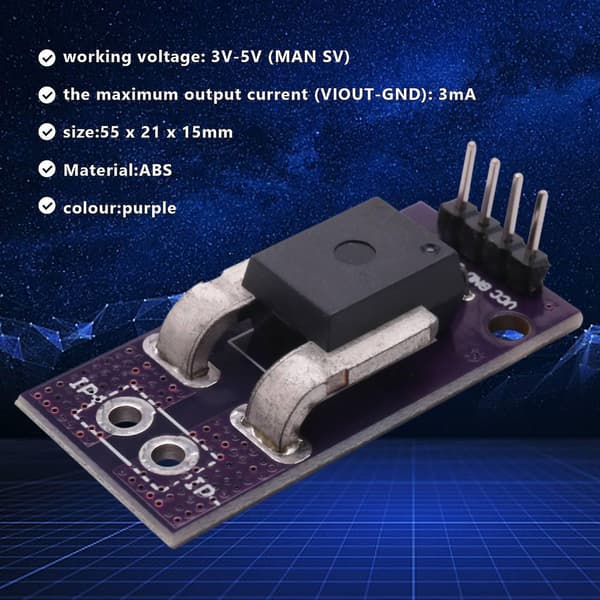

arbetsspänning: 3V-5V (MAN SV)

statisk utgångsspänning: VCCi2

Arbetsström: 135m2A (MAX)

lagringstemperaturområde: -65- 165

den maximala utgångsströmmen (VIOUT-GND): 3mA

intern bandbredd: 120 KHz

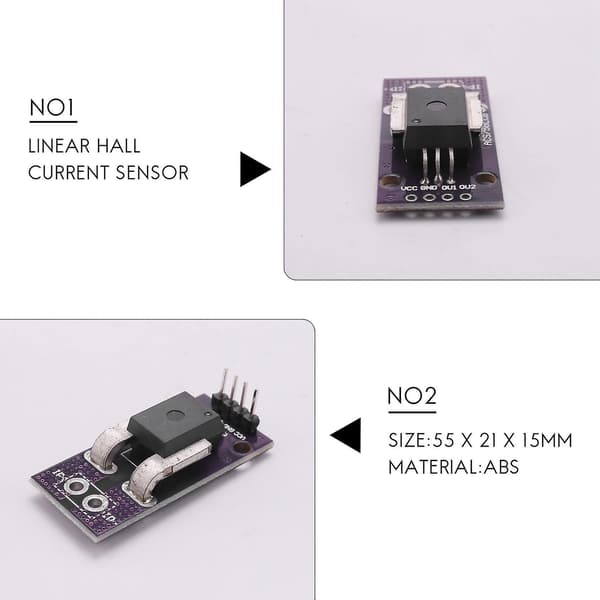

storlek:55 x 21 x 15mm

Material:ABS

färg:lila

Paket innehåll:

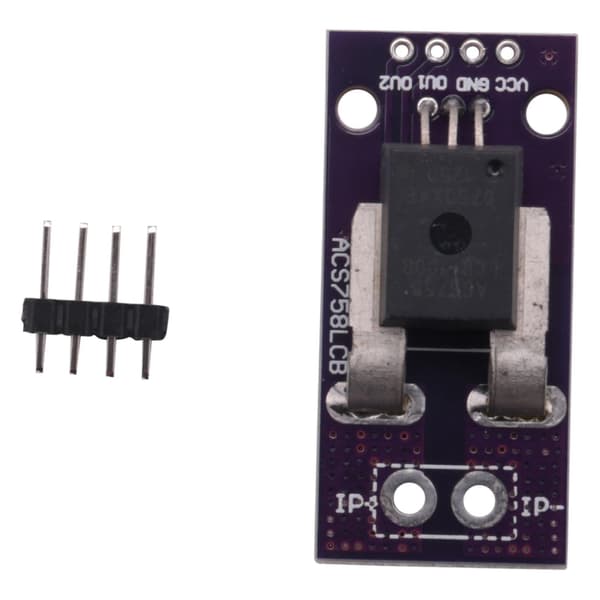

1 x ACS758 Strömmodul

Endast ovanstående paketinnehåll, andra ingår inte.
