Beskrivning

Öka SPI-utgångsport +3,3V strömförsörjning, extern SPI-sensor strömförsörjningsspänning +3,3V och +5V valfritt.

PC-kommunikations USB-gränssnitt är ändrat från Mini USB till Micro-USB B, vilket är mer anpassningsbart.

Öka strömförsörjningen till SPI-utgångsporten, stöd moderkortet för att direkt leverera ström till kringutrustningen.

Inbyggd TMC2209 tyst drivrutin UART-läge, stödjer tyst utskrift.

Öka termistorgränssnittets skyddskrets för att förhindra bränning av huvudkontrollchippet.



Märke:BIGTREETECH

Artikeltyp:Moderkort

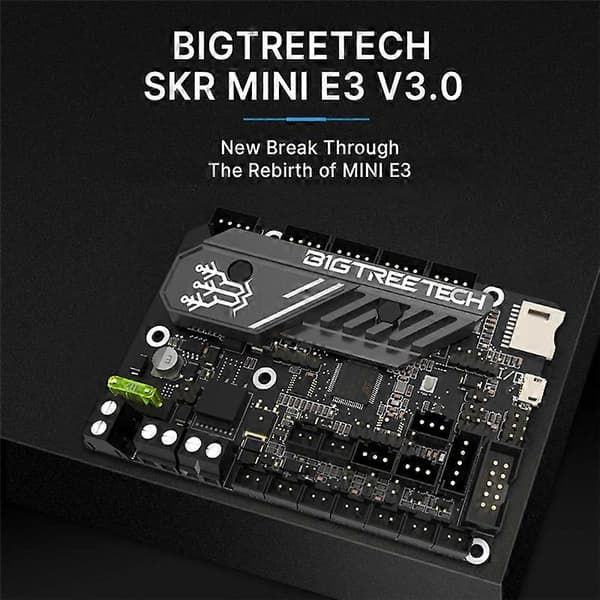

Modellnummer:SKR MINI E3 V3.0

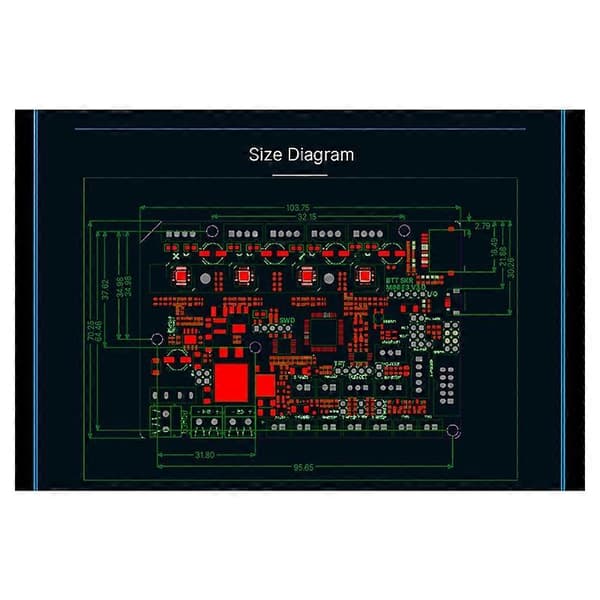

Produktstorlek:103,75 x 70,25 mm

Kortlager:4

MCU:STM32G0B1RET6/STM32G0B0RET6

Strömingång:DC12/24V

Logikspänning:3,3V

Motordrivrutin:UART-läge för inbyggd TMC2209*4

Gränssnitt för motordrivrutin:XM,YM,ZAM,ZBM,EM

Gränssnitt för temperatursensor:TH0,THB,2-vägs 100K NTC(RTD)

Matchad bildskärm:2,4-tums TFT,3,5-tums TFT,Ender3 LCD12864-skärm,etc.

PC-kommunikationsgränssnitt:USB Micro-B-typ, lätt att ansluta, kommunikationshastighet 115200

Filformat:G-kod

Rekommenderad programvara:Cura,Simplify 3D,Pronterface,Repetier-host,Makerware

Inbyggd EEPROM:24C32

Dubbelt Z-axelgränssnitt:JA

CNC-fläktgränssnitt:3

5V Strömförsörjning:BL Touch,TFT och RGB-gränssnitt,DCDC5V V1.0-modul

Inbyggd 5V Strömförsörjning:Ja

Inbyggd sensorlös hempositioneringsfunktion:Ja

Stöd:BL Touch, filamentdetektering, återuppta efter strömavbrott, automatisk avstängning(PS-ON),etc, SD-kort offline-utskrift, online-utskrift, SPI, UART-expansion, anslut till Raspberry Pi via SPI, UART, USB (Type-C) virtuell seriell port

Kompatibel:Ender 3,Ender 3 Pro,Ender 5,CR 10

Stöd Firmware:Marlin,Klipper

Integrerad:RGB färgljusremsa drivkrets

Typ:3D Kontrollkort

färg:Svart

Material:plast



Paketets innehåll:

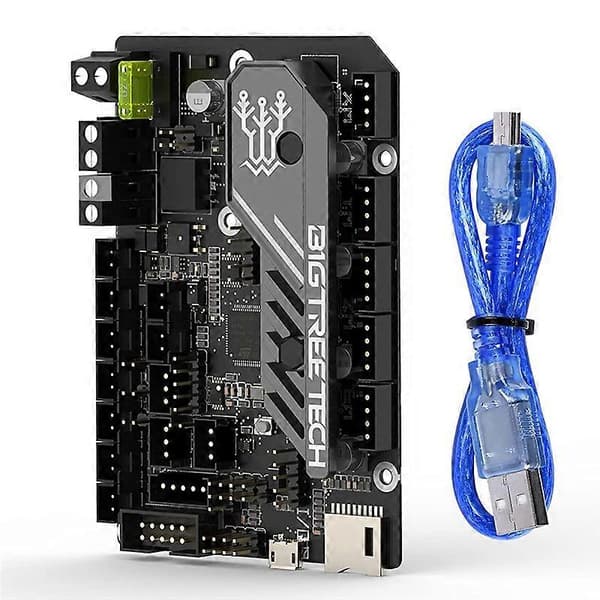

1 x BTT SKR MINI E3 V3.0 32 Bit Moderkort

1 x kabel(slumpmässig färg, kan inte välja den angivna färgen)
