Egenskaper:

[vS] röd linje, drivspänning, DC +310V (220V AC ansluten till likriktarbryggan är 310V DC, det är bäst att lägga till en 100uf/400V filterkondensator) Den här gången den breda spänningen på DC176V-375V-motorn, det vill säga, kan användas med AC110V-220V likriktare.

[GND] svart kabel, alla negativa terminaler på strömförsörjningen är anslutna parallellt.

[Vcc] vit kabel, arbetsspänning, DC14-16V

Gul linje, hastighetskontroll, 0-6.5VPWM hastighetskontroll, ju lägre spänning, desto långsammare hastighet.

Ju lägre spänning, desto långsammare hastighet, kan justeras helt för att stoppa

FGBlå tråd, hastighetsåterkoppling

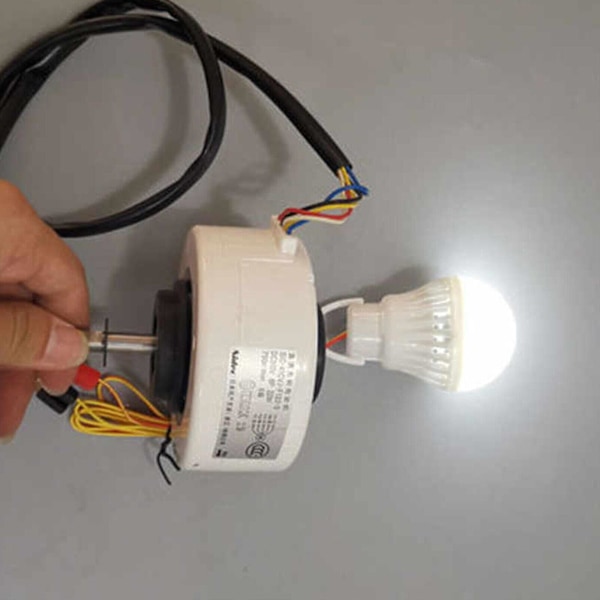

Obs: Denna motor är en 220V-motor. Den genererar inte 220V ström. Det är ännu enklare att generera el: anslut de röda och svarta ledningarna. Både framåt och bakåt rotation kan generera ström. Med LED-lampor behöver du inte ansluta något. Med andra ord måste du justera spänningsregulatorn. De är hemmagjorda Åh!

Elproduktion är generering av likström.

Ungefärliga elproduktionsparametrar:

120 h/min: 9V

240 varv per minut: 18 V

480 varv per minut: 36 V

960 varv per minut: 72 V

Leveransomfattning:

1* Borstlös generator
