Beskrivning

Beskrivning:Funktion 1Använd löstagbar A4988 eller DRV8825 kompatibel stegdrivare 2Expansionskortet kan användas för graveringsmaskin eller 3D-skrivardrivare 3Kompatibel med GRBL 0.8. Öppen källkodsfirmware, konverterar G-kodkommando till stegsignal 4PWM-spindel och riktningsstift, 4 axelstöd (X, Y, Z, A - du kan kopiera X, Y, Z eller använda stift D12 och D13 anpassa firmware utför komplett axel 4) 5Kompakt design, stegmotor kan ansluta 4 stiftkontakter eller lödasSpecifikationFunktioner:





Använd löstagbar A4988 eller DRV8825 kompatibel stegdrivare.





Expansionskortet kan användas för graveringsmaskin eller 3D-skrivardrivare.





Kompatibel med GRBL 0.8. Öppen källkodsfirmware, konverterar G-kodkommando till stegsignal.





PWM-spindel och riktningsstift, 4 axelstöd (X, Y, Z, A - du kan kopiera X, Y, Z eller använda stift D12 och D13 anpassa firmware utför komplett axel 4).





Kompakt design, stegmotor kan ansluta 4 stiftkontakter eller lödas.





Detta är en uppsättning demonterade delar, och du behöver grundläggande lödfärdigheter för att löda ihop dem.













Specifikationer:

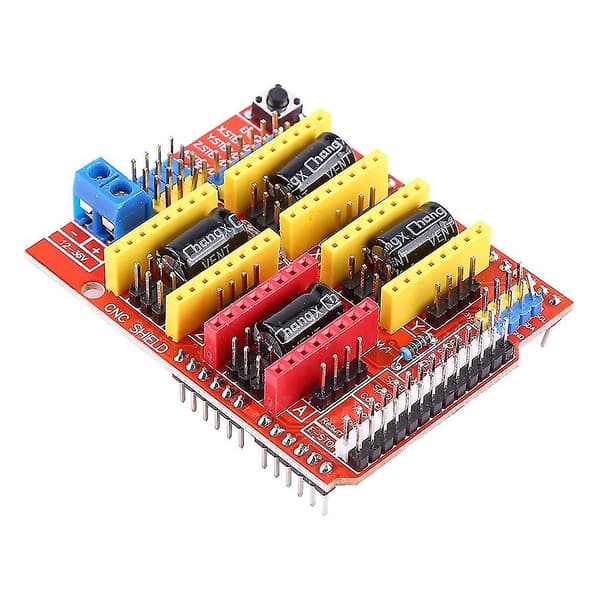

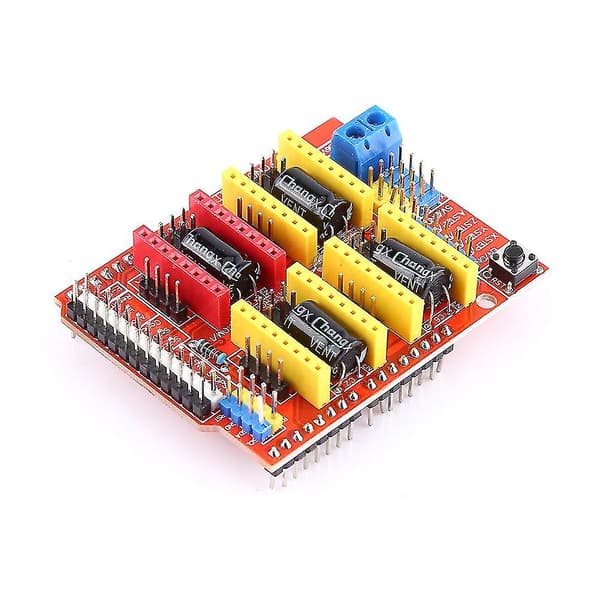

CNC-expansionskort:

Version: V3.0

Färg: Röd

Storlek: 68 x 53 x 18 mm / 2,67 x 2,08 x 0,7



Spänning: DC 12V till 36V (endast DRV8825-drivrutinen klarar upp till 36V, så tänk på spänningen för strömförsörjningen)







4 st A4988-drivrutiner:

Färg: Röd

Storlek: 20 x 15 mm / 0,78 x 0,59

Termisk avstängningskrets: Ja

Korsströmsskydd: Ja

Jordfelsskydd: Ja

Kortslutningsskydd: Ja

Kompatibel logikspänning: 3,3V och 5V



Fem steglägen: Full, 1/2, 1/4, 1/8 och 1/16



Blanda med långsam strömdämpningsmodell.

Intern UVLO och låg RDS (på) utgång.

Automatisk strömdämpningsläge Detektering/Val.

Faslikriktare, låg strömförbrukning.



Varning: Att ansluta eller koppla bort stegmotor medan drivrutinen är påslagen kan skada drivrutinen.







4 st kylflänsar:

Storlek: 8 x 8 mm / 0,31 x 0,31



Färg: Vit







Paketet innehåller:

1 x V3-expansionskort

4 x drivrutiner

4 x kylflänsar
