Spänningen är intervallet för strömförsörjningsspänningsvärdet och kan inte justeras.

Strömmen är justerbar för detta lasttest. Efter att ha justerat önskat värde, testa med konstant ström.

Testa den maximala urladdningsströmmen för strömförsörjningen, kontrollera om strömförsörjningsströmmen är verklig och använd åldringstest för strömprodukten.

Anmärkningar: Hur många W som helst är i NMOS-rörets effektförlust, och kortspänningen är inom 300V. Du kan också öka effekten parallellt med flera block.

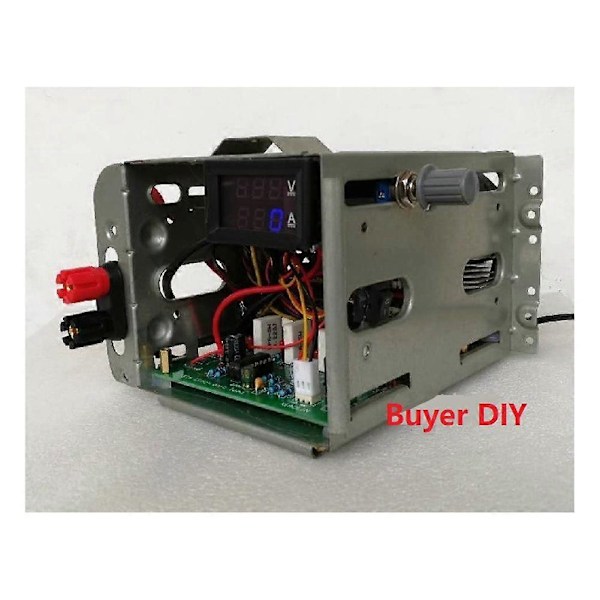

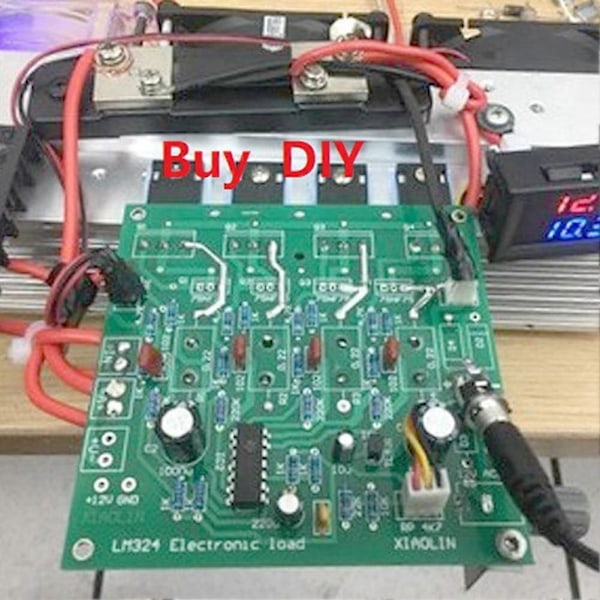

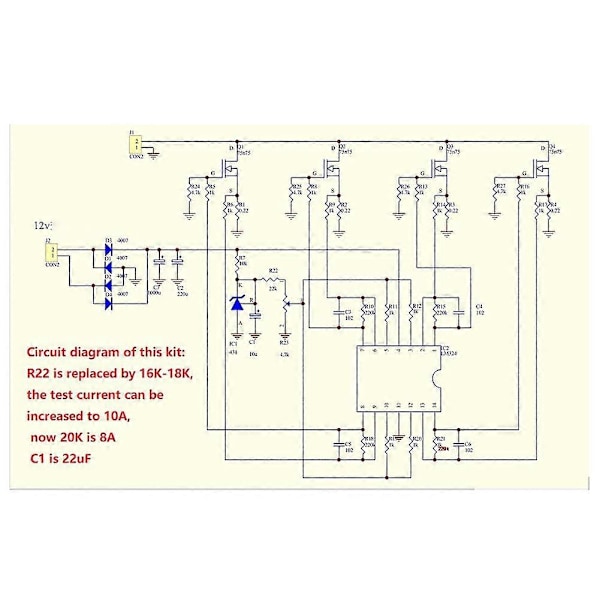

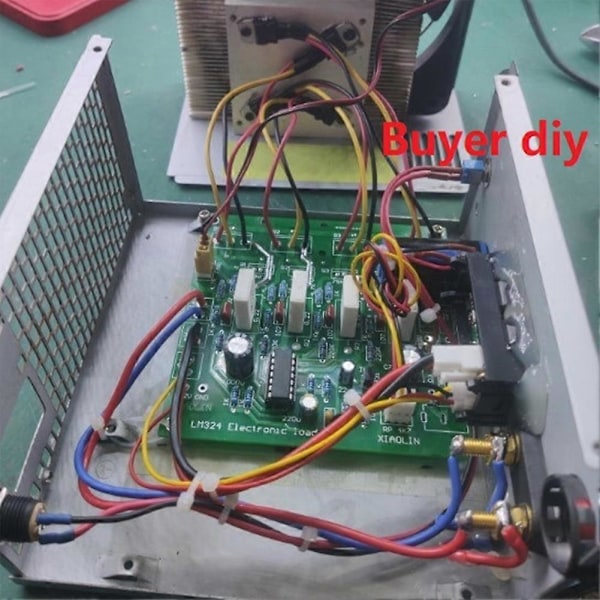

Den grundläggande kretsformen är att TL431 ger referensspänning, avkänningsmotstånd, LM324 operationsförstärkare fel förstärkning, Tillsammans med MOS-röret bildar den en konstant strömkrets. Använd 4 MOS-rör med CPU-kylfläns. Substitution: Modell 80NF70 IRF3205 HRF3250 IRF1010 IRF2807IRF1405 047an08ao, etc., även tillgängliga för TO-247 högeffektsförpackningsrör som IRF 250 260. När kortet drivs av en 12V switchande strömförsörjning kan tråden lödas till höger + -.



Eller löd fast DC-sätet och använd 2 trådar för att kortsluta +- lödpunkten. De 4 likriktarrören kan svetsas! ! !

Kylflänsen kan inte anslutas till den negativa metallen på 12V DC-sätet, och de två kan inte anslutas till metallen samtidigt! !

När kortet är anslutet till den digitala dubbla displaymätaren är strömförsörjningen till mätarhuvudet ansluten till den lilla på vänster sida av kortet: +12V

Obs: Anslut inte den tunna svarta tråden till GND! (Det blir felaktigt om strömmen är ansluten)! ! !

A+- den strömstarka röda och svarta tråden ansluten till mätarhuvudet V+ är ansluten till den tunna gula trådspänningstestet på mätarhuvudet, IN är testinmatningsterminalen och den röda och svarta testterminalen är ansluten till strömförsörjningen som testas. FAN-terminalen är ansluten till kylfläkten.

Öppna locket på ratten och dra åt skruven.

Effektröret är belagt med termisk pasta och skruvas direkt på kylflänsen, och kylflänsen måste anslutas innan strömförsörjningen slås på! Annars kan effektröret brännas ut!

Färg: Som visas

Material: PC+Metall



Paket innehåll:

1 x batterikapacitetstestare DIY-kit



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
