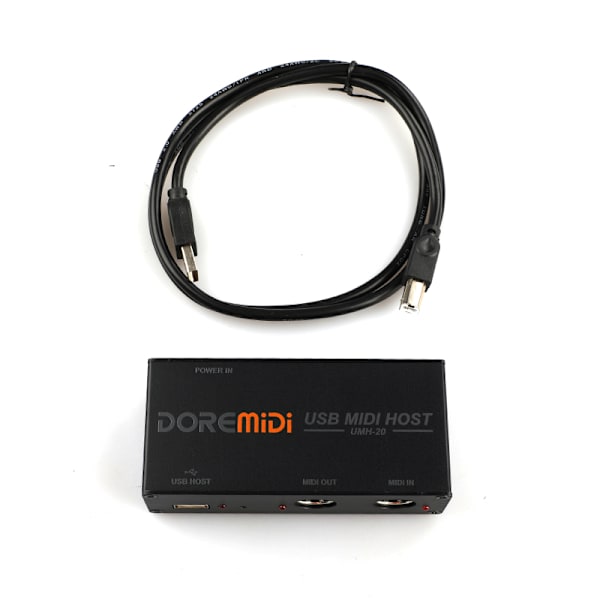

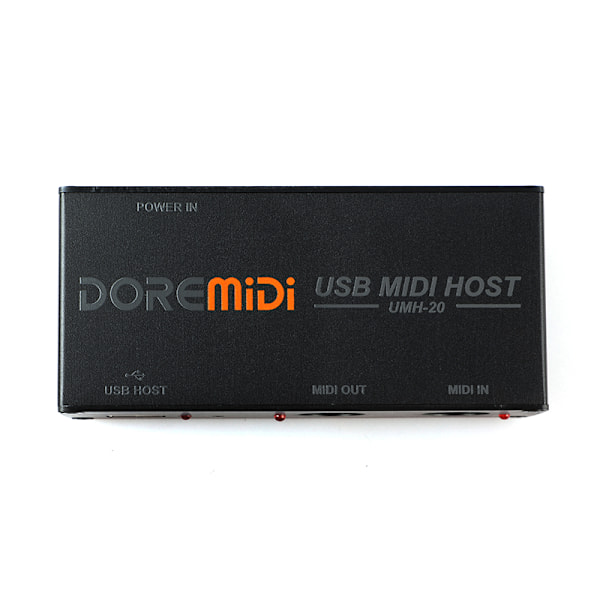

Den snabba USB MIDI HOST-boxen (UMH-20) är en ny generation av USB MIDI-värdboxar som lanserats av DOREMiDi. Denna produkt har en standard höghastighets USB2.0, som har egenskaperna stark kompatibilitet, snabb överföringshastighet och hög stabilitet. Produkten har en firmware-uppgraderingsfunktion och är perfekt kompatibel med alla enheter med USB MIDI-gränssnitt.

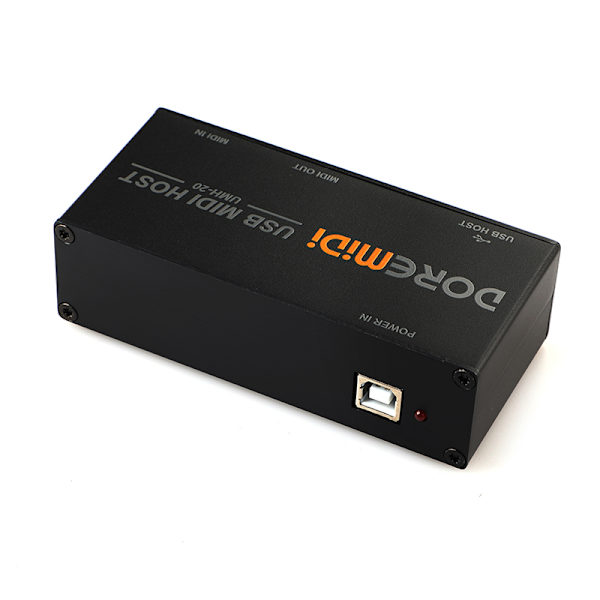

POWER IN: Produktens power , använd USB-B-kontakt för att power produkten, power 5VDC.

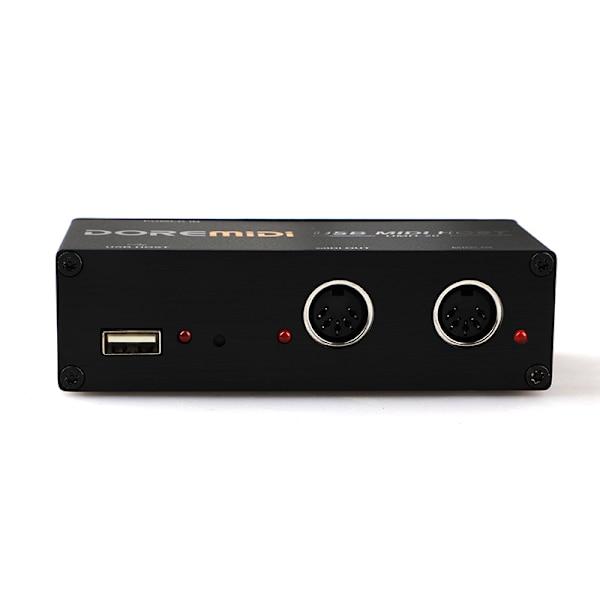

USB HOST: Höghastighets USB2.0-värdgränssnitt, via USB-A-kontakten, anslut till MIDI-enheter med USB MIDI-enhet.
MIDI OUT: MIDI-utgångsgränssnitt, med hjälp av en standard femstifts MIDI-kabel, ansluten till ingångsgränssnittet på MIDI-enheten.
MIDI IN: MIDI-ingångsgränssnitt, med en standard femstifts MIDI-kabel, ansluten till utgångsgränssnittet på MIDI-enheten.
Arbetsindikator för varje gränssnitt.
Uppdateringsnyckel: Stöd uppgradering av firmware, kompatibilitetsuppgradering för speciella MIDI-enheter
3. Steg för användning

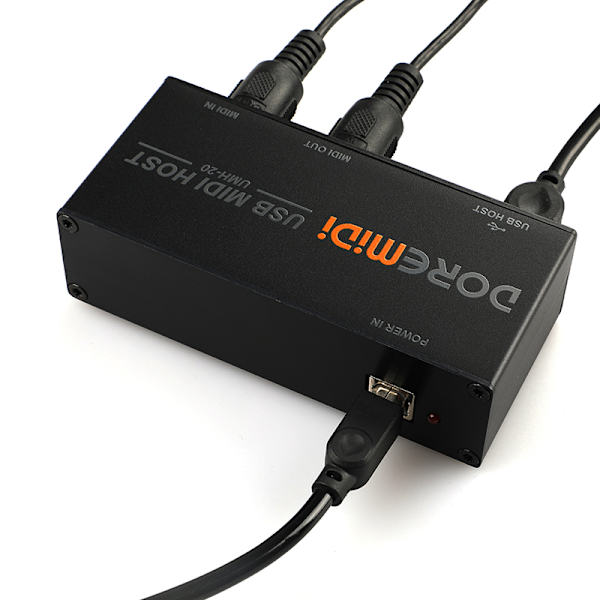

1) Power : Använd en 5V USB power för att förse produkten med power genom "POWER IN" USB-B-porten (observera: denna port har ingen datakommunikationsfunktion).

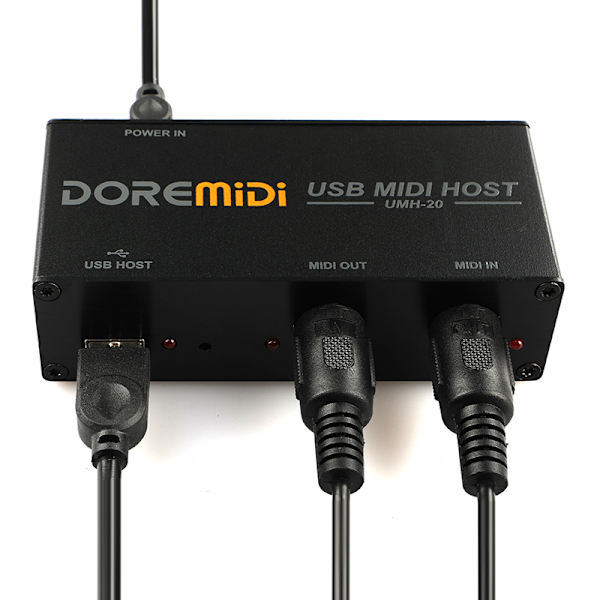

2) Anslut ett USB MIDI-instrument: Anslut ett USB MIDI-instrument via USB-A-gränssnittet på "USB HOST". När anslutningen har lyckats kommer indikatorn för "USB HOST" att tändas

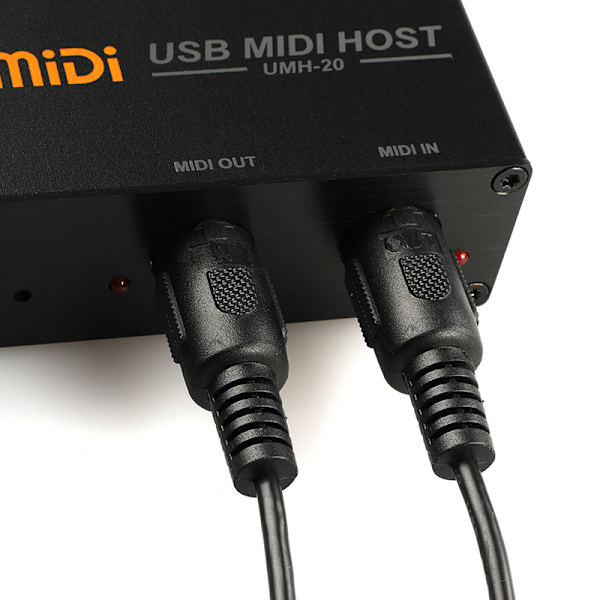

3) Anslut MIDI DIN-instrument: "MIDI OUT" på produkten är ansluten till "MIDI IN" på instrumentet, och "MIDI IN" på produkten är ansluten till "MIDI OUT" på instrumentet. När MIDI-gränssnittet har MIDI-meddelandeutgång/-ingång, kommer indikatorlampan för MIDI-gränssnittet att blinka. 4) Produktuppgradering: Om produkten inte kan användas på ditt instrument, kontakta kundtjänst för att uppgradera den fasta programvaran.
5. Produktparameter
Modell: UMH-20
Storlek (L x B x H): 115*53*33mm
Vikt: 150g
USB -värdkommunikationshastighet: 480 Mbps (60 MB/s)
USB HOST-version: Standard höghastighets USB MIDI HOST-gränssnitt (USB2.0)
USB HOST-kompatibilitet: Kompatibel med alla USB MIDI-enheter USB2.0/USB1.0/USB1.1
MIDI-gränssnitt: Högpresterande FTP-bearbetning med en ingång och en utgång 16-kanals MIDI-gränssnitt, inbyggd höghastighetsisolator
MIDI-kompatibilitet Kompatibel med alla musikinstrument med MIDI-standardgränssnitt
Power : Drivs av USB-B-gränssnitt, 5VDC
Indikatorlampa: Produktens power , USB arbetsindikator, MIDI-utgång/utgångsindikator
Firmware-uppgradering: Stöd uppgradering av firmware
6. Försiktighetsåtgärder
1) Denna produkt innehåller ett kretskort.
2) Regn eller nedsänkning i vatten gör att produkten inte fungerar.
3) Värm inte, tryck eller skada inte interna komponenter.
4) Icke-professionell underhållspersonal får inte ta isär produkten.
5) Om produkten är demonterad eller skadad av felaktig användning är garantin inte tillgänglig.
