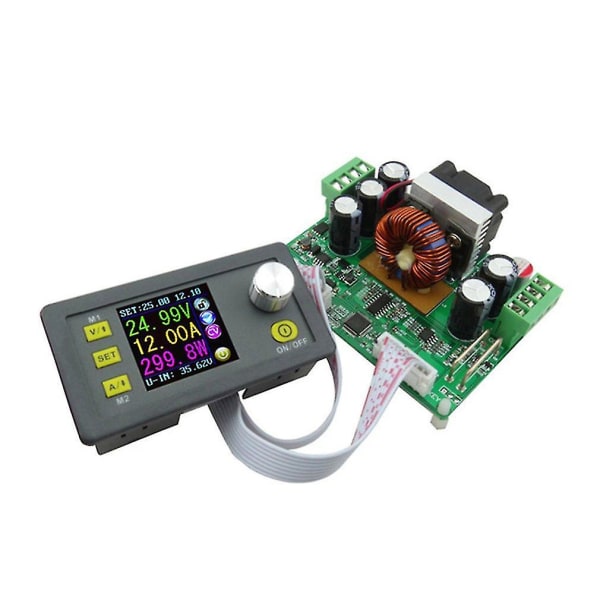

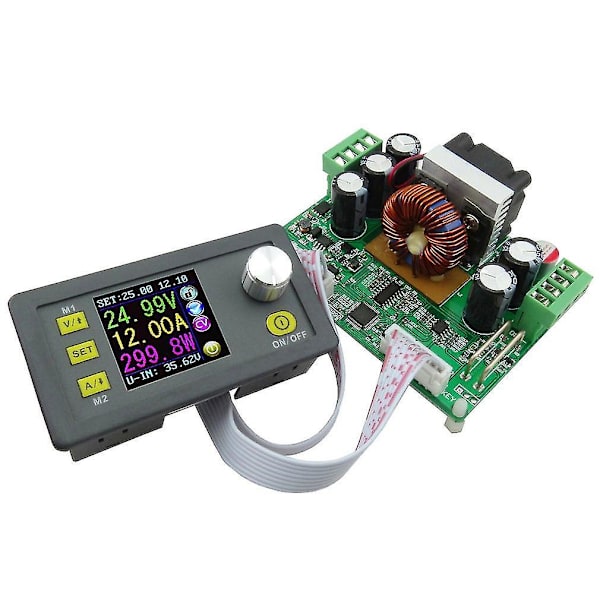

Funktioner:
LCD-displayen på modulen har funktionen digital voltmeter och amperemeter.
Du kan visa förinställd spänning, ingångsspänning, utgångsspänning, förinställd ström, utgångsström, uteffekt, etc.
Den programmerbara styrmodulen för konstant spänning och konstant ström kombinerar analog integration och digitala styrfunktioner i en.
Den har även funktionen att snabbt hämta två grupper av lagrade värden.
Jämfört med traditionella analoga strömförsörjningar är det mer bekvämt att snabbt hämta den spänning eller ström som behövs.
Beskrivning:
Denna modul har många fördelar, liten storlek, avancerad funktion, bra visuell effekt, hög precision, kan användas oberoende, kan sättas in i enheten och har bred tillämpning.
Denna modul har strömsparfunktion och kan lagra 10 grupper av förinställda värden.
I området för utgångstillståndspåminnelse kan du se om utgången är öppen eller inte, tillståndet för konstant spänning och konstant ström, om utgången är normal eller inte, om nyckeln är låst eller inte, och vilka strömgrupper som används.
I gränssnittet för inställningsdata kan du justera överspänningsvärdet, överströmsvärdet, övereffektvärdet, datamängden och LCD-ljusstyrkan.
Specifikation:
Ingångsspänningsområde: 6,00-40,00V
Utgångsspänningsområde: 0V-32,00V
Utgångsström: 0-12,00A
Utgångseffektintervall: 0-348W
Displaymodulstorlek: 79*43*41(mm) (L*B*H)
Öppningsstorlek: 71mm*39mm

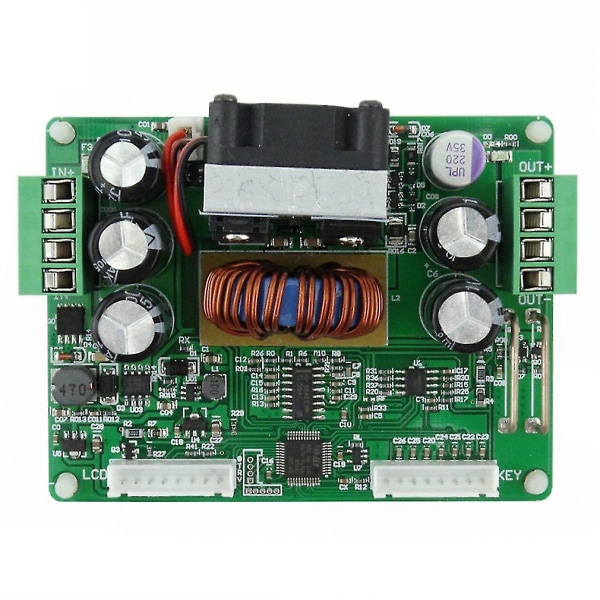

Strömmodulstorlek: 93*71*41(mm) (L*B*H)
Längd på anslutningskabel: 200mm
Avstånd mellan fastsättningshål: 86mm, 64mm
Utgångsspänningsupplösning: 0,01V
Utgångsströmupplösning: 0,01A
Utgångsspänningsnoggrannhet: (0,5% + 1 siffra)
Utgångsströmnoggrannhet: (0,5% + 2 siffror)

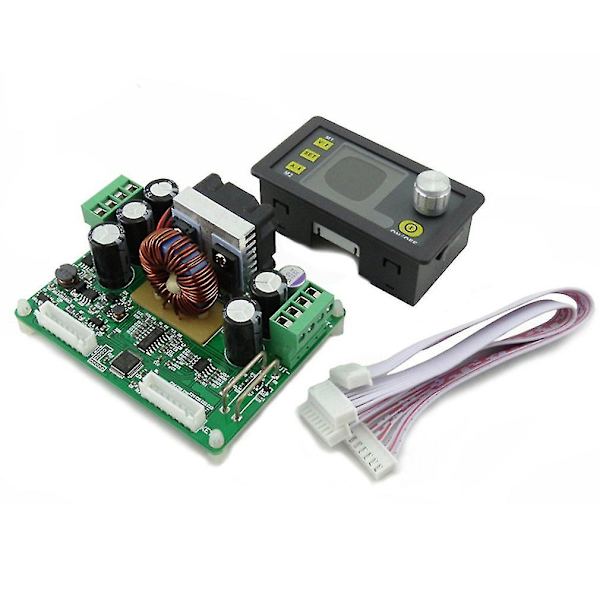

Paketet innehåller:
1 x Konstant spänningsspänningsreducerande strömförsörjningsmodul
Noteringar:
1. När du får produkten första gången, använd inte händerna för att röra vid komponenterna, eftersom statisk elektricitet från människor kan skada vissa chips.
2. Du måste se till att ingångsspänningen är 1,1 gånger högre än utgångsspänningen. Vid stora strömmar, var uppmärksam på värmeavledning.
3. När strömmen är mer än 10A eller temperaturen är mer än 45 c , börjar fläkten att arbeta. När temperaturen är mer än 65c slutar modulen att fungera.
4. Om du använder en AC-DC-omvandlare eller transformatorspol, lägg till en likriktare (likriktarebro) och ett filter (mer än 4700uf filterkondensator). Om ingångsströmförsörjningen är instabil, lägg till LC, L är över 47uf, C är över 2200uf.
