AX99100 är en en-chip-lösning som fullt ut integrerar PCIe 2.0 endpoint-kontroller och SerDes med kringutrustning,

Såsom fyra höghastighets seriella portar, en parallellport, I2C master-enhet, höghastighets SPI, lokal buss (ISA-liknande) och GPIO.

Den består av fyra huvudkonfigurationer såsom 2S (PCIe till Dual Serial), 2S+1P (PCIe till Dual Serial och Single Parallel), 2S+SPI (PCIe till Dual Serial och SPI) och LB (PCIe till Dual Serial och SPI) Local Bus/ISA) - Liknande)

Lämplig för olika typer av applikationer.

AX99100 är förpackad i ett 68-pins QFN-paket. Den stöder kommersiell driftstemperatur från 0 till 70C och industriell temperatur från -40 till 85C.



Beskrivning:

PCI Express

Enkel- (X1) PCI Express endpoint med integrerad PHY-kontroller

Överensstämmer med PCI Express-kortspecifikationer, PCI Express 2.0

PCI Power Management 1.2-kompatibel

Stöder äldre och avbrott, ASPM-energihantering

-232 seriellt gränssnitt

Dubbel eller Quad UART

Stöd -232/-422 multi-protokoll

Dubbelriktade hastigheter upp till 25 Mbps per port

Full seriell modemkontroll

Stöd för hårdvaru- och mjukvaruflödeskontroll

Stöder 5, 6, 7, 8 och 9-bitars seriella format

Stöder jämn, udda, ingen, space och mark paritet

Stöder anpassade baudhastigheter via intern PLL eller extern klocka

Stöder on-chip 256-djup, sändnings- och mottagningsvägar för varje seriell port

Stöd för fjärrväckning och ström

Hanteringsfunktioner

Seriell transceiver avstängningsstöd

Stöd för långsam IrDA-läge (115200bps)

på alla seriella portar

Stöder multipunktapplikationer i 9-bitarsläge

Stöd för DMA burst-överföring

Material: PCB

Färg som visas



Paketets innehåll:

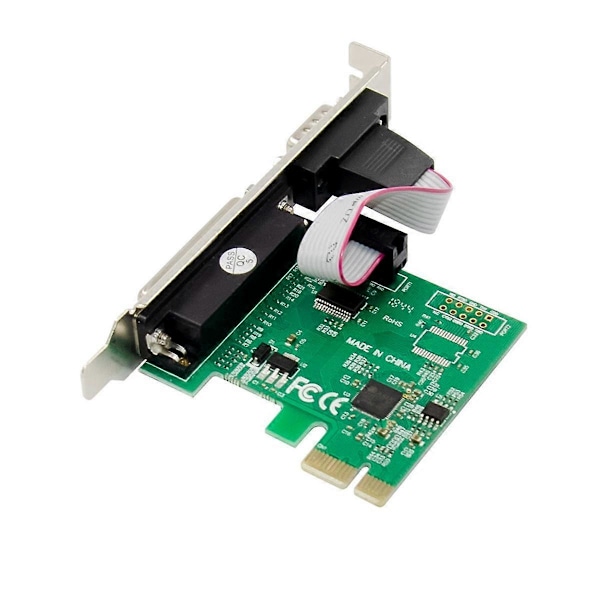

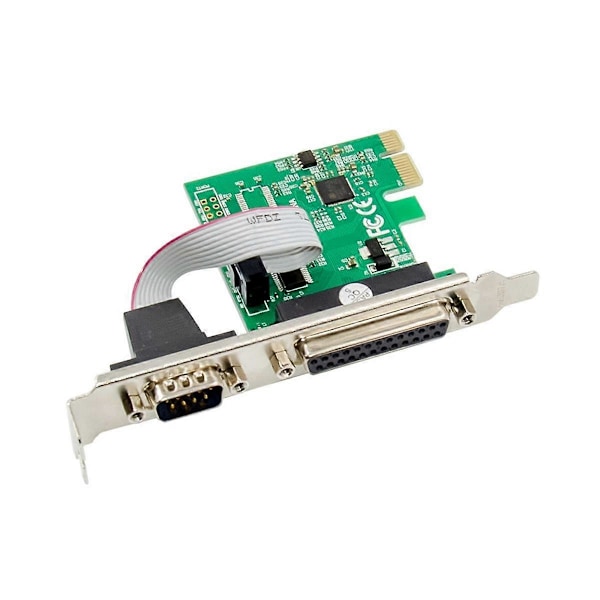

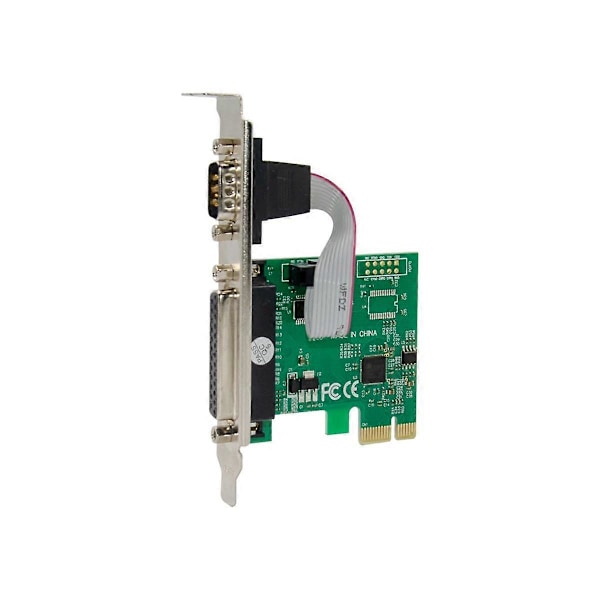

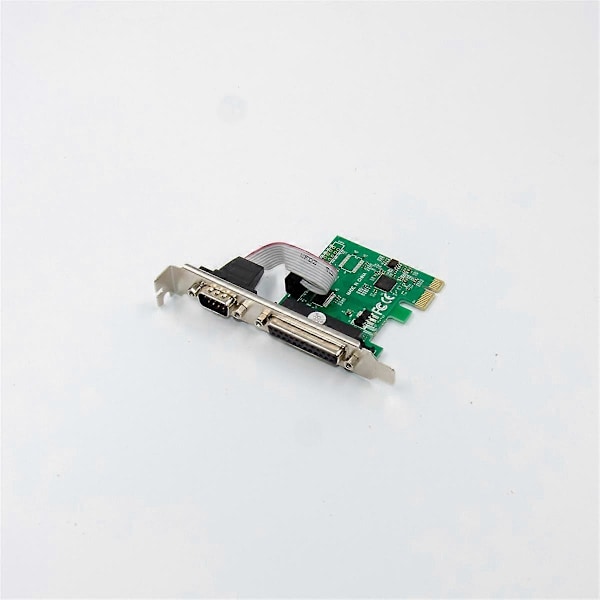

1 x PCI-E AX99100 1S1P Multi-Serial Card

1 x CD-drivrutin

Notera:

Olika partier kan ha skillnader i produktens utseende, färg och tryckta tecken, vilket inte påverkar användningen



Endast ovanstående paketinnehåll, andra produkter ingår inte.
