Beskrivning

Mycket högt vridmoment

NEMA 17 bipolär 1,65 tum x 1,65 tum x 2,36 tum 4-trådig

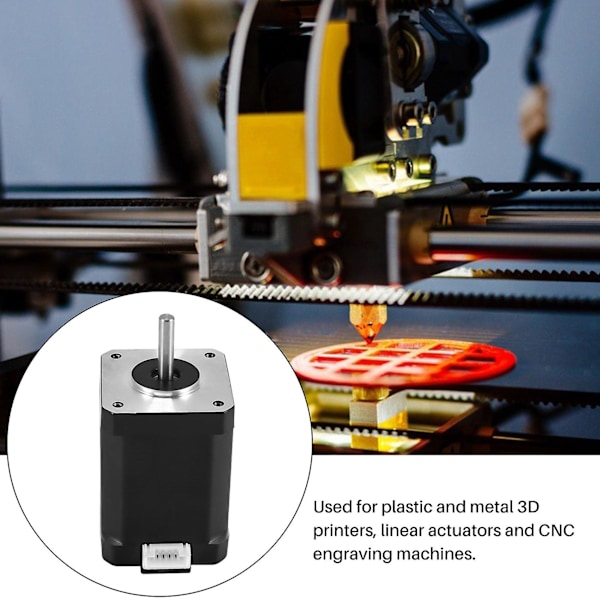

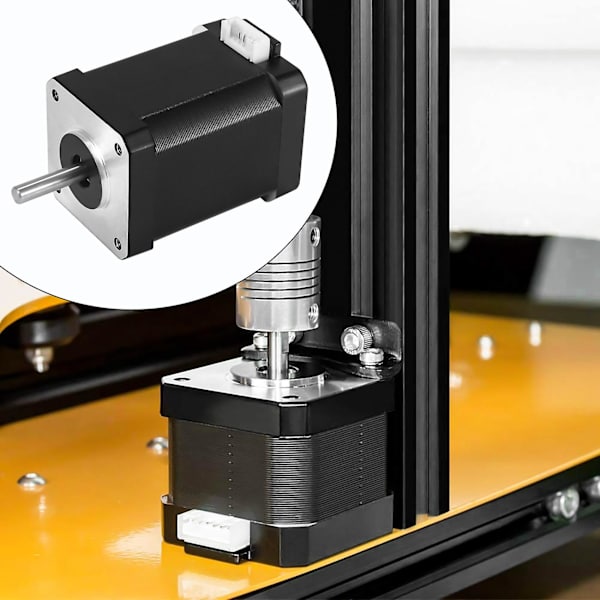

Detta är en av de starkaste bipolära Nema 17 stegmotorerna med 1,8 graders stegvinkel (200 steg/varv).

Varje fas drar 2,1 A, vilket ger ett hållmoment på upp till 65 Ncm (92 oz.in).

Elektriska specifikationer:

Motortyp: Bipolär stegmotor

Stegvinkel: 1,8 grader.

Hållmoment: 65 Ncm (92 oz.in)

Nominell ström/fas: 2,1 A

Fasresistans: 1,6 ohm

Induktans: 3 mH+/-20 % (1 kHz)

Fysiska specifikationer:

Ramstorlek: 42 x 42 mm

Kroppslängd: 60 mm

Axeldiameter: 5 mm

Axelns längd: 24 mm

D-skuren längd: 15 mm

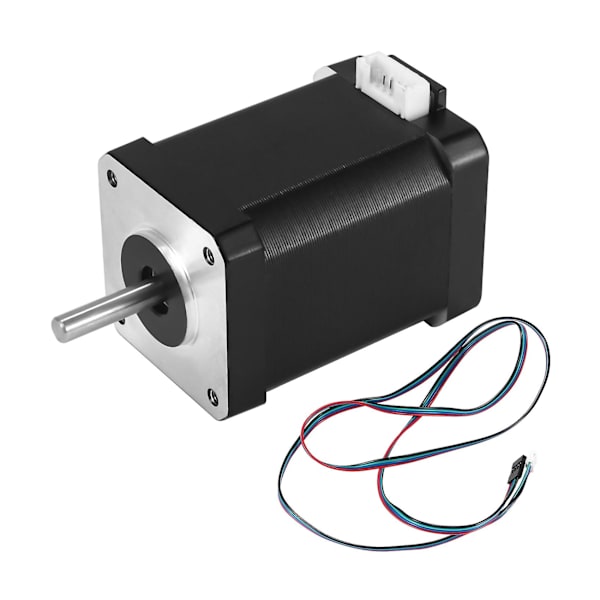

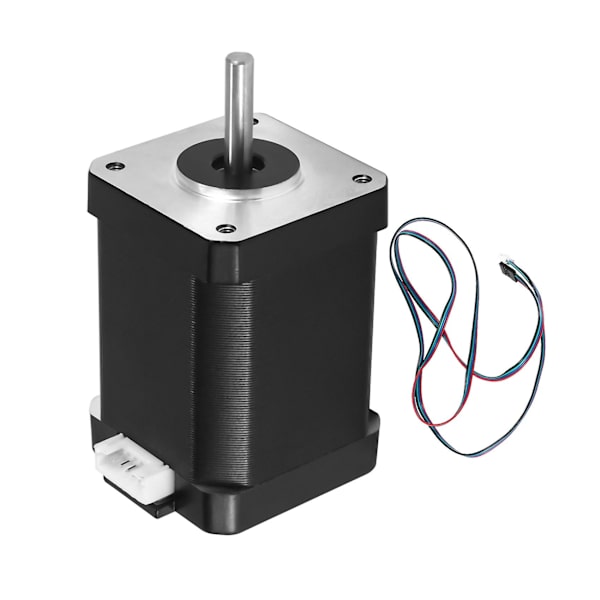

Antal ledningar: 4

Ledningslängd: 500 mm

Vikt: 500 g

Färg: Svart

Material: Metall

Anslutning:

Svart (A+), Grön (A-), Röd (B+), Blå (B-)

Varning:

Se till att motorn är ansluten till en konstantströms- eller chopperdrivkrets innan du testar motorn.

Att ansluta motorn direkt till en strömkälla kommer att skada motorn.

Paketinnehåll:

1 * MOTOR

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på produkten ser lite annorlunda ut på bilden än i verkligheten. Det tillåtna måttfelet är +/- 1-3 cm.
