Funktioner:

1. Anslut ledningen enligt kopplingsscheman i den bifogade figuren, anslut den sekundära änden (grön ledning) av strömtransformatorn med instrumentet till instrumentets blå terminaler.

2. För mätkretsens ledning genom strömtransformatorns mittersta runda hål en gång.

3. Anslut ledningen för spänningsmätning till instrumentets gröna terminaler.

4. Anslut sedan mätspänningen. Börja läsa mätresultaten.

5. Den elektriska energin (kilowattimmar) displayen sparar automatiskt data för dig i händelse av strömavbrott, vid mätning när spänningen kopplas bort eller strömmen bryts, kommer instrumentet automatiskt att spara den aktuella elektriska energin.



Specifikationer:

Material: Plast

Mätområde: AC80-300V / AC200-450V,

Active Power: (mäter spänning AC80.0-30.0V) 0.0-30000W

AC200.0-450.0V: 45000W

Elektrisk energi: 0.000-99999Kwh, decimalpunkts automatisk konvertering

Effektfaktor: 1.000-0.000

Mäthastighet: Ungefär en gång varannan sekund

Storlek: Ca. 7.8x4.4x4.7cm/3.07x1.73x1.85in

Typ: 80V/200V



Notera:

Om 200-450V maskin används för att testa spänning lägre än 200V, kommer instrumentet inte att fungera. Vänligen notera det!

Kopplingen av spänningsingångens (gröna) terminaler och strömtransformatorns sekundära ingångsterminaler (blå) terminaler får inte anslutas felaktigt, annars kommer instrumentet att skadas!!!

Detta instrument är endast tillämpligt på ren-AC 50-60HZ nätströmförsörjning och kan inte användas för mätning på fyrkantsvågs-inverterutgång och modifierad sinusvågskrets, annars kommer instrumentet att skadas.



Paketet innehåller:

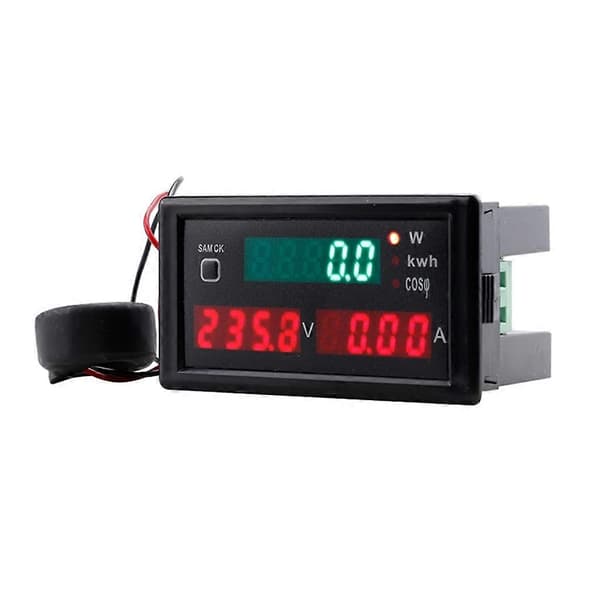

1x Multimeter
