Specifikation:



Modell: LD-600S



Märkström: 0.3A/0.8A



US Typ: 120V,60Hz



Ingång: 220~240V ac, 50/60Hz, 0.8A



Utgång: 25~150W Glödlampor / Tungstensglödlampa



EU Utgång: 3-25W LED-drivare / LED-lampa / LED-glödlampa



Typ: US/EU



Brytartyp: 3-vägs touch-dimmer dimning/PÅ AV



Storlek: 48.2*32*16mm

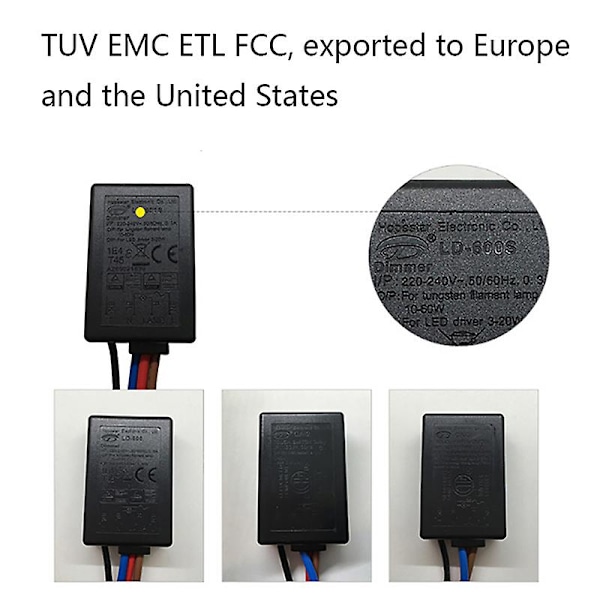

Godkännande: TUV/EMC/CE/SAA

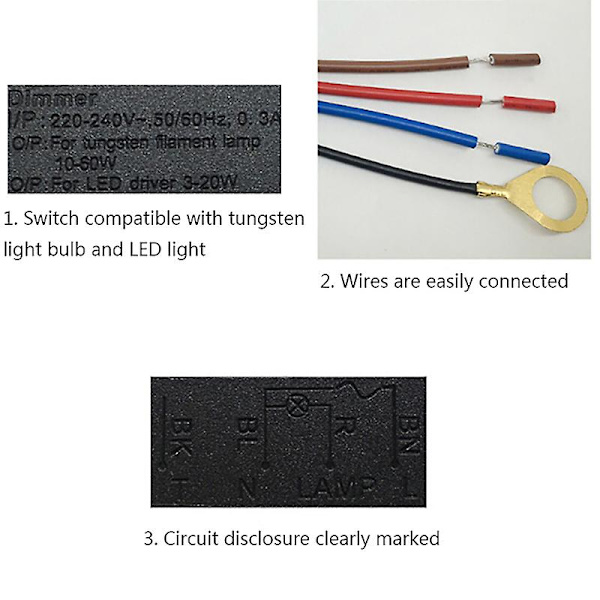

Touch-brytare anslutning:



Svart med jordad ledare



Röd linje ansluter en av glödlamporna



Brun tråd kontakt tråd L pol



Den blå linjen är en gemensam linje, och den andra linjen på glödlampan och kontaktledningen N pol är anslutna.





En Litet transparent touch-brytarhuvud:



Vit linje: ljuslinje (fotlinjen på kortet)



Lång fot: positiv (vit linje på kortet)



Kort fot: negativ (svart linje på kortet)





B Plast touch-brytarhuvud:



Mittenfot: rör vid foten



+: positiv



-: negativ elektrod







Paketet inkluderar: 1 x Touch-brytare





Notera:



1.Under påverkan av ljus och display kan färgskillnaden minska något.



2.På grund av manuell mätning, vänligen tillåt storleksskillnader ca 1-3cm. Tack för din förståelse
