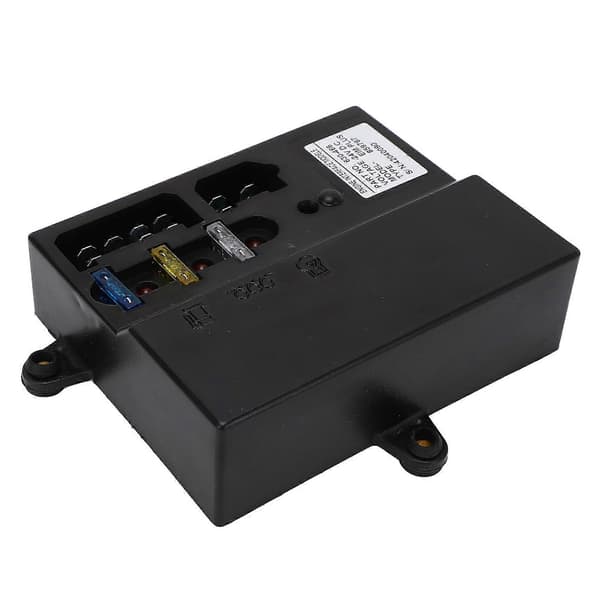

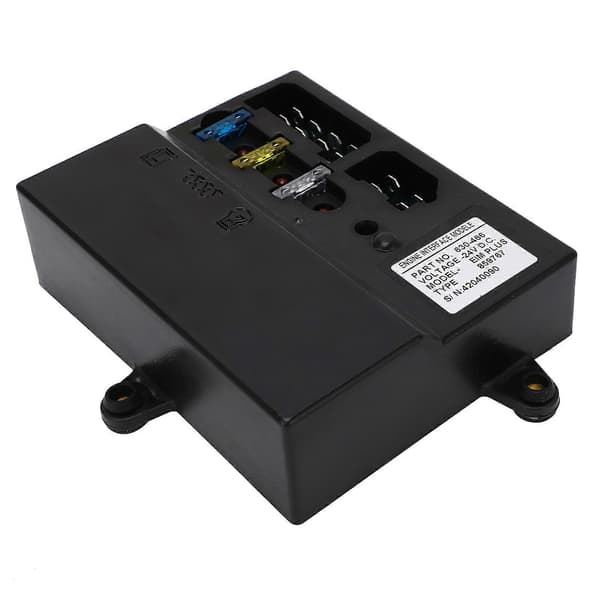

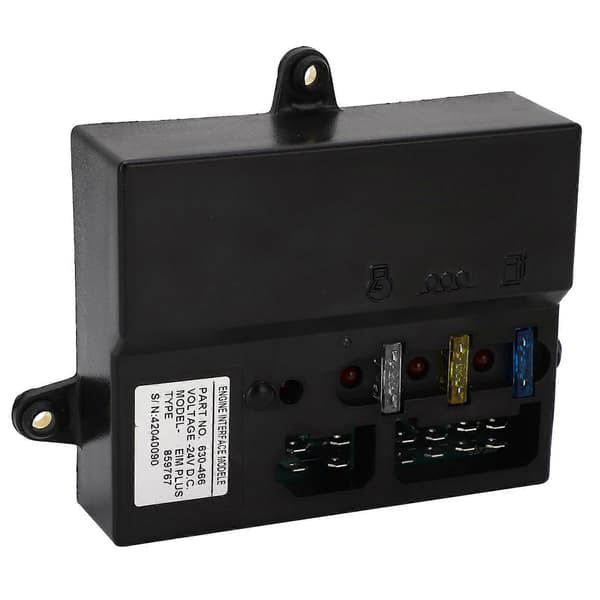

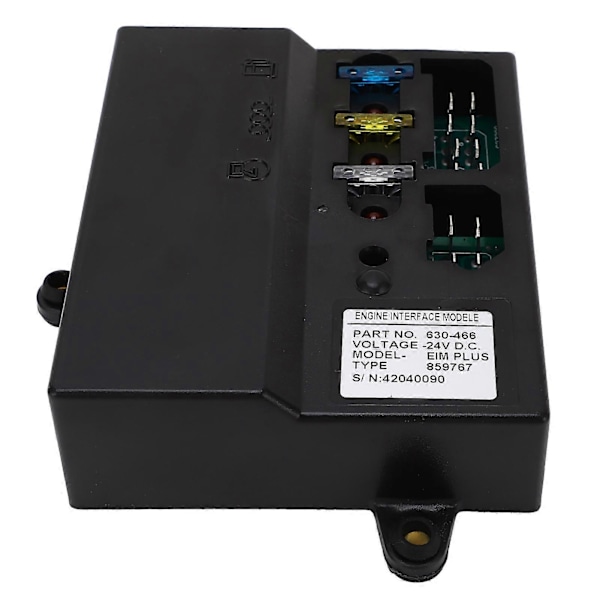

Artikeltyp: Motorgränssnittsmodul\r
Nummer: 630 466\r
Modell: EIM PLUS859767\r
Material: Flamskyddande och högtemperaturbeständig ABS\r
Produktspänning: 24V DC\r
Produktfunktioner: Motorgränssnittsmodulen är en förseglad modul installerad på motorn, som tillhandahåller kopplingsreläer för startmotorns magnetventil, glödstift och bränslemagnetventil. Var och en av dessa kretsar skyddas av en separat säkring installerad i modulen. När varje krets är spänningssatt lyser en enda LED.\r
EIM Plus: ElIM Plus används med en kontrollpanel som inte är utrustad med en övervarvningsavstängning.\r
Övervarvningssignal (endast EIM Plus) ElM Plus övervakar hastighetssignalen från den magnetiska sensorn. Om motorvarvtalet stiger över ett förinställt värde skickar modulen en 0 volt-signal till generatoraggregatets kontrollpanel för att aktivera övervarvningsfelkretsen.\r
Övervarvningsbörvärden är fabriksinställda på 55 Hz (50 Hz-enheter) och 66 Hz (60 Hz-enheter). Detta kan justeras med justerskruven som nås genom hålet bredvid LED-lampan för övervarvningsinställning. När motorn går med nominell hastighet (1500 rpm vid 50 Hz och 1800 rpm vid 60 Hz), justera justerskruven tills LED-lampan för övervarvningsinställning precis slocknar. Detta ställer in övervarvningsvärdet till 10 % över generatoraggregatets driftshastighet.
