1. Använder PCIE till fyrkanals USB2.0-design, en USB2.0 används för seriell portexpansion, och de andra tre USB2.0 leds ut med 1.25mm 4Pin-gränssnitt, vilket kan expandera CM4 4G Mini-modulen

2. Fyra seriella portar matas ut via USB2.0 höghastighetsgränssnittet, med två RS232 och två RS485 (med strömisolering). Två av RS232 kan omvandlas till TTL/CMOS-nivå UART och passeras genom 2.54mm 3Pin-stiftet. leda ut

3. RS232-baudraten kan nå mer än 230Kbps (den faktiska mätningen av U0 och U3 dockning kan nå 1.2Mbps)

4. RS485-baudraten kan nå 500Kbps (den faktiska mätningen av U1 och U2 dockning kan nå 1.5Mbps)

5. TTL/CMOS UART-baudraten kan nå 6Mbps



Det finns totalt fyra indikatorlampor, varav en är strömindikatorlampan (fungerar via PCIE-gränssnittet för 5), en är ACT-indikatorlampan för USB till seriell port-chip, och de andra två är sändtagarindikatorlamporna.

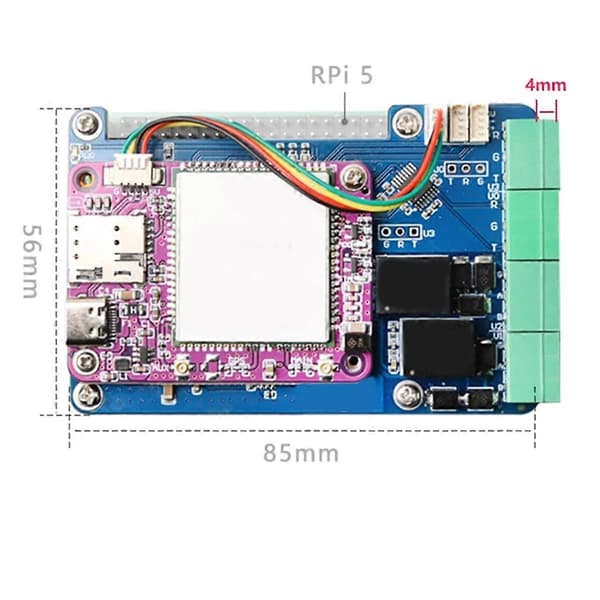

Kortstorleken är 56x85mm, samma som för RPI5, med fyra fästhål

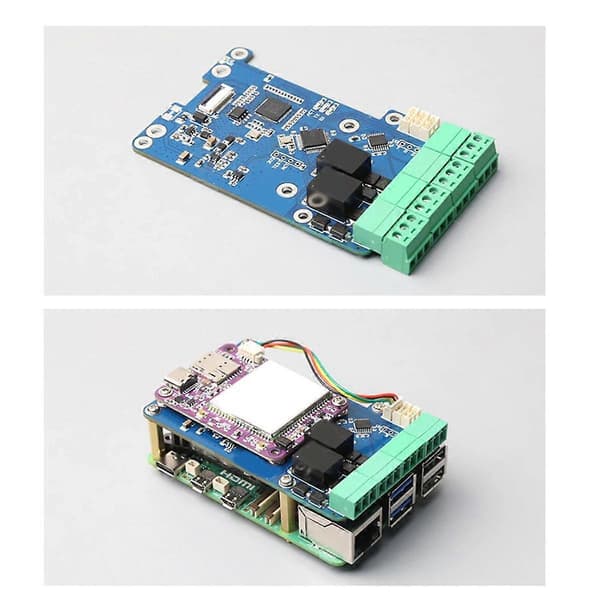

Reservera fästhål för 4G-moduler och kan stapla 1-3 kanaler av 4G-moduler

Förardesign, standardigenkänningen i för system och system är ttyACM*, ttyACM0 och 3 är RS232, och ttyACM1 och 2 är RS485

På grund av olika partier, utseendet, färgen och tryckta ord av produkten, vilket inte påverkar användningen.

Färg: Blå

Material: PCB

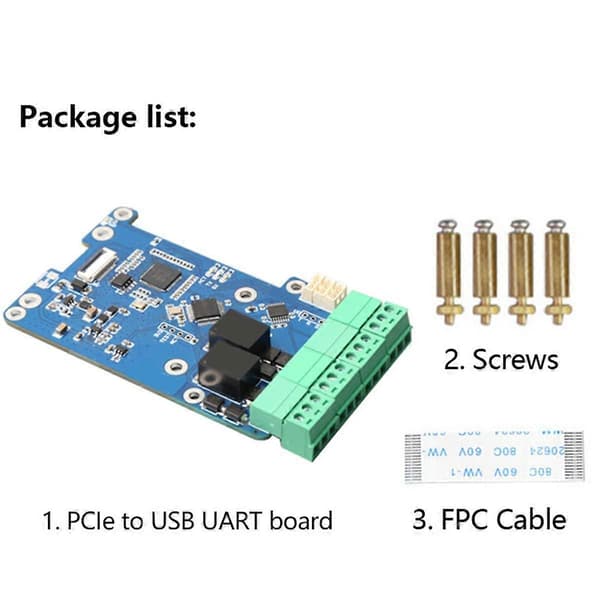

Paket innehåll:

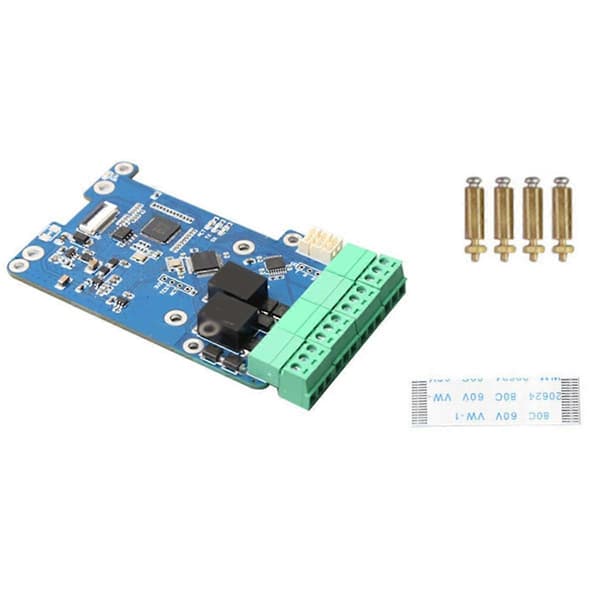

1 * MPUUART för RPi 5 PCIe till USB UART HAT för 5 Kit



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
