1. Detta är en effektmätare som manövreras med knappar.



2. Fördelar: Enkel struktur, bekväm användning, stabil prestanda, hög tillförlitlighet, hög känslighet och snabb mäthastighet.



3. Användning: Effektmätning, instrumentkalibrering;



4. Mätområde för effekt 1MHz~10GHz -50~0dBm (Extern RF-dämpare kan utökas till 100dbm); Mätnoggrannhet för effekt: 0.1 Dbm



5. Bekväm, snabb och enkel att använda







Enhet: dBm

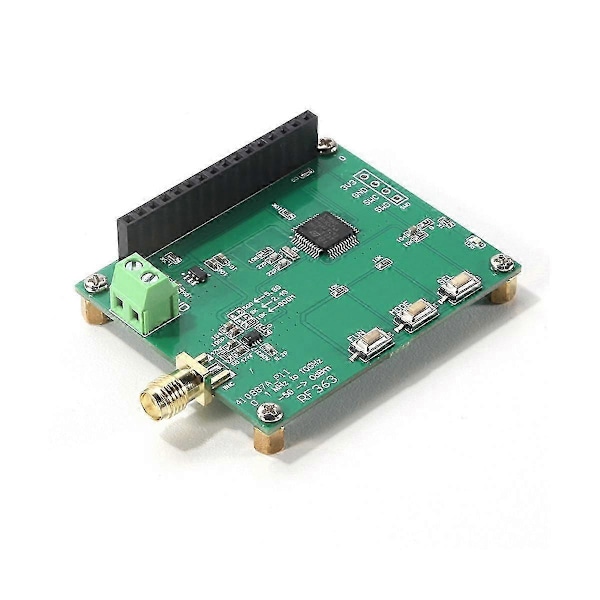

[FUN]: Funktionsknapp; [MODE]: Växla gränssnitt; [SEL]: Automatisk additions- och subtraktionsknapp



Visar mätdata



Skärmvisning teckengränssnitt

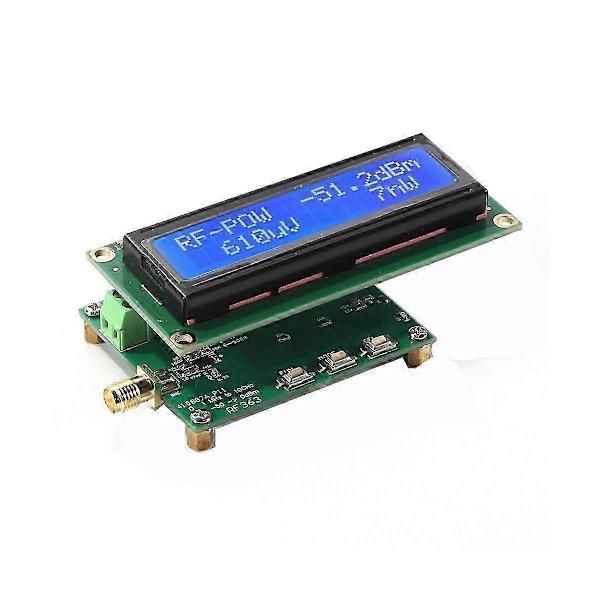

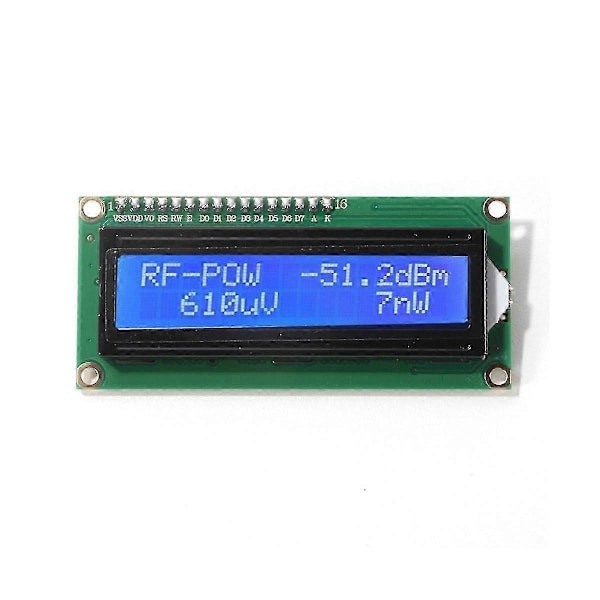

Första raden: \"RF-POW -51.2 dBm\"



Andra raden:\"610uV 7nW\"



Obs: -51.2dBm är dBm-signalvärdet; 610uV hänvisar till ingångsspänningsvärdet; 7nW hänvisar till ingångseffektvärdet.



Justera RF-effektdämpningsvärdet



Skärmgränssnitt teckenvisning:



Rad 1: \"RF Attenuator\"



Den andra raden: \"SUB 000dB\"



Knappfunktion:



[Entertainment]: Funktionsknapp, välj alternativet addera eller subtrahera. Om SUB visas betyder det subtraktion; om add visas betyder det addera värde. Tryck länge på FUN-knappen för att spara det förinställda dB-värdet.



SEL: Automatisk additions- eller automatisk subtraktionsknapp


\Genom att lägga till olika RF-dämpare och att användaren ställer in relevanta dämpningsvärden kan RF-effektmätaren läsa korrekta effektparametrar.



Färg: grön



Material: PCB



Storlek: ca 55 x 45 x 10mm







Paketets innehåll:



1 x RF-effektmätarmodul







Endast ovanstående paketinnehåll, andra produkter ingår inte.



Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
