Beskrivning

Funktion:



Används för att övervaka hushållsvoltmetern, även tillämpad på andra AC-voltmetermätningar.

Denna mätare kan mäta flera parametrar för spänning, ström, aktiv effekt och energi.

Strömavbrottsdata sparar funktion för ackumulerad effekt, arbetstid, visningsstatus och bakgrundsbelysning på/av-status.

God stabilitet och hög mätnoggrannhet.

Lätt att läsa, installera och använda.



Specifikation:

Märke: PEACEFAIR

Modell: PZEM-006

Arbetsspänning: 80-260VAC

Testspänning: 80-260VAC

Testström: 0-100A

Märkeffekt: 100A/22KW

Driftfrekvens: 50-60Hz

Mätnoggrannhet: 1,0 grad

Vikt: 100g



Funktion:



Mätfunktion för elektriska parametrar (spänning, ström, aktiv effekt, energi).

Drifttidsfunktion (registrerar lastens ackumulerade drifttid).

Återställningsfunktionen för energi- och drifttidstangenter.

Bakgrundsbelysningsfunktion.

Lagra data vid strömavbrott (lagra ackumulerad energi, drifttid, visningsobjekt, bakgrundsbelysningens tillstånd på eller av).

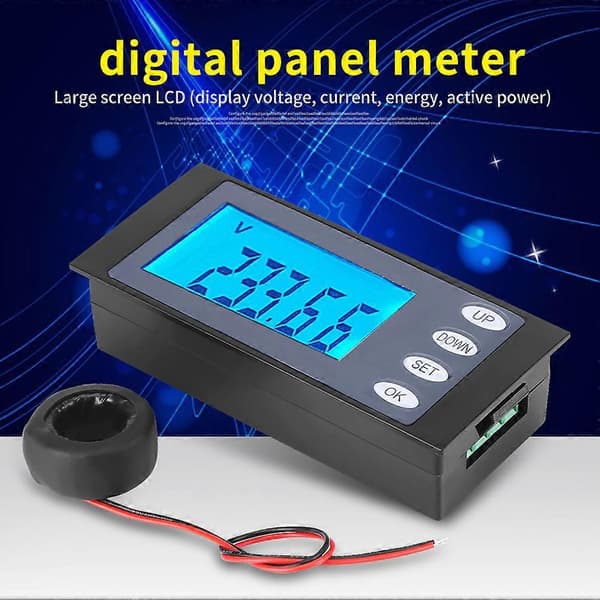

Stor LCD-skärm (visar spänning, ström, energi, aktiv effekt, ackumulerad drifttid)



Beskrivningen av tangenternas funktion:

UPPÅT-TANGENT:

1. I normalt visningsläge kommer ett kort tryck på UPPÅT-tangenten att omvänt cirkulärt visa tid, effekt, energi, ström, spänning.

2. Ett kort tryck på UPPÅT-tangenten avslutar återställningsläget när energi och tid är i återställningsläge.



NERÅT-TANGENT:

1. I normalt visningsläge kommer ett kort tryck på NERÅT-tangenten att sekventiellt cirkulärt visa spänning, ström, energi, effekt, tid.

2. Ett kort tryck på NERÅT-tangenten avslutar återställningsläget när energi och tid är i återställningsläge.



SET-TANGENT:

1. I energi- eller tidsvisningsläge, tryck länge i 3 sekunder för att gå in i energi- eller tidsåterställningsläget.



OK-TANGENT:

1. I normalt visningsläge kommer ett kort tryck på OK-tangenten att slå på eller stänga av bakgrundsbelysningen.

2. I energi- eller tidsåterställningsläge kommer ett tryck på OK-tangenten att återställa energin eller tiden och avsluta återställningsläget.



Funktionsinställning:



Återställ ackumulerad tid, energiinställning:

I normalt visningsläge, tryck kort på UPPÅT- eller NERÅT-tangenten för att växla till menyn för ackumulerad tid eller energi.

Tryck länge på SET-tangenten i 3 sekunder tills den blinkande skärmen visas och släpp sedan tangenten.

Tryck på OK-tangenten, den ackumulerade tiden eller energidata kommer att raderas och LCD-skärmen återgår till visningsobjekten för ackumulerad tid eller energi. Om du inte vill radera, tryck på UPPÅT- eller NERÅT-tangenten för att avsluta återställningsläget och återgå till menyn.



Försiktighetsåtgärder:



Denna modul är lämplig för inomhusbruk, använd den inte utomhus.

Applicerad last bör inte överstiga märkeffekten.

Kopplingsordningen får inte vara felaktig.



Paketlista:

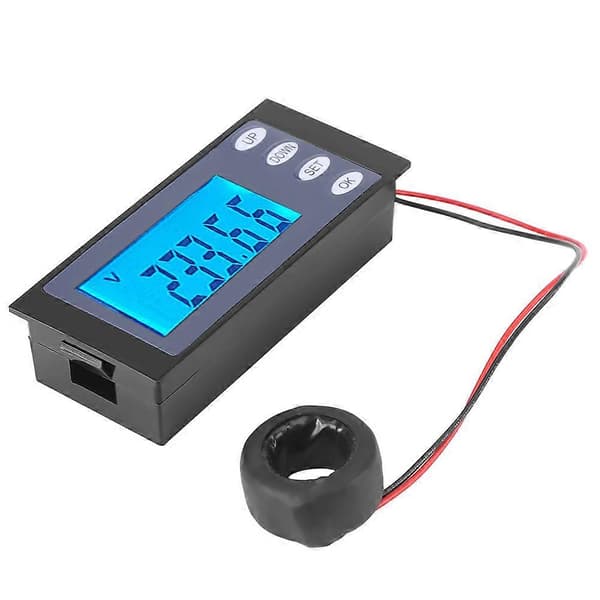

1 x Digital Voltmeter

1 x Strömtransformator
