Funktioner:\r
\r
Funktion för mätning av elektriska parametrar (spänning, ström, aktiv effekt, energi, frekvens, effektfaktor).\r
Överbelastningslarm (tröskelvärde för effektlarm, bakgrundsbelysning och effekt blinkar vid larm).\r
Förinställningsfunktion för effektlarm (kan ställa in tröskelvärde för effektlarm).\r
Energin kan återställas med knappen.\r
Lagrar data vid strömavbrott.\r
LCD-skärm med stor display.\r
Funktion för bakgrundsbelysning.\r
Utseende och knappfunktioner.\r
\r
Specifikation:\r
\r
Märke: PEACEFAIR\r
Modell: PZEM-018\r
Arbetsspänning: 80 ~ 260VAC\r
Testspänning: 80 ~ 260VAC\r
Ström: 5A\r
Nominell effekt: 5A/1100W\r
Driftsfrekvens: 45-65Hz\r
Noggrannhet: 1.0 klass\r
Storlek: 9*5*2,5 cm/3,5*2*1 tum\r
Vikt: Ca 85g/3oz\r
\r
Paketlista:\r
1 * Digital mätare\r
\r

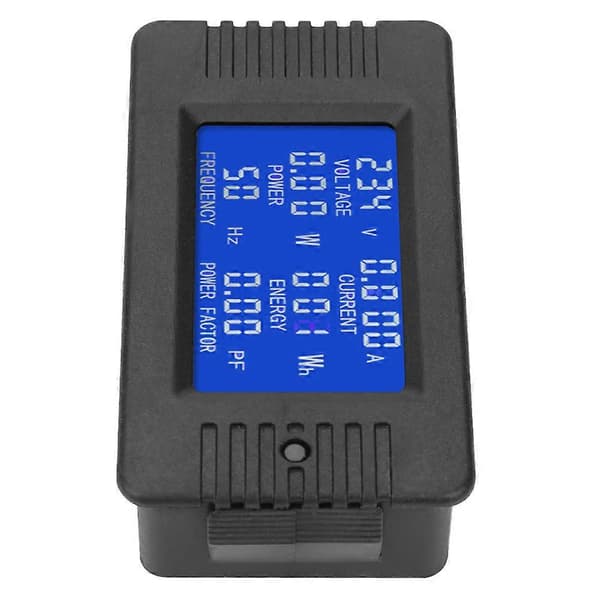

Displaygränssnitt\r
Displaygränssnittet är en LCD-skärm med stor display som kan visa sex parametrar samtidigt.\r
II. Displayformat\r
1. Effekt: testområde: 0~1100W, startmätningseffekt: 0,2W\r
10W displayformat: 1,00~9,99W\r
100W displayformat: 10,0~99,9W\r
1000W displayformat: 100~999W\r
1000W displayformat: 1,00~1,10kW\r
2. Energi: testområde: 0~999kWh\r
1kWh displayformat: 0~999Wh\r
10kWh displayformat: 1,00~9,99kWh\r
10kWh displayformat: 10~999kWh\r
3. Spänning: testområde: 80~260V\r
Displayformat: 80~260V\r
4. Ström: testområde: 0~5A, startmätning ström: 0,001A\r
Displayformat: 0,000~5,000A\r
5. Frekvens: testområde: 45~65Hz\r
Displayformat: 45~65Hz\r
6. Effektfaktor: testområde: 0~1PF\r
Displayformat: 0,00~1,00PF\r
\r
Knappfunktioner\r
\r
1. Kontroll av bakgrundsbelysning\r
Tryck kort på knappen för att slå på eller av bakgrundsbelysningen. Bakgrundsbelysningen har en minnesfunktion och kan lagra på/av-status vid strömavbrott.\r
2. Återställ energi\r
Steg 1: Tryck länge på knappen i 5 sekunder tills energivärdet blinkar, släpp sedan knappen.\r
Steg 2: Tryck kort på knappen igen, så rensas energivärdet och du lämnar återställningsläget.\r
Steg 3: Om ingen åtgärd utförs på knappen inom 5 sekunder innebär det att energivärdet inte rensas och enheten lämnar återställningsläget.\r
3. Ställ in tröskelvärde för effektlarm\r
Steg 1: Tryck länge på knappen tills LCD-skärmen visar: \"SET CLr\", släpp sedan knappen för att gå in i inställningsläget.\r
Steg 2: Effektfönstret visar det aktuella effektlarmvärdet och den sista siffran börjar blinka. Du kan trycka kort för att lägga till 1. När ingen åtgärd utförs på över 3 sekunder växlar den siffra automatiskt. Inställningsmetoden är densamma som ovan.\r
Steg 3: När inställningen är klar, tryck länge på knappen i över 5 sekunder för att spara automatiskt och avsluta. Intervallet för tröskelvärdet för aktiv effekt är 0,0~2,5kW.\r
\r
Notera:\r
1. Denna modul är lämplig för inomhusbruk, använd den inte utomhus.\r
2. Belastningen bör inte överstiga den nominella effekten.\r
3. Kopplingsordningen får inte vara felaktig.
