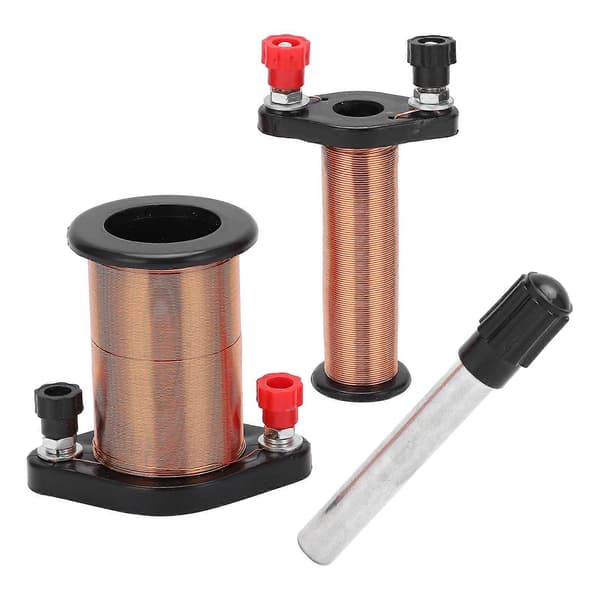

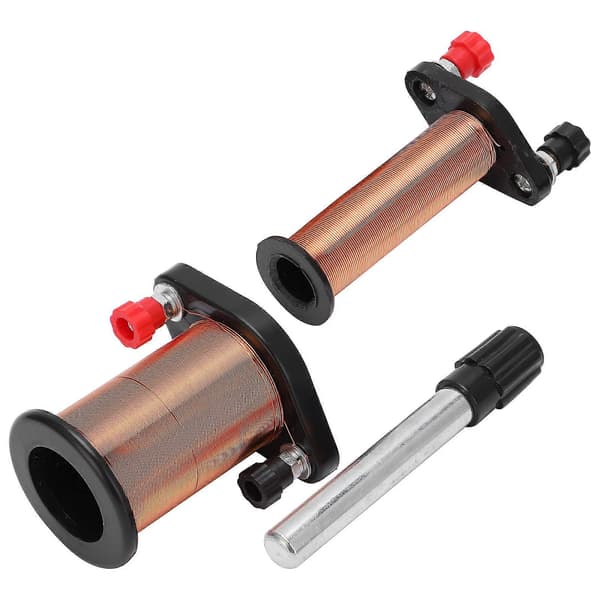

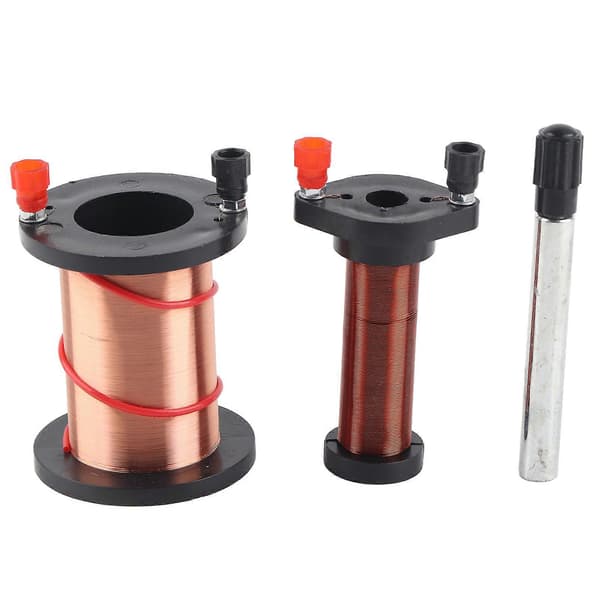

Artikeltyp: Elektromagnetisk induktionsspole\r
Material: PVC+Mässing\r
Syfte: Fysikexperiment för mellanstadiet och gymnasiet\r
Tillämpliga experiment: Studera elektromagnetisk induktion, verifiera Lenz lag, studera magnetisk induktionsfenomen\r
Ytterdiametern på hålet i botten av den ursprungliga spolen är: Ca. 221 mm / 0,90,04 tum\r
Innerdiametern på hålet i botten av den ursprungliga spolen är: Ca. 130,5 mm / 0,50,02 tum\r
Höjden på det runda hålet i botten av den ursprungliga spolen: Ca. 60 mm / 2,4 tum\r
Diametern på hålet i botten av den sekundära spolen är: Ca. 351 mm / 1,40,04 tum\r
Innerdiametern på det cirkulära hålet i botten av den sekundära spolen är: Ca. 491 mm / 1,90,04 tum\r
Höjden på det runda hålet i botten av den sekundära spolen: Ca. 80 mm / 3,1 tum\r
Mjuk kärnlängd: Ca. 85 mm / 3,3 tum\r
\r
\r
Användning:\r
1. Studera fenomenet elektromagnetisk induktion: anslut de två ändarna av den sekundära spolen B till de två terminalerna på ammetern med ledningar;\r
När du använder ena änden av stavmagneten för att snabbt sätta in (eller dra ut) den sekundära spolen, avböjs galvanometerns pekare, vilket indikerar att det finns en inducerad ström i den sekundära spolen vid denna tidpunkt. Detta fenomen kallas elektromagnetisk induktion. Omvänt, om magneten är fixerad, kommer rörelsen av hjälpspolen också att producera samma fenomen\r
2. Verifiera Lenz lag\r
(1) Experimentell metod: Observera förändringen i strömriktningen som indikeras i galvanometern när magneten sätts in eller dras ut, och när magnetens polaritet ändras;\r
(2) Anslut den ursprungliga spolen till en 3-4V DC-strömförsörjning och sätt en enkelpolig strömbrytare och en 109 skjutmotstånd i serie i kretsen. Samma fenomen uppstår när den ursprungliga spolen används istället för magneten för att göra ovanstående experiment. Att ändra strömriktningen som flyter in i den primära spolen kommer att ändra riktningen på inducerad ström i den sekundära spolen.\r
(3) Enligt anordningen i bilden (2), sätt först in den primära spolen i den sekundära spolen och slå sedan på den primära spolen. När strömbrytaren precis slås på eller precis stängs av, ändras det magnetiska flödet som passerar genom det sekundära linjediagrammet, vilket också inträffar vid denna tidpunkt. Strömmen induceras och strömriktningen är motsatt. Ändra strömriktningen som flyter in i den primära spolen och gör om detta experiment, kommer riktningen på den inducerade strömmen i den sekundära spolen också att ändras.\r
(4) Enligt anordningen i bilden (2), sätt in den primära spolen i den sekundära spolen och anslut kretsen, och använd sedan skjutmotståndet för att snabbt ändra strömstyrkan genom den primära spolen (öka eller minska), och den sekundära spolen kommer också att generera en inducerad ström, och riktningen på den inducerade strömmen är densamma som bilden (3).\r
Syntetisera ovanstående experimentella resultat och analysera det för att verifiera Lenz lag.\r
3. Studera fenomenet magnetisk induktion\r
Placera den primära spolen i ovanstående bild 2-anordning i den sekundära spolen och vänta tills den står stilla. Det finns ingen inducerad ström i den sekundära spolen. Vid denna tidpunkt, sätt in eller dra ut den mjuka järnkärnan C in i eller ut ur det centrala hålet i den primära spolen, den mjuka järnkärnan magnetiseras och magnetfältet ökar eller minskar. Förändringen i det magnetiska flödet i den sekundära spolen genererar också inducerad ström. Detta experiment kan förklara både magnetisk induktion och elektromagnetiska induktionsfenomen. Under experimenten i anordningsbilden (2), sätt in den mjuka järnkärnan i mitthålet på det ursprungliga linjediagrammet för demonstration, och den inducerade strömmen i den sekundära spolen kommer att öka effekten mer uppenbart.
