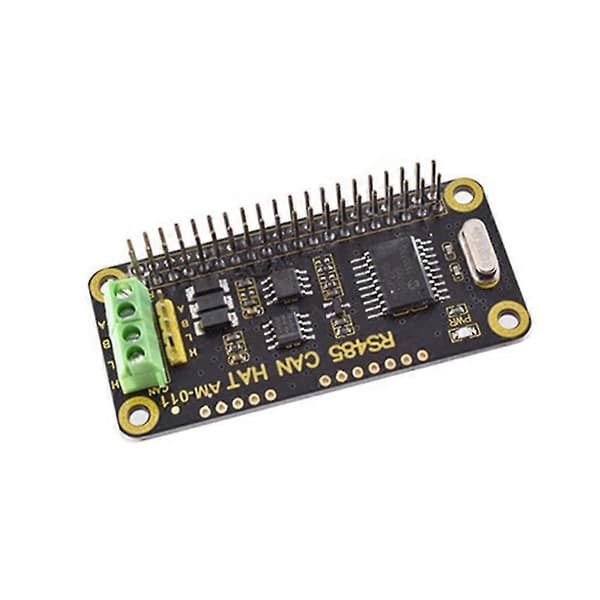

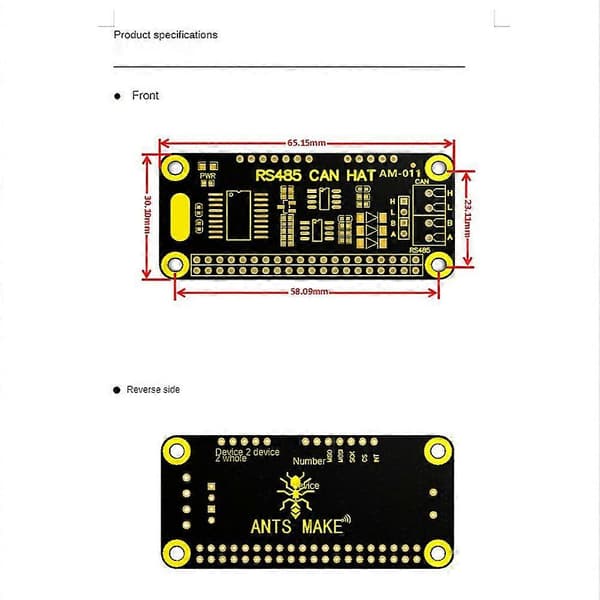

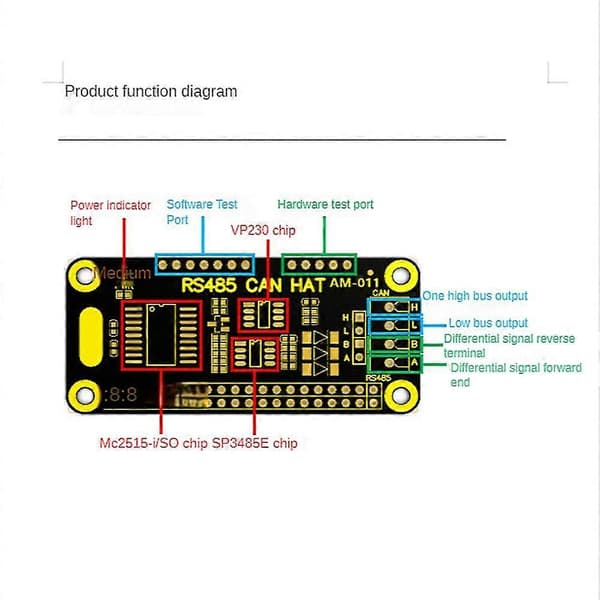

(1) Baserad på 40pin GPI0-gränssnitt, lämplig för seriens moderkort (2) CAN-funktion, använder SPI-gränssnittet CAN-kontroller MCP2515, med transceiver SN65HVD230 (3) Med RS485-funktion, använder UART-kontroll, halvduplexkommunikation, stöder automatisk växling av transceiver-tillstånd utan programkontroll, transceiver är SP3485 (4) Reserverat kontrollgränssnitt, bekvämt för andra kontroller att styra (5) Inbyggd TVS (transient voltage suppression tube), RS485-kommunikation kan effektivt undertrycka överspänning och transient spänning i kretsen, antistatisk. Denna produkt är ett RS485- och CAN-expansionskort designat för , vilket kan lösa problemet att inte ha 485- och CAN-gränssnitt; samtidigt kan det få och andra enheter att upprätthålla normal kommunikation. Produktparametrar. Driftspänning: 3.3VCAN-kontroller: MCP2515CAN Transceiver: SN65HVD230485 Transceiver: SP34854. Pin FunktionINT: Avbrottsutgång : SPI chip select signal: SPI klockingångMOSI: SPI datainput: SPI data outputRXD: RS485 seriell mottagningTXD: RS485 seriell sändning.RSE: RS485 mottagnings- och sändningsinställningarFärg: svartMaterial: PCBStorlek: 65.15 x 30.1MMPaketets innehåll: 1 x RS485 CAN HAT-kortEndast ovanstående paketinnehåll, andra produkter ingår inte.Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
