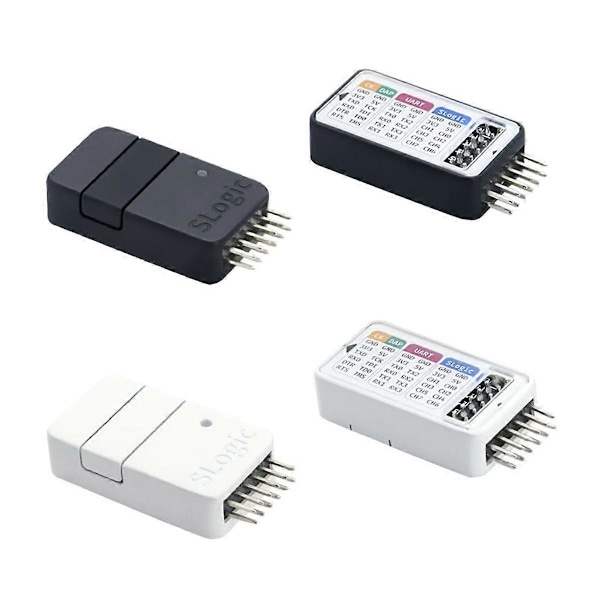

SLogic Combo 8 är ett utvecklingsverktyg som kombinerar funktionerna hos en logikanalysator, CKLink Debugger, -Link Debugger och USB2UART. Du kan byta funktioner efter behag genom att trycka på knappen under användning.

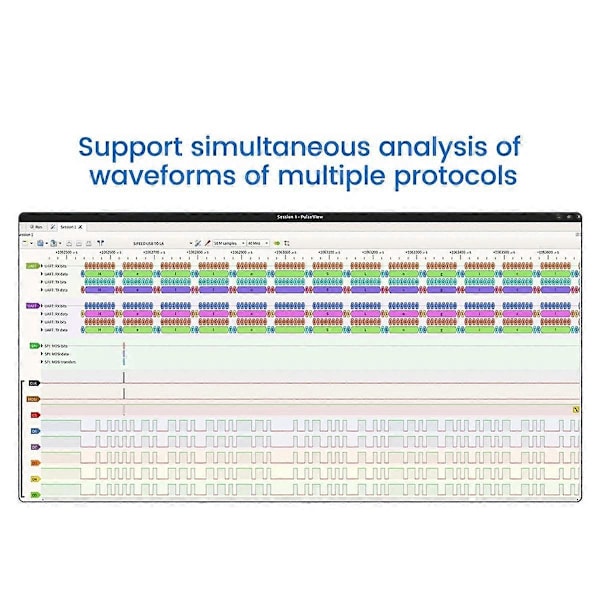

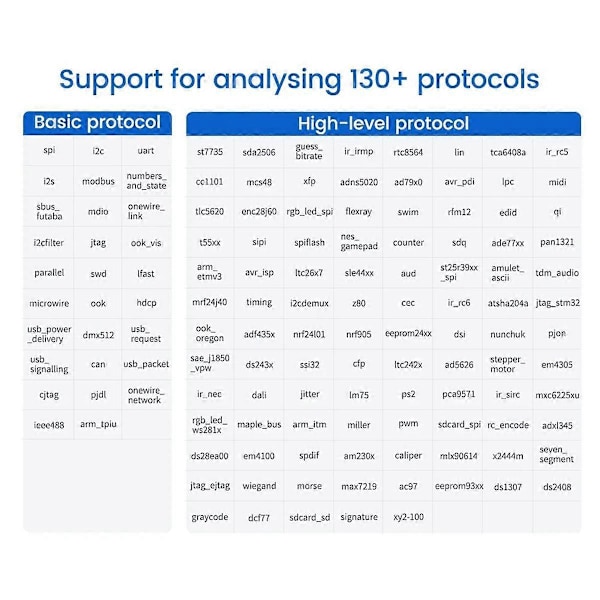

När den används som en logikanalysator stöder den en maximal samplingsfrekvens på 80 MHz och kan samarbeta med värddatorn för att analysera de flesta protokoll;
När den används som en UART-modul stöder den 4 seriella portar samtidigt och stöder en maximal baud rate på 20M, vilket kan anpassas till de flesta scenarier där seriella portar används;
Använd som CKLink eller DAPLink Den kan användas för att felsöka RISC-V-seriens chips och ARM-seriens chips, och stöder dessutom 1 seriell port för att observera loggar.

SLogic funktionsparametrar
Logikanalysator: SLogic Combo 8
Maximalt antal kanaler: 8CH
Maximal samplingsfrekvens: 80M
Överföringsbandbredd: 320Mb/s
Samplingsläge: Stream
Typisk konfiguration: 80M@4CH 40M@8CH
Signalingångsområde: 0~3.6V
Hög- och lågnivåtröskel: VIH 2V VIL Mindre än 0.8V
Obs: Den maximala överföringsbandbredden för SLogic Combo 8 under Windows-miljö är 160Mb/s, och den typiska konfigurationen är 80M@2CH 40M@4CH
CKLink funktionsparametrar
JTAG klockfrekvens: 16M
Typisk dumpningshastighet: 1200KB/s
Felsöknings seriell port: upp till 20Mbps
DAPLink funktionsparametrar
Felsöknings seriell port: upp till 20Mbps
Typisk bränningshastighet: 110KB/s
UART funktionsparametrar
Höghastighets fyra seriella portar
Maximal baud rate: 2x20Mbps+2x1Mbps
Total bandbredd: 42Mbps
Material: plast
Färg: Vit

Paket innehåll:
1 x SLogic Combo 8 Slogic Analyzer
1 x USB Type-C datakabel
1 x Jumperkabel
10 x chipklämma

Endast ovanstående paketinnehåll, andra produkter ingår inte.
