SOP8-klämman möjliggör programmering av EEPROM i krets utan att demontera chippet, vilket gör flashning av BIOS enklare och effektivare.

Huvudsyftet med CH341A-programmeraren är att säkerhetskopiera, radera, programmera, kalibrera och utföra andra åtgärder på programvara.

SOP8-klämman stöder chippstorlek: Delning 1,27 mm, fullt sortiment SOP8 bred kropp och smal kropp.

CH341A-programmeraren stöder de flesta 24 / 25-seriens EEPROM BIOS SOP8 SOP16-chipp på marknaden (Tips: Du kan se de chipmodeller som stöds på vår webbplats innan du gör din beställning). Obs: På grund av egenskaperna hos CH341A-chippet kan ESMT klass 25-chippet endast läsas och kan inte skrivas.

Denna SOP8-klämma är en utmärkt lösning för att bränna chippet utan att demontera det, vilket sparar lödningstid och gör flash-BIOS enklare och effektivare.

Obs för testklämma:

1. Vissa moderkort kan direkt klämma fast chippet, men vissa chipp påverkas av perifera kretsar och kan inte användas på detta sätt. Kontrollera chippets placering på moderkortet innan du köper!

2. Testklämman kan i princip användas med många högeffekts programmerare. När en programmerare med en skyddad funktion påträffas kan klämman inte läsas vid normal spänning. Du måste lägga till en 3,3V spänning.

Användning: Håll först chippet och lägg till en 3,3V spänning till stiftet som motsvarar chippets 8:e stift. I allmänhet har 3,3V-strömförsörjningen två ledningar, VCC är ansluten till klämman och den andra ledningen är jordad.

3. Tryck inte ner med våld vid fastklämning, öppna först klämman och kläm fast den från chippets vänstra och högra sida.

När du demonterar, dra inte ut den direkt. Separera först klämmorna vänster och höger, ta sedan ut dem så att de inte går sönder klämmans spets.

färg: Grön+svart

Material: ABS

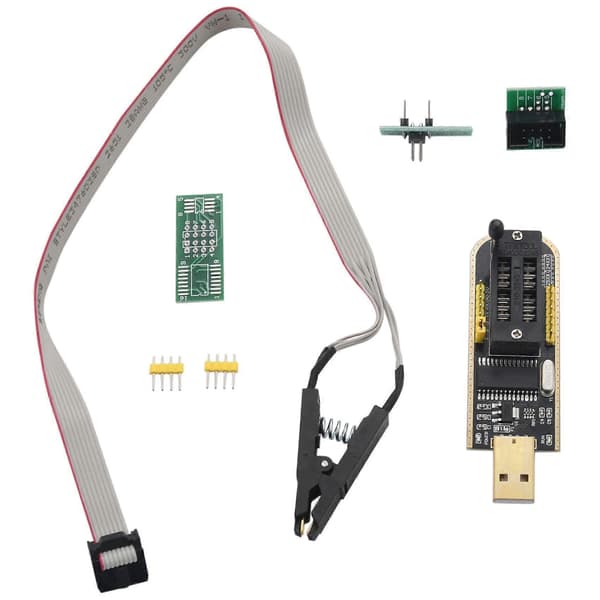

Paketets innehåll:

1 x CH341A USB-programmerare

1 x SOP8 SOIC8 Testklämma

1 x 8Pin till 8Pin-omvandlare

2 x SOP8 SOP16 till 8Pin-omvandlare

2 x 2,54 mm 4Pin-stiftlist

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
