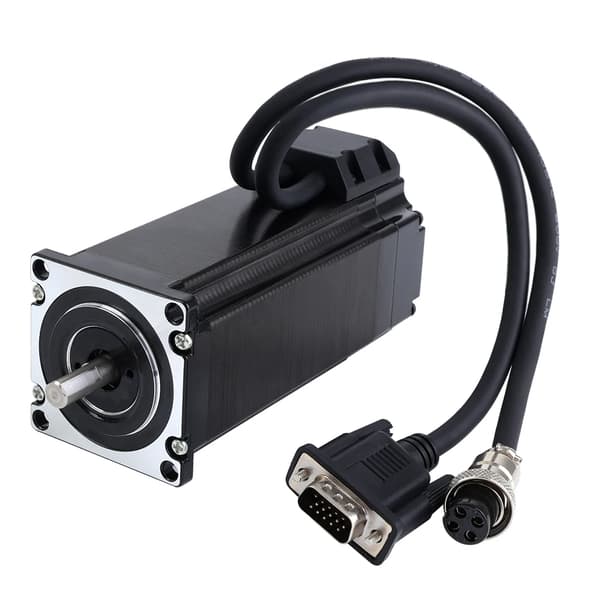

• tillförlitlig prestanda: detta stängda slingan stegmotor drivrutin kit erbjuder exakt kontroll och effektivitet, perfekt för olika tillämpningar som kräver konsekvent vridmoment och rörelse.
• förbättrad vridmoment utmatning: med ett hållmoment på 3,0nm (424,83oz.in) säkerställer det stark prestanda även under krävande förhållanden, vilket gör det idealiskt för automation och robotik.
• optisk incremental encoder: med en högupplöst encoder (1000ppr) ökar detta kit positionsnoggrannheten och hastighetskontrollen, vilket leder till en smidigare drift och minskade fel.
• mångsidig spänningskompatibilitet: utformad för att fungera inom ett spänningsområde på 24 till 48vdc, vilket gör den anpassningsbar till olika system samtidigt som den bibehåller optimal prestanda.
• omfattande skyddsfunktioner: de integrerade skydden mot överspänning, överström och positionsföljningsfel säkerställer säker drift, vilket förbättrar både livslängden och tillförlitligheten.

Specifikation:

• hållmoment: 3,0nm (424,83oz.in)
• nominell ström/fas: 4,2a
• fasmotstånd: 0,82ohm
• induktans: 3,6mh ± 20% (1khz)
• ramstorlek: 57 x 57mm
• kroppslängd: 138mm
• axelns diameter: _8mm
• axelns längd: 21mm
• dcut axellängd: 15mm
• ledarlängd: 300mm
• isoleringsklass: b 130°c (266°f)
• utgangskrets typ: differentiell typ
• encoder typ: optisk inkrementell
• encoder upplösning: 1000ppr (4000cpr)
• utgångssignal kanaler: 2 kanaler
• matningsspänning min: 4v
• matningsspänning max: 5v
• utgångsström: 100ma
• utgång hög spänning: 5v
• utgång låg spänning: 4,5v
• utgångsfrekvens max: 60khz
• utgångsspikström: 0~8a
• ingångsspänning: +24~48vdc (typisk 36vdc)
• logiksignalström: 7~16ma (typisk 10ma)
• pulssignalens ingångsfrekvens: 0~200khz
• skydd: överspänning, överström, positionsföljningsfel

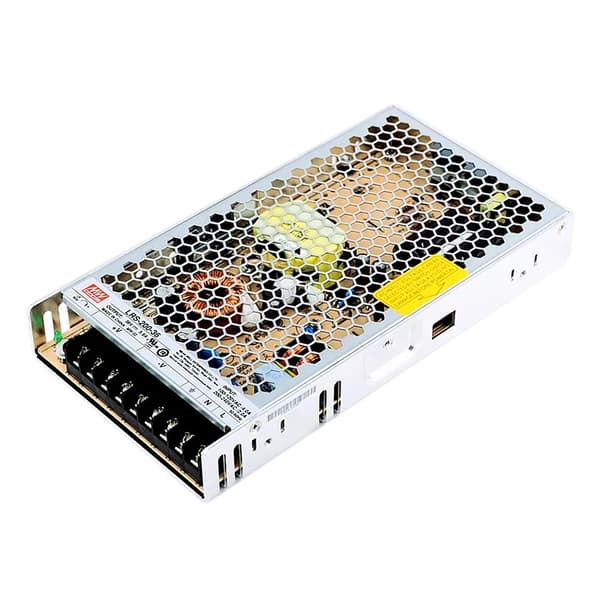

• nominell effekt av strömförsörjning: 200w
• ac ingångsspänningsområde: 90 ~ 132vac
• nominell utgångsspänning av strömförsörjning: 36vdc
• utgångsström av strömförsörjning: 5,9a

• Variant: 8mm
