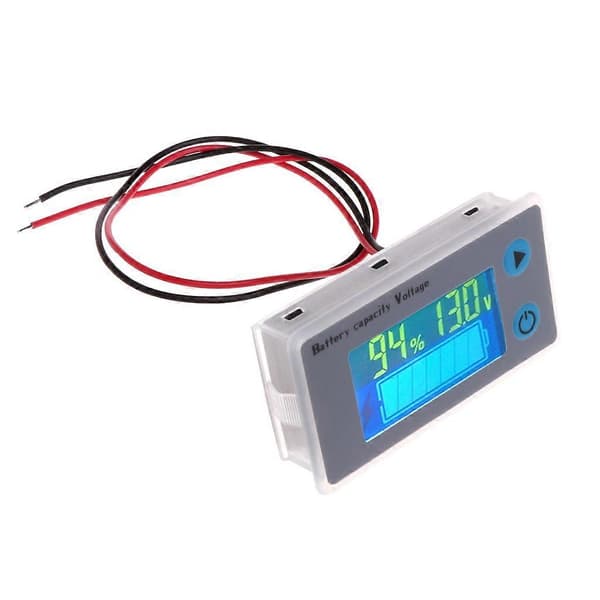

Denna produkt är ett universellt instrument, färg LCD-skärm, med låg strömförbrukning,

lång tid för strömbrytare, kan visa batterispänningen, kan användas i en mängd olika ljusförhållanden.



Funktioner:

1. Den patenterade produkten, neutral förpackningsproduktion, med enkel dammtät vattentät

yta, med fullt skydd.

2.Färg flytande kristallmaterial, ljus klar display, visar den mjuka natten.

3.För att anpassa typen av batteri, lämplig för bly-syra, litiumjonbatterier, litiumjärn

fosfat, metallhydridbatteri.

4.För att visa procentandelen återstående batterikraft, spänning, temperaturvärde.

5.Den 10~100V breda ingångsspänningen, omvänd för skydd.

6.Produkten kan gå i viloläge efter 10 sekunder.

7.Den låga effekten röda markeringen blinkar för att påminna.

8.Installationen är enkel, med ett spänne, utan skruvar.

9.Det öppna programmeringsläget



Parameter:

Produktstorlek:61.5mm*33.5mm*13.5mm

Installationsstorlek:58.5mm*28.5mm

Displaystorlek:36mm*19.5mm

Arbetsspänning:10V-100V

Effektförbrukning:5-6mA (LED PÅ)

Spänningsnoggrannhet:0.1(Typisk),0.5(Max)

Viloström:6-12uA (20V)

Arbetstemperatur:-10~55



Instruktion:

1. PH2.0 terminalprodukter som stöder användning av tråd, ansluten till kretskortets yta ska kopplas tillbaka.

2. Extern NTC-temperatursensor, vänligen placera sensorn för att mäta temperaturen på delarna, gör inte

klämma sensorn (selektiv montering).

3. Röd linje till den positiva terminalen, svart linje till den negativa terminalen.

4. Efter att instrumentet har slagits på, vilket visar procentandelen av batterikraften, spänningsvärdet,

och symbolerna för det analoga batteriet.

5. Tryck på knappen för att stänga av instrumentet. I stängt läge kan du väcka instrumentet genom att trycka på

vilken knapp som helst.

6. Klicka på knappen, du kan växla spänningsvärdet och temperaturvärdesdisplayen.

7. Batterisymbolerna på displaygränssnittet, från höger till vänster, är 7 displayboxar som representerar

poolkraften från låg till hög.

8. Spänningen på displaygränssnittet mäts i realtid, och spänningsvärdet visas på

10-100V.

9. Procentandelen på displaygränssnittet är procentandelen av återstående batterikraft

10. När batteriet är anslutet till laddaren eller urladdningen av högströmsbelastningen, kommer displayen

parametrarna att fluktuera

11. Den röda blixten blinkar larmet när batteriet är lågt

12. Om batterispecifikationen är speciell kan du gå in i inställningsläge 3-- och återställa de övre och nedre gränserna för

den uppmätta batterispänningen.



Observera:

Standardinställningen är lämplig för användning i 12V bly-syrabatterier.

Om du behöver ställa in andra typer av batterier, eller gå in i inställningsläget och fördröja inställningarna för tidsomkopplaren, vänligen kontakta oss, vi skickar elektroniska engelska instruktioner till dig.



Notera:

Vänligen tillåt 1-3mm fel på grund av manuell mätning. se till att du inte har något emot det innan du lägger bud.

På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg. Tack!



Paketet inkluderar:

1st Batterikapacitetsindikator Spänningsövervakare
