1. Produktintroduktion
MIDI THRU-6 box (hädanefter kallad produkt) kan användas för att konvertera 1 MIDI-ingång till 6 MIDI-utgångar. Denna produkt har ett standard MIDI-ingångsgränssnitt, MIDI-utgångsgränssnitt, högfientlig kommunikation, ingen fördröjning, med standard MIDI 16 kanaler, kan kommunicera alla standard MIDI-kommandon.
2. Produktparametrar
Modell: THRU-6
Storlek (L x B x H): 115*73*33mm
Vikt: 210g
MIDI-gränssnitt: 1 ingång, 6 utgångar, standard MIDI-gränssnitt med fem stift
Power : Drivs av USB-B-gränssnitt, 5VDC
Indikatorlampa: Produktens power
MIDI-kompatibilitet: Kompatibel med alla musikinstrument med MIDI-standardgränssnitt

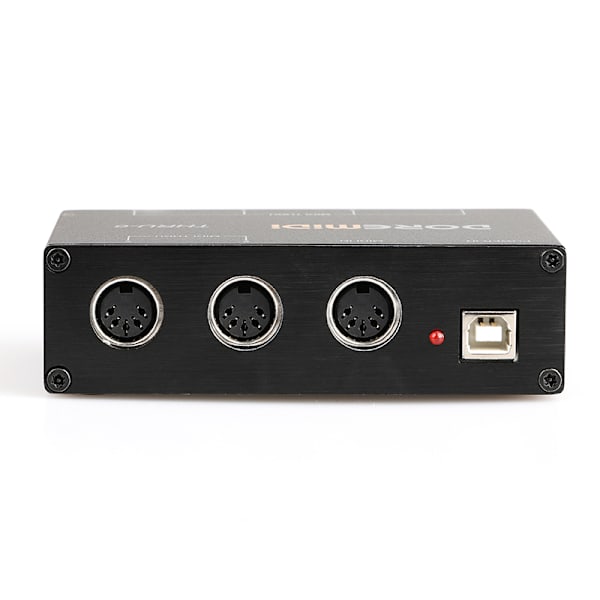

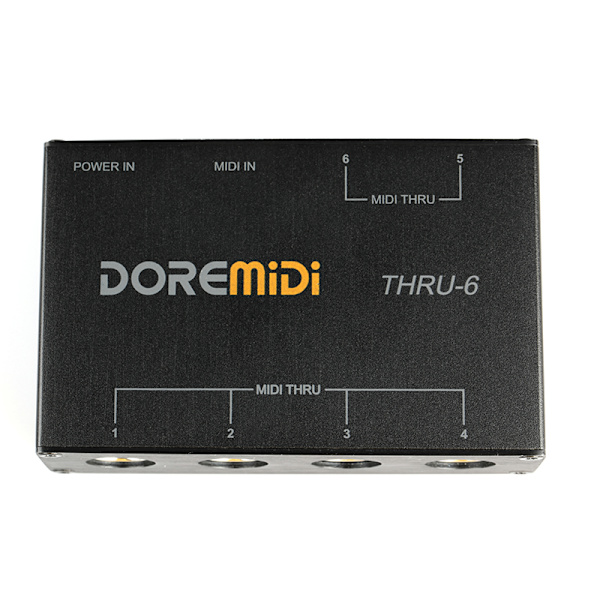

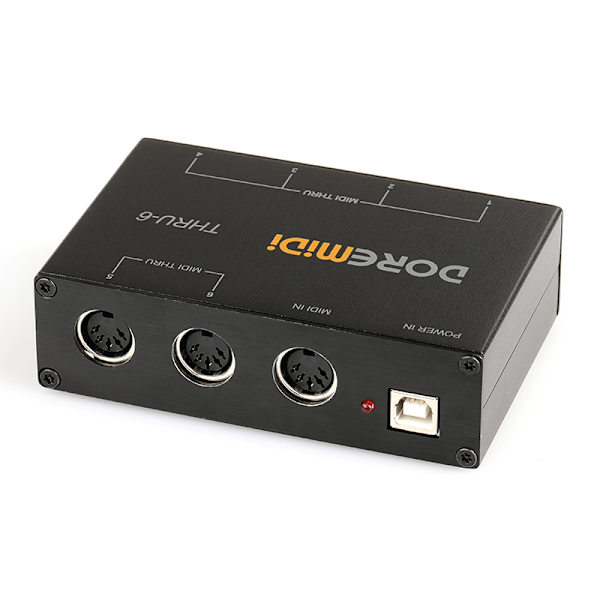

3. Produktgränssnitt
POWER IN: Produktens power , använd USB-B-kontakt för att förse produkten med power ,
matningsspänning 5V/1A, med power .
MIDI IN: MIDI-ingångsgränssnitt, med en standard femstifts MIDI-kabel, ansluten till utgången
MIDI-enhetens gränssnitt.

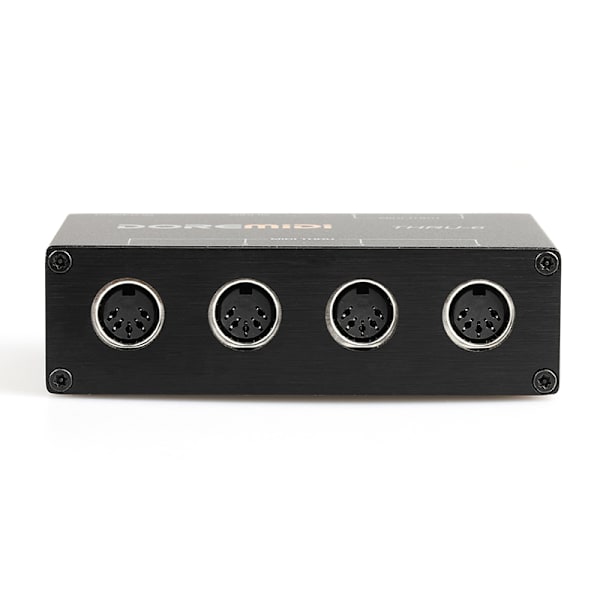

MIDI THRU1-6：6 MIDI-utgångsgränssnitt, med en standard femstifts MIDI-kabel, ansluten till
MIDI-enhetens ingångsgränssnitt.
4. Produktanslutning

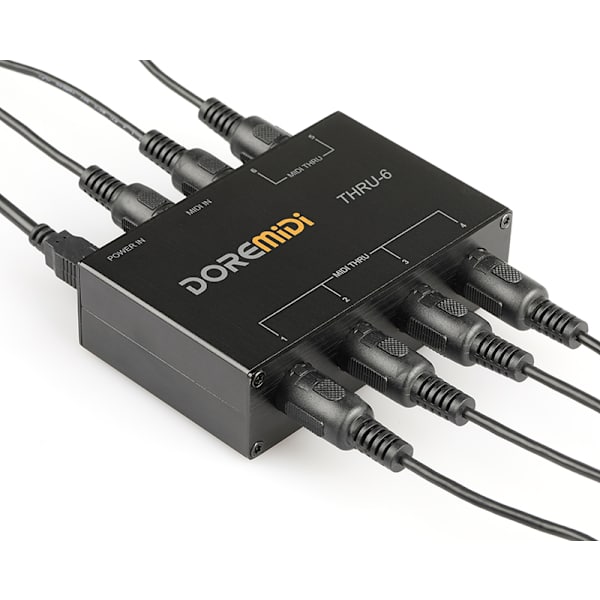

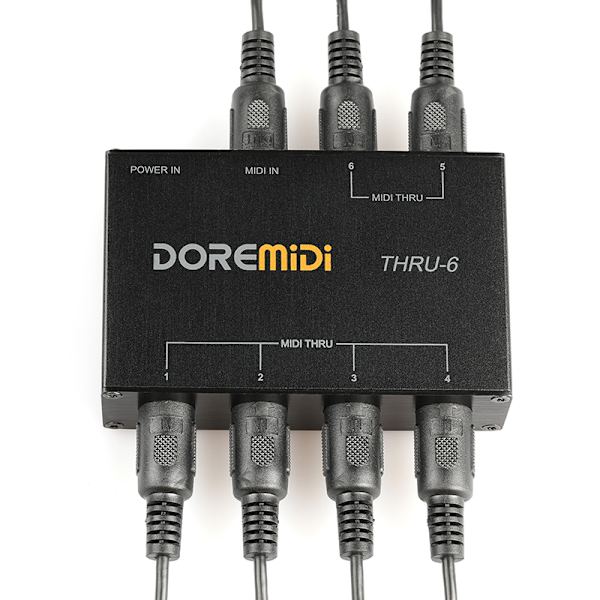

Stöd upp till 1 MIDI-ingång och 6 MIDI-utgångar samtidigt:
Obs: Beroende på situationen kan du välja om du vill förse produkten med power via POWER IN. I de flesta fall, om du ansluter 3 eller 4 MIDI THRUs, behöver du inte power. Huruvida power tillförs eller inte beror dock på om power till MIDI IN är tillräcklig.
Obs: Power Drivs av USB-B-gränssnitt, 5VDC (ingår ej)
