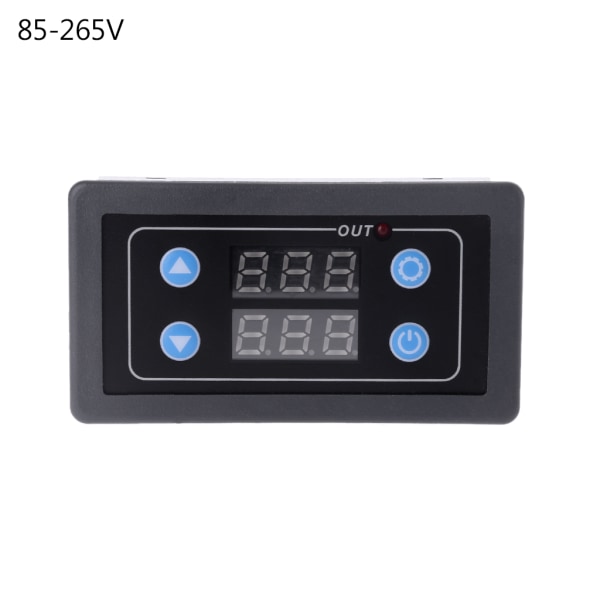

DC12V AC220V/85-265V digital display för tidsrelämodul Timercykelkontrollrelämodul
helt ny och hög kvalitet
Funktioner:
Tidsintervall: 0-999 ms, 0-999 s, 0-999 m, 0-999 h
Power : DC12V, AC85-265V (110V 220V)
Statisk power: <0,6W
Power: <2000W (max)
Arbetsström: 10A (max)
Mått: 71x39x25mm/2,8x1,54x0,98tum
Svart färg
Antal: 1 st
Obs: 1.för DC- och AC-ledningar är desamma, den positiva polen motsvarar den spänningsförande ledningen och den negativa polen motsvarar den neutrala linjen.
2. Tillåt 0-1 cm fel på grund av manuell mätning. pls se till att du inte bryr dig innan du bjuder.
3. På grund av skillnaden mellan olika bildskärmar kan bilden kanske inte återspegla objektets faktiska färg. Tack!
Förpackningen innehåller:
1 x för tidsfördröjningsrelämodul
----------------------------------
Användningsinstruktioner för produkten:
Denna produkt har fyra funktionstangenter: öka knapp, minska knapp, set , bekräfta knapp
Efter att användaren har fått produkten, förstå först funktionsknapparna för produkten, vilket är fördelaktigt för kundens nästa användning.
för tidsinställning: Tryck kort på inställningsknappen, T1 digitalröret blinkar. Under den blinkande perioden set in genom att lägga till eller subtrahera knappen. Efter inställningen, tryck på inställningsknappen igen, det digitala T2-röret blinkar, och knappen kommer att läggas till eller subtraheras under blinkningen. Set in tidpunkten för tid T2. Det finns två sätt att spara data efter inställning. Den första kan vänta i 6s, det digitala röret slutar blinka, systemet sparar automatiskt inställningen för tid, och den andra kan trycka på inställningsknappen igen för att spara data.
Parameterinställning: Tryck och håll in inställningsknappen för att gå in i parameterinställningsläget. Det finns tre uppsättningar parametrar för användaren att set in P0, P1, P2.
P0: Tidsintervall, P1: Driftläge, P2: Justering av displayens ljusstyrka. P0, P1, P2 kan växlas genom att trycka kort på inställningsknappen. Under motsvarande parametrar kan motsvarande parametrar set in genom att addera eller subtrahera genom att trycka på knappen.
P0--0 representerar ett tidsintervall på 0,1 sekunder.
P0--1 representerar tidsintervallet är sekunder.
P0--2 representerar tidsintervallet är en bråkdel.
P0--3 representerar tidsintervallet för tid.
P1--0: Reläfördröjning efter T1 för tid (T1 timing).
P1--1: Reläet släpps efter fördröjningen av T1 för tid (T1 timing).
P1--2: Efter fördröjningen för tid T1 stängs reläet (T1 timing), och sedan släpps reläet efter T2 för tid (T2 timing), och slutar.
P1--3: Reläet släpps efter fördröjningen för tid T1 (T1 timing), och sedan stängs reläet efter T2 för tid (T2 timing), och slutar.
P1--4: Efter fördröjningen för tid T1, stängs reläet (T1 timing), och sedan släpps reläet efter T2 för tid (T2 timing), och cykeln upprepas.
P1--5: Reläet släpps efter fördröjningen för tid T1 (T1 timing), och sedan stängs reläet efter T2 för tid (T2 timing), och cykeln upprepas.
P2--0 till P2--5 är justeringar av displayens ljusstyrka som användaren kan set in baserat på komfort.
P2--OFF: Power , användaren ställer in P2 till OFF-läge, systemet kommer automatiskt att stänga av displayen efter 10s, gå in i power , tryck på valfri knapp för att vakna.
Bekräftelseknappen har två huvudfunktioner:
Funktion 1: När alla parameterinställningar är klara, tryck på Enter för-tangenten för att spara inställningsdata och börja arbeta. Om du trycker på ENTER-knappen igen under drift implementeras pausfunktionen, reläet kopplas bort och knappen återställs igen.
Funktion 2: Trigga funktionen igen. När timern slutat fungera normalt måste den fungera igen. Tryck kort på bekräftelseknappen för att återställa tid.
Till exempel: En kund måste till exempel slå på maskinen i 10 sekunder, stänga av den i 20 sekunder och cykla. Inställningsmetoden är som följer:
T1 ställer in för tid 10, T2 ställer in fo
