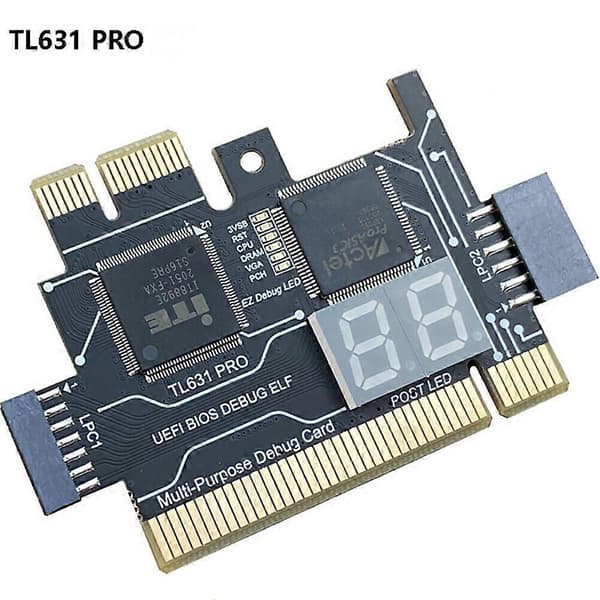

1. TL631 PRO använder det nya 130-nanometers actel ProASIC3 flashminneseriechipet med ett nytt rent system. Ärver familjens designspråksstil.

2. Drivenhetsmodul: BGA-typ drivenhetsmodul, dold deldesign.

3. TL631 PRO-kortet visar inga motstånd och kapacitans, det ser vackert och generöst ut. Använd det mer fritt.

4. Integrerad patch digital tub: Självutvecklad bindande digital tub, LED-kärna av märket, ljus och bekväm, tunn och vetenskaplig känsla.

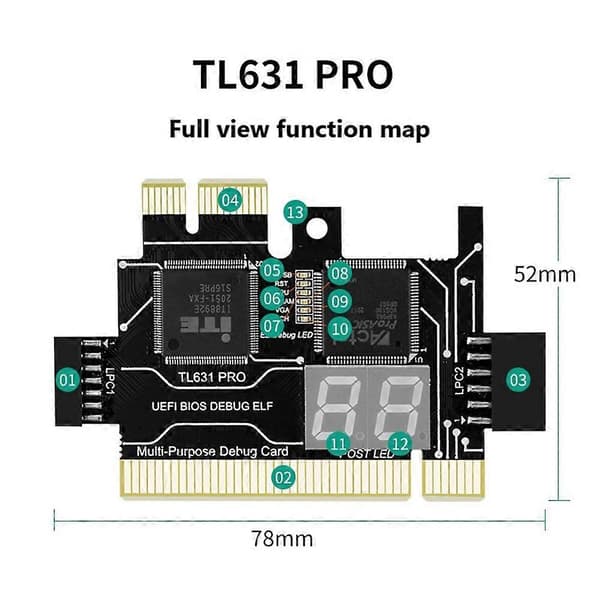

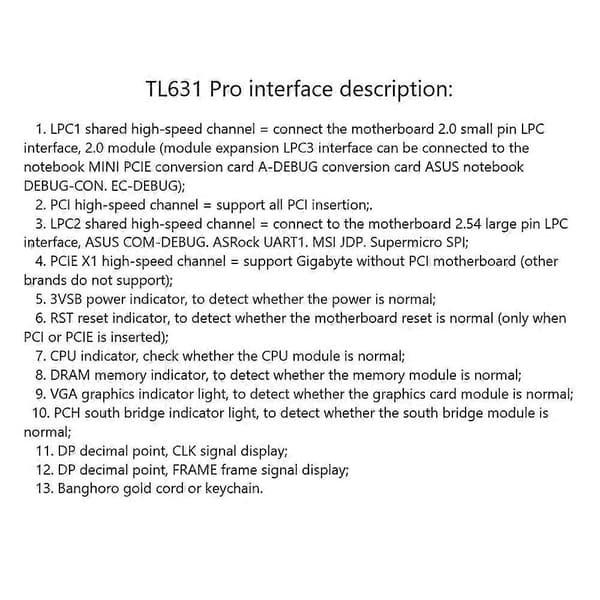

TL631 Pro gränssnittsbeskrivning:

1: LPC1 delad höghastighetskanal = anslut till moderkortets 2.0 lilla stift LPC-gränssnitt, 2.0 modul

(Modulutökning LPC3-gränssnitt kan ansluta notebook MINI PCIE-konverteringskort, A-DEBUG-konverteringskort, notebook DEBUG-CON. EC-DEBUG).

2:PCI höghastighetskanal = stöder alla PCI-platser.

3:LPC2 delad höghastighetskanal = anslut till moderkortets 2.54 stora stift LPC-gränssnitt, COM-DEBUG. UART1, , SPl.

4:PCIE X1 höghastighetskanal = stöder moderkort utan PCI (andra stöder inte).

5:3VSB strömindikator, för att detektera om strömmen är normal.

6: återställningsindikator, för att detektera om moderkortets återställning är normal (endast när PCI eller PCIE är isatt)

7:CPU-indikatorlampa, för att detektera om CPU-modulen är normal.

8:DRAM minnesindikator, för att detektera om minnesmodulen är normal.

9:VGA grafikindikatorlampa, för att detektera om grafikkortsmodulen är normal.

10:PCH sydbryggeindikatorlampa, för att detektera om sydbryggmodulen är normal.

11:DP decimalpunkt, CLK signalvisning.

12:DP decimalpunkt, FRAME ramsignalvisning.

13:trådningshål

Färg: svart

Material: PCB-kort + elektroniska komponenter

Storlek: 78 x 52mm

Typer: A



Paketets innehåll:

1 x TL631 Pro Diagnostikkort



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
