4-bitars icke-inverterande omvandlare använder separata konfigurerbara spänningskenor. Port A är utformad för att följa VCCA. Vcca accepterar alla matningsspänningar från 1,2V till 3,6V. Port B är utformad för att följa Vccb. Vccb accepterar alla matningsspänningar från 1,65V till 5,5V. Detta möjliggör universell lågspännings dubbelriktad översättning mellan alla spänningar 1,2V, 1,5V, 1,8V, 2, 5V, 3,3V och 5V noder. Vcca får inte överstiga Vccb.
När utgångsaktiveringsingången () är låg, placeras alla utgångar i högimpedanstillstånd. För att säkerställa högimpedanstillståndet vid på- eller avstängning måste länkas till GND via ett pull-up-motstånd; Det minsta motståndsvärdet bestäms av drivrutinens sökfunktion. TXB0104 är utformad så att ingångskretsen drivs av Vcca. Denna enhet är fullständigt specificerad för högspänningsapplikationer. partiell avstängning med Ioff. Ioff-kretsen inaktiverar utgångar, vilket förhindrar skador på bakflödet av genom enheten när den är avstängd.
1,2V till 3,6V på port A och 1,65V till 5,5V på port B (Vcca mindre än Vccb lika);
Vcc-isoleringsfunktion Om någon av Vcc-ingångarna är vid GND, är alla utgångar i högimpedanstillstånd;
Ingångskrets refererad till Vcca;
Låg strömförbrukning, 5μA Icc max;
Ioff stöder drift i delvis avstängningsläge;
Lockout-prestanda överstiger 100mA Enligt JESD 78, klass II;
ESD-skydd överstiger JESD 22
Port A
2500V human body model (A114-B)
200V maskinmodell (A115- A)
1500V Loaded Device Model (C101)
Port B
+ / - 15kV Human Body Model (A114-B)
200 -V Maskinmodell (A115-A)
1500-V Loaded Device Model (C101)
Paketinnehåll:

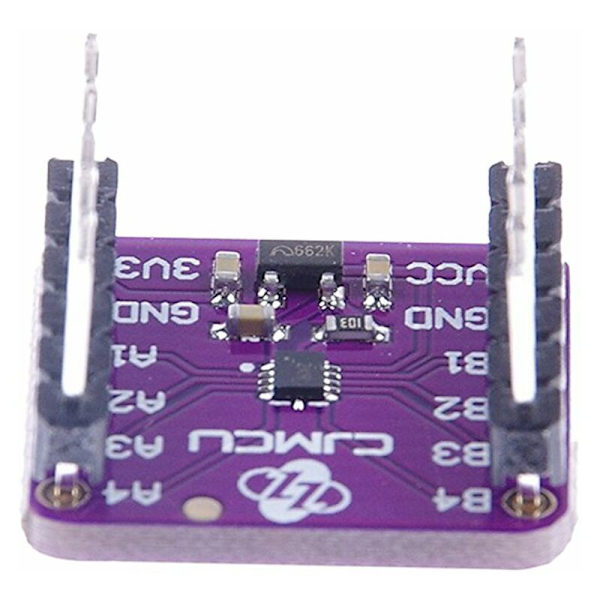

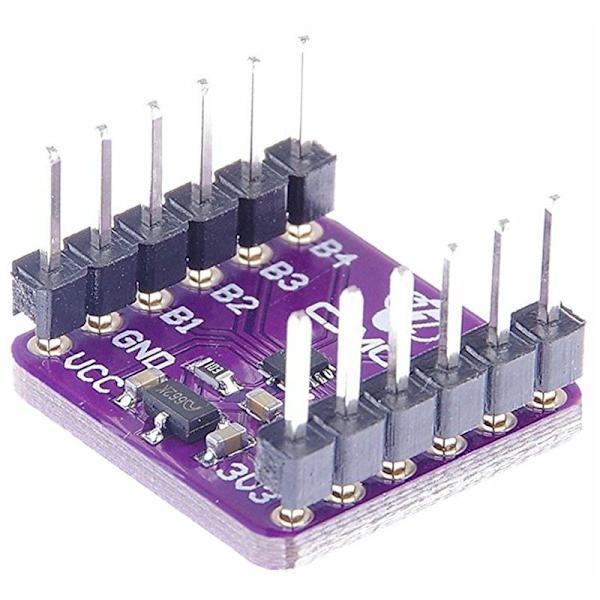

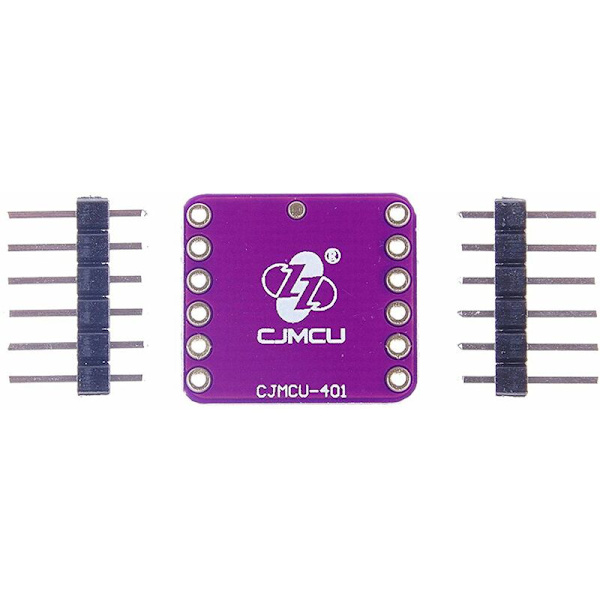

1 * TXB0104 4-bitars dubbelriktad spänningsnivåomvandlare med automatisk riktningsdetektering och + / - 15kV ESD-skydd
