AX99100 är en en-chip lösning som helt integrerar PCIe 2.0 slutpunktsstyrenhet och SerDes med kringutrustning, såsom två/fyra höghastighets seriellportar, en parallellport, I2C-mästare, höghastighets SPI, lokal buss (ISA-liknande) och GPIO.

Den består av fyra huvudkonfigurationer som 2S (PCIe till Dual Serial), 2S+1P (PCIe till Dual Serial och Single Parallel), 2S+SPI (PCIe till Dual Serial och SPI) och LB (PCIe till Dual Serial och SPI) Lokal buss/ISA) - Liknande)

Lämplig för olika typer av applikationer.

AX99100 är förpackad i ett 68-stifts QFN-paket och är RoHS-kompatibel. Den stöder kommersiellt betyg på driftstemperaturintervall från 0 till 70 och industriellt betyg på temperaturintervall från -40 till 85.



PCI Express

Enkel (X1) PCI Express slutpunkt med integrerad PHY-styrenhet

Uppfyller PCI Express-kortspecifikationer, PCI Express 2.0

PCI Power Management 1.2-kompatibel

Stöder äldre och avbrott, ASPM-strömhantering

-232 seriellt gränssnitt

Dubbel eller Quad UART

Stöd -232/-422/-485 multiprotokoll

Dubbelriktade hastigheter upp till 25 Mbps per port

Fullt seriellt modemkontroll

Stöd för hårdvaru- och programvaruflödeskontroll

Stöder 5, 6, 7, 8 och 9-bitars seriellformat

Stöder jämn, udda, ingen, mellanslag och markparitet

Stöder anpassade baudhastigheter via intern PLL eller extern klocka

Stöder on-chip 256-djup, sänd- och mottagningsvägar för varje seriell port

Stöd för fjärrväckning och ström

Hanteringsfunktioner

Stöd för avstängning av seriell transceiver

Stöd för långsam IrDA-läge (115200bps)

på alla seriellportar

Stöder multipunktapplikationer i 9-bitarsläge

Stöd för DMA-burstöverföring

Obs: Olika satser kan ha skillnader i produktutseende, färg och tryckta tecken, vilket inte påverkar användningen

Färg: Som visas

Material: PCB



Paketinnehåll:

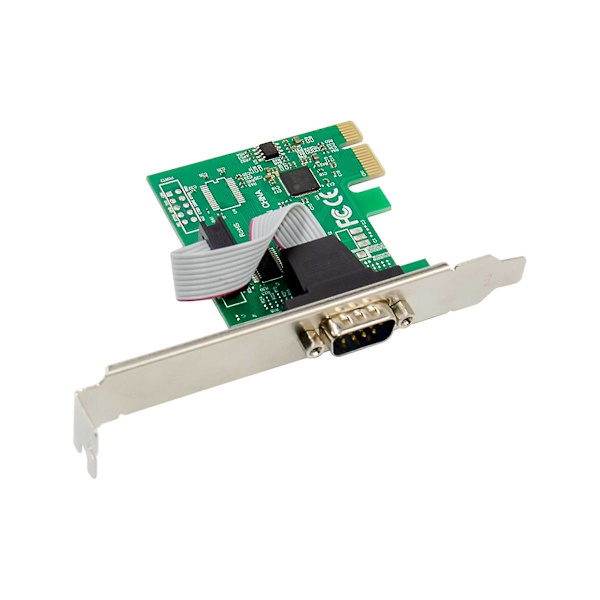

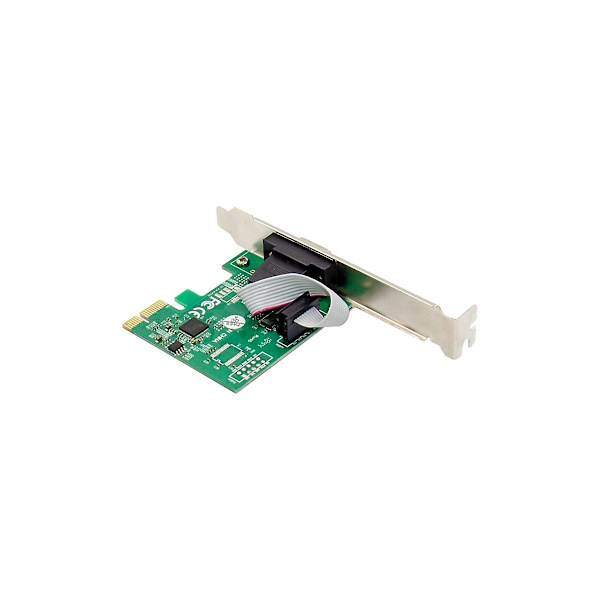

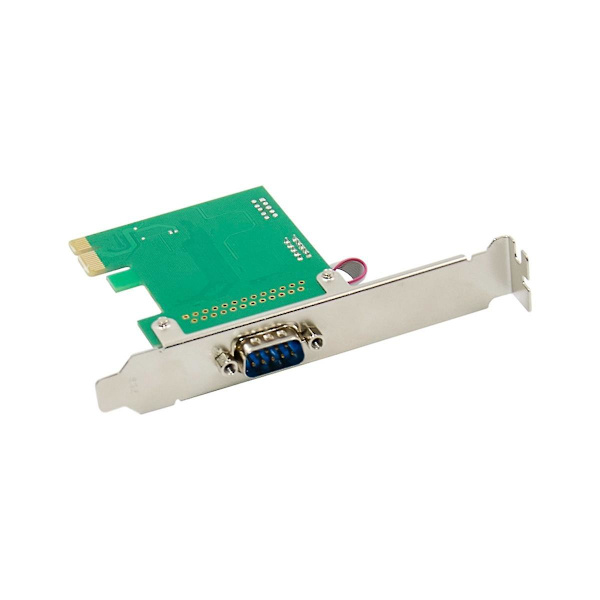

1 * PCIE AX99100 1S Seriell Portkort

1 * CD-drivrutin



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
