1. Laddar batteriet automatiskt.

2. Likriktar- och bromskretsen i denna kontroller använder en integrerad modul, vilket är mer avancerat vad gäller värmeavledning och tillförlitlighet.

3. Antar en helt förseglad och vattentät design, och skyddsgraden når över IP67. Den kan användas normalt under lång tid även i vatten.

Anmärkningar: Bekräfta att utspänningen från vindturbingeneratorn överensstämmer med batteriets märkspänning. Anslut kablarna i följande ordning, anslut först batteriets positiva och negativa poler och anslut sedan fläktens trefasiga spänningsutgång.

Anslut batteriet och vindturbinen till kontrollern i enlighet med instruktionerna. Omvänd polaritet eller felaktig position leder till onormal drift av systemet eller till och med fullständig skada på kontrollern.

Kopplingsläge:

1. Anslut batteriets positiva och negativa poler till kontrollerns batteris positiva (röda) och negativa (svarta) terminaler.

2. Anslut respektive vindturbinens trefasiga utspänning till kontrollerns fläkts trefasiga ingång (grön linje).

Parametrar:

1. Maximal ingångs-AC-spänning: AC35V

2. Utspänning: 12V / 24V

3. Batteriladdningens brytspänning: 14.5V 0.3V / 29V 0.3V

4. Maximal laddningsström: 15A (12V) maximal laddningsström: 10A (24V)

5. Vindgeneratorns hastighetsbegränsningsspänning 14.5V 0.3V, 29V 0.3V

6. Skyddsnivå: IP67

7. Statisk strömförbrukning: 0.008A

8. Bärande effekt: 800W

9. Maximal bärande vindhastighet: .12

10. Arbetstemperatur: -35 C - 65 C

11. Ingångskablage: tretrådssystem

12. Kontrollläge: 12V/24V kompatibel

13. Installation: bultad

14. Vänd inte de positiva och negativa polerna för att undvika att kontrollern bränns.

Användning: Vindkontroller

Färg: Blå

Material: aluminiumlegering

Paketets innehåll:

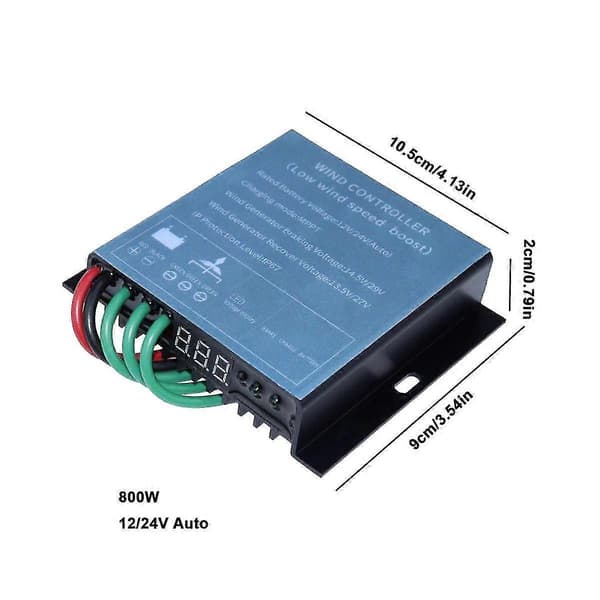

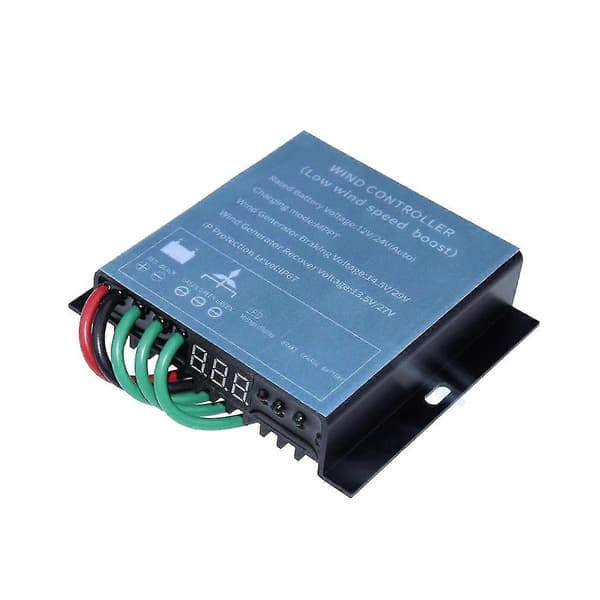

1 x MPPT Vindgenerator Kontroller

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
