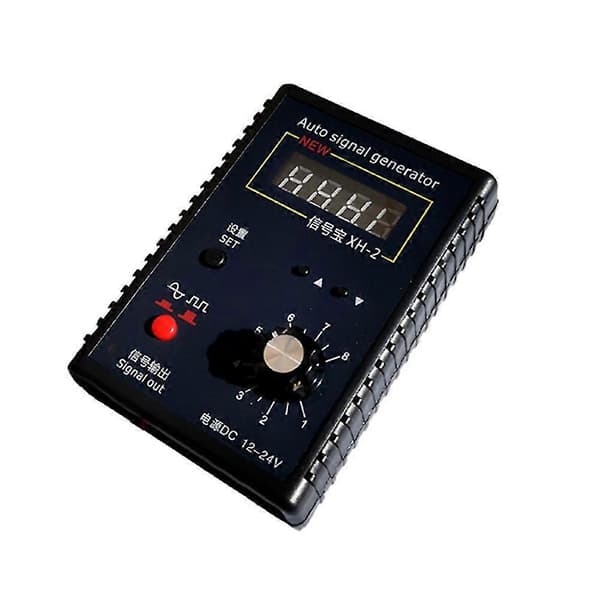

1. Omkoppling av utsignalstyp: RÖD Knappfunktion: Magnetoelektrisk signal och Hall-signal omkopplingsknapp. Tryck ner knappen: den matar ut magnetoelektrisk signal. Släpp knappen: den matar ut Hall-signal. För vissa generatorer, när du trycker ner den röda knappen, matar den ut Hall-signal, släpp knappen, matar ut magnetoelektrisk signal.2. Kan använda multimeter för att kontrollera utsignalstyp. Använd multimeter (20V mätning) för att testa signalgeneratorns utgång, om utgången är cirka 5,8V, är utgången Hall-signal, om utgången är 0V, är utsignalstypen magnetoelektrisk signal.3. Om driftströmförsörjningsingång: Driftströmförsörjningen för den signalgeneratorn är 12VDC, kan använda 12V strömförsörjningen för bilens batteri, eller någon annan 12V reglerad switchad strömförsörjning eller AC/DC strömadapter.4. Om signalutgång GND. Om du använder Hall-signalutgång, är signalutgång GND och driftströmförsörjning GND i gemensam jord, om du använder 12V driftströmförsörjning från bilens batteri, behöver du bara ansluta signalutgångens positiva ledning.5. Om du använder magnetoelektrisk signalutgång, är signalutgång GND och driftströmförsörjning GND INTE i gemensam jord, måste korrekt ansluta både den positiva ledningen för utsignalen och den negativa GND-ledningen för utsignalen, så att signalgeneratorn kan fungera normalt.Vevaxelpositionssensorsignalsimuleringsutgång: inklusive 9 typer av signal med saknade tänder: 58+2, 58+1, 57+2, 57+1, 37+1, 36+2, 35+1, 34+2, 22+1.En typ av standard 60+0 signalsimuleringsutgång.Magnetoelektrisk signal eller Hall-signalutgång. Utgångsamplitud/toppvolt är lika med strömförsörjningsingång, kan justeras genom att lägga till potentiometer.Använd 60+0 signal till fordonshastighetssensorsignalutgång.Använd 60+0 signal för att driva vägmätare eller testa vägmätare.ABS-sensor, optisk sensorsignalsimulering.UtgångsparametrarAlla typer av signaler har bäddats in i signalgeneratorn och kan visas på LED-skärmen som referens, inget behov av att ladda ner programvara.En knapp växlar mellan magnetoelektrisk signal och Hall-signal, bekvämt att använda.9 frekvensområden, exakt frekvensutgång.01 hänvisar till 2Hz-1KHz frekvensområde.02 hänvisar till 2Hz-2KHz frekvensområde.03 hänvisar till 2Hz-3KHz frekvensområde.04 hänvisar till 2Hz-4KHz frekvensområde.05 hänvisar till 2Hz-5KHz frekvensområde.06 hänvisar till 2Hz-6KHz frekvensområde.07 hänvisar till 2Hz-7KHz frekvensområde.08 hänvisar till 2Hz-8KHz frekvensområde.09 hänvisar till 2Hz-100Hz frekvensområde.färg: SvartMaterial: ABS + elektroniska komponenterPaketets innehåll:1 x automatisk fordonssignalgenerator1 x Testklämma1 x Engelsk manualEndast ovanstående paketinnehåll, andra produkter ingår inte.Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
