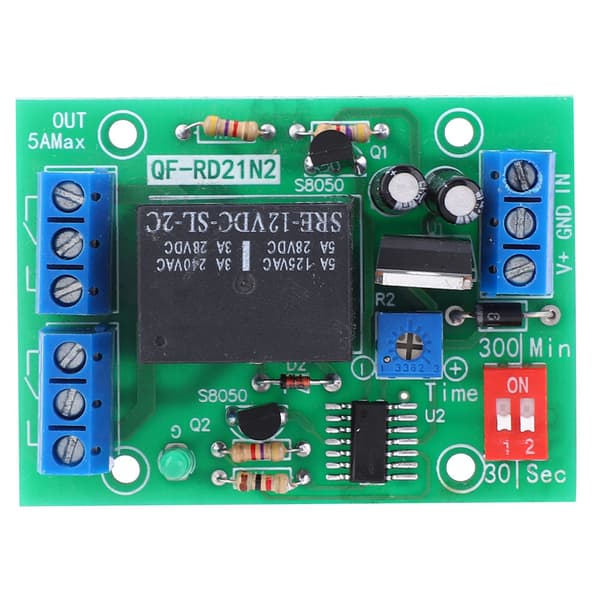

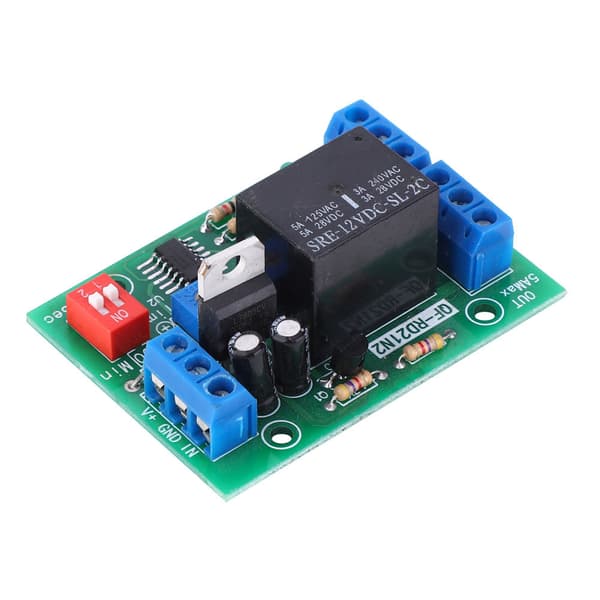

Artikeltyp: Fördröjning i relämodul
spänning: 12V DC (10-16V)
Strömförbrukning: <1.0w
Utgång: Passiv utgång (torr kontakt), två uppsättningar relä no + nc utgång. Överskrid inte 5A i varje grupp.
Livslängd: 100 000 åtgärder
Ingång: Spänningssignal, giltig signal över 1,5V, ström behöver minst 0,1MA
Terminal
V+: Strömförsörjning +
GND: Strömförsörjning -, även referens GND för signalspänningen
in: Signalspänningsingång, låg nivå under 1v, hög nivå över 1,5V och osäkerhet i mitten. Tål upp till 30V
NO1: Relä NO Kontakt 1
NC1: Relä NC-kontakt 1
Com1: Reläkontakt Gemensam Plint 1
NO2: Relä NO Kontakt 2
NC2: Relä NC-kontakt 2
Com2: Reläkontakt Gemensam terminal 2
Inställning av tidsintervall:
När väljaren är inställd på 30-läge betyder det att 0-30 är justerbart
När väljaren är inställd på 300-läge betyder det att 0-300 är justerbart
Justering av tidsvärde:
Vrid tiden för att öka tiden för att minska tiden för att minska Är inställd på SEK-läget är enheten: Sekund
När väljaren är inställd på min-läget är enheten: minut
Exempel:
Kräver en fördröjning på 50 minuter:
1. Ställ in tidsintervallet på 300-position
2. Ställ in tidsenheten på min position
3. Justera det justerbara motståndet till 50-läget.
Applikation:
Använd med gränslägesbrytare och induktionsbrytare för att uppnå:
1. Stäng automatiskt dörren efter timeout
2. Övervakning av produktavbrott i löpande band
3. Övervakning av vatten-/luftflödesavbrott
