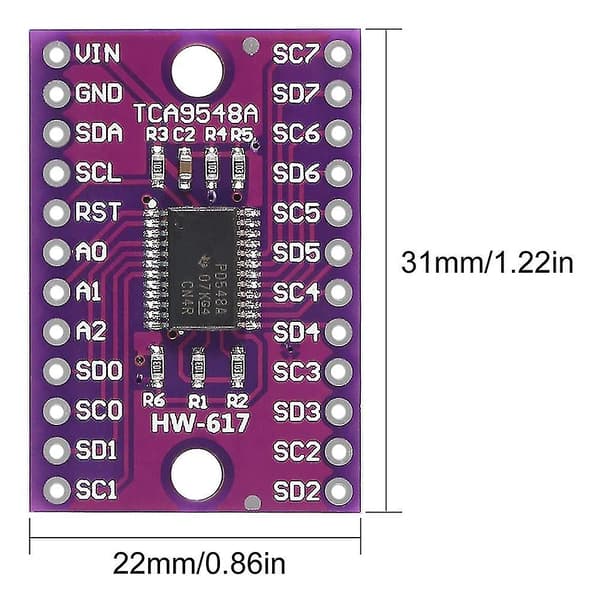

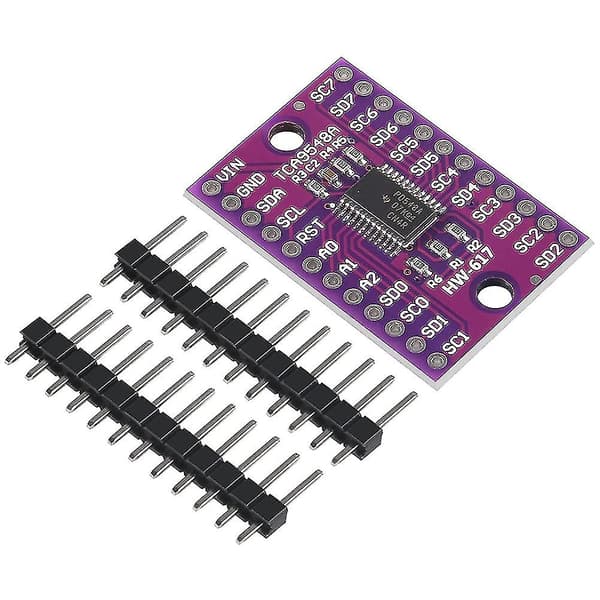

TCA9548A-adaptern ansluts till I2C-enheter med samma adress på samma I2C-port på huvudstyrkortet för normal kommunikation och användning. Det finns 8 I2C-gränssnitt på en expander, och det finns åtta dubbelriktade switchar som kan styras via I2C-bussen. Detta innebär att när 1 expander har anslutits kan 8 enheter med samma adress kopplas till samma I2C-port. När 8-kanals expansionskortet används är standardadressen för denna expander 0x70, men adressen kan ändras och ställas in mellan 0x70~0x77 efter behov. Upp till 8 expandrar kan kaskadkopplas på adresserna 0x70~0x77, och varje expander kan ansluta 8 enheter med samma adress. Detta gör det möjligt att ansluta 64 enheter med samma adress till samma I2C-port. Expansionskortet TCA9548A är kompatibelt med IIC-bussen och systemhanteringsbussen (SMBus), har aktiv låg återställningsingång, stöd för hot-plugging, låg standby-ström, ingen glitch vid uppstart, samt stöd för spänningsnivåskiftning mellan 1,8V, 2,5V, 3,3V och 5V bussar. TCA9548A I2C IIC multiplexer breakout-kortet kan, beroende på innehållet i de programmerbara styrregistren, styra vilken enskild SCn/SDn-kanal eller kombination av kanaler som helst. När en timeout eller annan felaktig operation inträffar kan systemmastern återställa TCA9548A genom att sätta /RESET-ingången låg. På samma sätt avmarkerar en power-on-reset alla kanaler och initierar I2C/SMBus-tillståndsmaskinen. Återställning och initiering kan också uppnås genom att aktivera /RESET utan att behöva stänga av enheten. Switchen har en design som gör att VCC-stiften kan användas för att begränsa den maximala höga spänningen genom TCA9548A. CJMCU-9548 TCA9548 tillåter olika busspänningar på varje kanalpar, vilket gör att 1,8V, 2,5V eller 3,3V-komponenter kan kommunicera med 5V-komponenter utan ytterligare skydd. För varje kanal drar externa pull-up-motstånd upp busspänningen till önskad spänningsnivå. Alla I/O-stift tål 5V. Material: Plast + Metall. Färg: Lila. Paketets innehåll: 10 x TCA9548A I2C IIC 8-kanals expansionskort. Endast ovanstående paketinnehåll ingår, övriga produkter ingår ej. Obs: Ljus och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig något från den verkliga varan. Mätfelet är +/- 1-3 cm.
