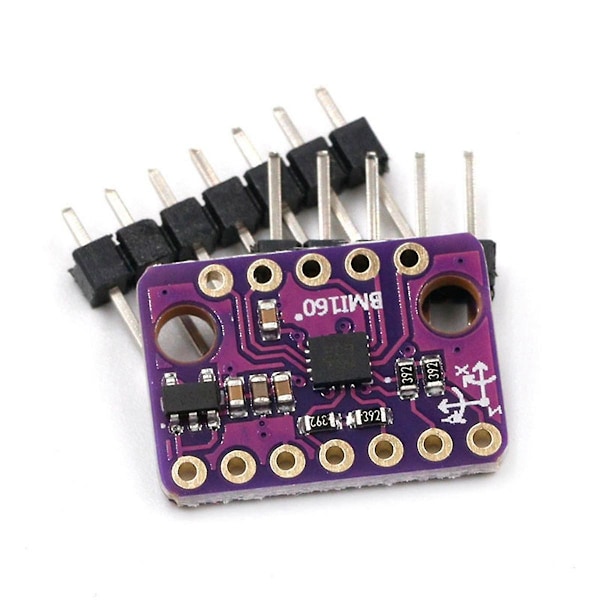

Produktintroduktion: Modulen använder för 's nya BMI160 6-axliga tröghetsrörelsesensor i ett MEMS-sensorpaket som integrerar den bästa 16-bitars 3-axliga accelerometern med ett 3-axligt gyroskop med ultralåg effekt.

Modulen kan mata ut accelerationsdata (accelerationsvärden som detekteras av enheten i X-, Y- och Z-riktningarna) och gyroskopdata (hastigheten med vilken enheten roterar runt X-, Y- och Z-axlarna). När accelerometrar och gyroskop arbetar i fullhastighetsläge är den typiska strömförbrukningen så låg som 950A, vilket bara är 50 % eller mindre av strömförbrukningen för liknande produkter på marknaden.

Designad för smartphones, surfplattor och bärbara enheter, för BMI160 inkluderar en inbyggd smart stegräknaralgoritm som läser antalet steg direkt via registren.

Den inbyggda 3-axliga accelerationen och det 3-axliga gyroskopet möjliggör rörelsedetektering som löpning och fitness. Modul inbyggt LDO-krafthanteringschip, VIN stöder 3,2~6V bred spänningsförsörjning, har också ett separat 3,3V-gränssnitt, kompatibelt med för 3,3V och 5V kontroller direkt drift.



Applikationsscenario:

1. Gångsteg

2. Accelerationsdetektering

3. Lutningsmätning

4. Visningsomkopplare horisontellt / vertikalt läge

Tekniska specifikationer:

Arbetsspänning: 3,2V~6V

Strömförbrukning: Mindre än 1mA

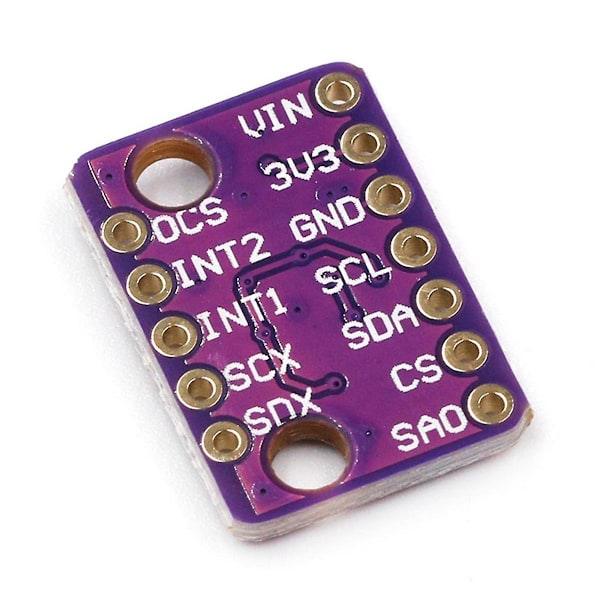

Gränssnittsläge: 2,54 stiftlist

Acceleration valbar skala: 2g/4g/8g/16g

Gyro valbar skala: 125/s, 250/s, 500/s, 1000/s, 2000/s

Accelerometer nollpunktsdrift: 40mg

Gyro nollpunktsdrift: 10/s

Programmerbar frekvens: 25/32Hz~1600Hz

6D-detektering och positionering

16-bitars datautgång

Slagtålighet: 10 000 gx 200s

2 programmerbara avbrottsgeneratorer

Inbyggd 1024

Arbetstemperatur: -40C ~ +85C

Material: PCB

Färg: Som visat



Paketets innehåll:

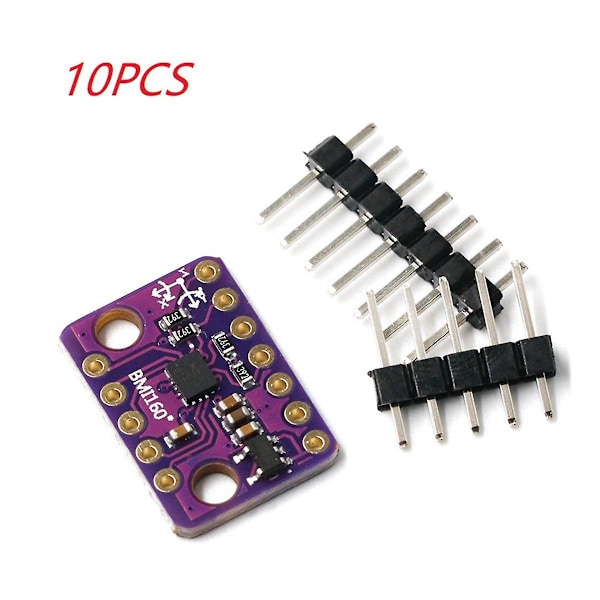

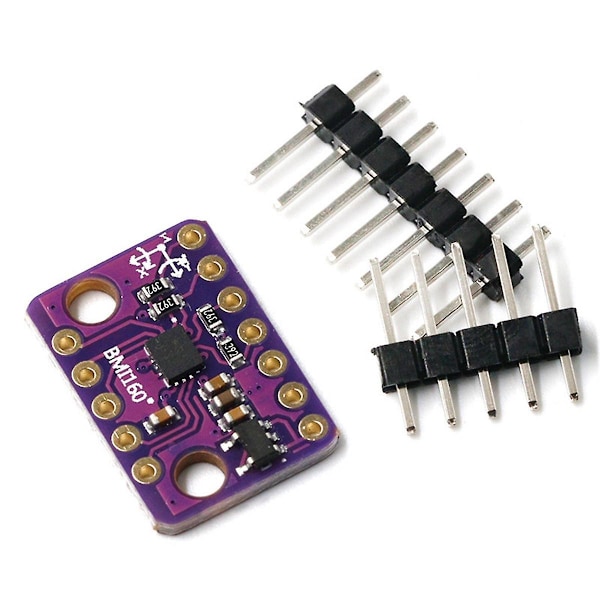

10 set Accelerometer Sensor Module



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
