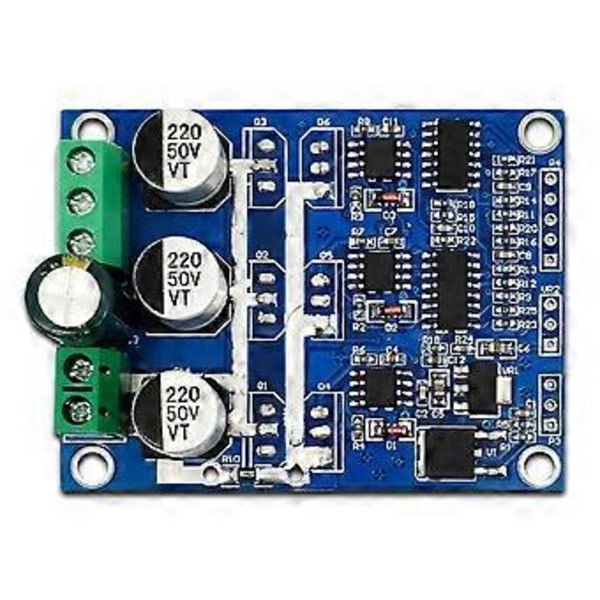

DC borstlös Hall-drivkort använder JY01-chipet som kärna, med LM339-komparatorn och IR2101s gate-drivrutin IC, för att tillhandahålla en effektiv och stabil DC borstlös motordrivningslösning. Drivkortet stöder exakt styrning av Hall-borstlösa motorer. Det behöver bara ansluta Hall-signalledningen och motorns UVW trefasledning för att styra motorrotationen.
Stöder SPWM-drivläge, hastighetsjustering via PWM-signal och kan styra motorns framåt- och bakåtrotation via stift.
Drivkortet har överströms- och övertemperaturskyddsfunktioner för säker och stabil drift av motorn.
Ingångsspänning: 12~37V
Stöder maximal utgångsström 5A

Inbyggt Hall-sensorgränssnitt, stöder Hall-borstlös motor
Motorhastigheten justeras med potentiometer
Inbyggd skyddskrets, med överströms- och övertemperaturskyddsfunktion för säker drift av motorn
Stöder SPWM-drivläge
Använder LM339 högpresterande komparator för att förbättra signalstabiliteten
Bruksanvisning:
1. Strömförsörj drivkortet (DC 12-37V)
2. Anslut potentiometern och vrid potentiometervredet moturs till lägsta växeln för att förhindra att motorn automatiskt slås på när den slås på
3. Anslut den borstlösa motorutgångsledningen (de tre ledningarna i den trefasiga borstlösa motorn kan anslutas i valfri ordning, och motorns rotationsriktning kan ändras genom att ändra anslutningsordningen för valfria två ledningar)
4. Anslut motorns Hall-signalledningar HA, HB,
5. Vrid långsamt potentiometervredet medurs och motorn börjar rotera.
Olika partier kan ha olika utseenden, men påverkar inte användningen
Färg: Blå
Material: PCB

Paketets innehåll:
1 x Motordrivkort
1 x Stiftlist 1 x Potentiometer

Endast ovanstående paketinnehåll, andra produkter ingår inte.
