Boost-modul

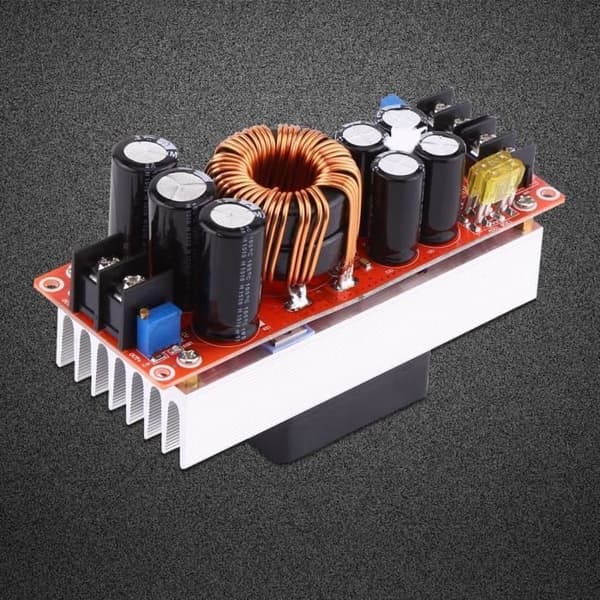

1500W 30A DC-DC Programmerbar Boost Converter Strömförsörjningsmodul Ingång 10-60V Utgång 12-90V

Strömförsörjningsmodulen använder en dubbel sendustmagnet lindad med 1,2 mm koppartråd.

100V/210A lågresistans MOS med stor effekt och strömingång, lämplig för högeffekts-LED och motorer.

MOS omvänd ingångsskydd stöds, så du behöver inte oroa dig för dåliga ingångsledningar och bränd strömförsörjning.

När batteriet används som ingång skyddar lågspänningsskyddet modulen och batteriet från skador på grund av överdriven urladdning.

Den förtjockade kylaren och den intelligenta temperaturstyrda kylfläkten har en bättre kyleffekt.

+ produkt

Justering av spänningen:

Öppna modulen utan belastning och justera sedan \"V – adj\"-potentiometern medurs för att öka och moturs för att minska. På grund av den stora utgångskapaciteten är svaret långsamt när du justerar hög spänning till låg spänning.

Strömjustering:

Justera \"cc a – adj\"-potentiometern moturs cirka 30 varv för att minimera utgångsströmmen innan du ansluter till lasten. Justera sedan \"cc a – adj\" medurs till önskat strömvärde. Om du använder en modul för att ladda batteriet, anslut till utgången när batteriet är helt urladdat. Ju mer energi som finns kvar i batteriet, desto lägre blir laddningsströmmen.

Ställa in låg ingångsspänningsskydd:

Om vi ställer in låg ingångsspänningsskydd för 12V-batteriet, anslut ingången till 10V och justera RV1 (öka medurs, minska moturs) tills UVLO slås på. Skyddsspänningen är nu 10V, det vill säga när batterispänningen sjunker till 10V kommer modulen inte att öka och utgångsspänningen kommer att vara densamma som ingångsspänningen.

Funktioner

Typ: Icke-isolerad Boost-modul (Boost) Ingångsspänning: DC10V till 60V

Maximal ingångsström: 30A (ingångsspänning 10V till 30V) 25A (ingångsspänning 31V till 60V)

Statisk ström: 15mA (ökar när 12V omvandlas till 20V)

Utgångsspänning: 12V till 90V (justerbar, standard 19V)

Maximal utgångsström: 20A (relaterad till skillnaden i ingångs- och utgångsspänning, ju större spänningsskillnad (ju större ström, desto lägre utgångsström. När strömmen är större än 15A, förstärk värmeavledningen)

Konstant strömområde: 0,8A till 20A (+/- 0,3A)

Omvänd ingångsskydd: Ja (150A MOS)

Lågspänningsskydd: Ja (V8 till 50V justerbar, självåterställning)

Drifttemperatur: – 40 °C till + 85 °C (Om temperaturen är för hög, förstärk värmeavledningen)

Frekvens: 150 kHz

Konverteringseffektivitet: 92% till 97% (Effektiviteten beror på ingångs-/utgångsspänning, ström och spänningsskillnad. Ju mindre skillnad, desto högre effektivitet)

Ingångsöverbelastningsskydd: Ja (Automatiskt skydd när ingången är större än 35A, spänningseffekten ökar inte)

Kortslutningsskydd: Ja (30A ingångssäkring)

Kopplingsläge: Terminal (använd högströms koppartråd)

Maximal uteffekt = ingångsspänning * maximal ström (om ingången är 12V, maximal uteffekt = 12V * 30A = 360w)

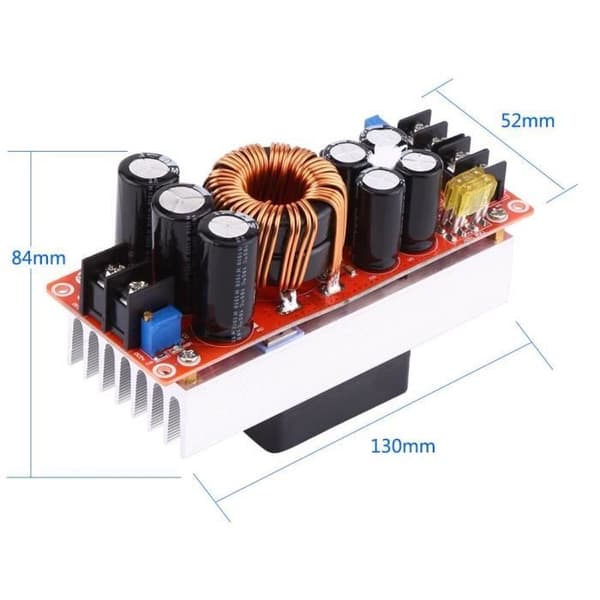

Mått: 130 x 84 x 52 mm / 5,11 x 3,3 x 2,04 tum

Obs:

1. Utgångskablarna får inte vändas eller kortslutas.

2. Om modulen är ansluten till en induktiv last måste den minsta ingångsspänningen vara högre (t.ex. 24V) och den maximala uteffekten måste vara lägre (t.ex. 500W).

3. Om ett lagringsbatteri, en switchande strömförsörjning, en solpanel eller en generator används som ingångsströmförsörjning måste lågspänningsskyddsvärdet sänkas, annars kan skador uppstå.

Paketet innehåller:

1 modul
