Detta är en 1,54 tum IPS LCD högupplöst flytande kristalldisplay-chipdrivrutinsmodul, och den släppte ST7789 och SPI.

IPS LCD-skärm. Hög effektivitetsdefinition. Justera skärmens riktning. Fullt synfält.

Arbetstemperatur: -20 Celsius - 70 Celsius. Luftfuktighet: 5% - 95% relativ luftfuktighet.

Produktnamn: 1,54 tum IPS LCD flytande kristalldisplaymodul

Driftspänning: 3,3V

Skärmstorlek: 1,54 tum

Upplösning: 240 x 240

Gränssnitts typ: SPI-utgång

Drivrutinschip: ST7789

Antal nålar: 8

Arbetstemperatur: -20 Celsius - 70 Celsius

Arbetsfuktighet: 5% till 95% RH

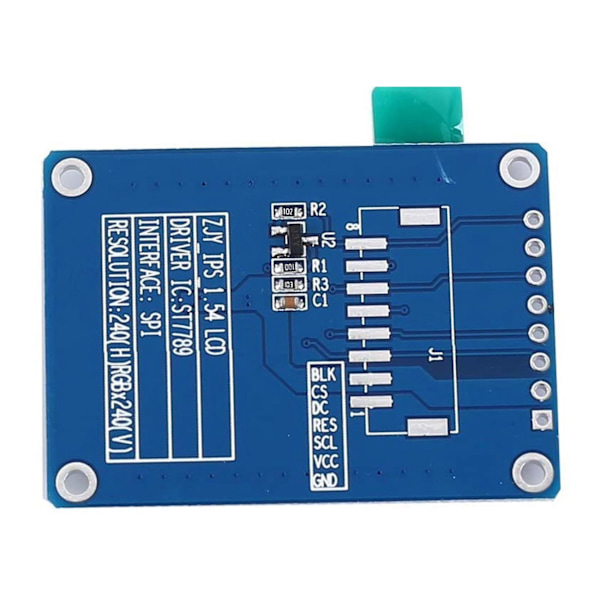

Gemensamma stift:

GND: negativt på strömförsörjningen

VCC: 3,3V ingångseffekt

SCL: SPI-klockterminal

SDA: SPI-datatminal

RES: OLED-skärmens återställningsterminal (behöver återställas en gång efter påslagning)

DC: data / terminal

: aktiveringssignal (tillgänglig på låg nivå)

: kontroll (tillgänglig på låga nivåer)

Färg: Blå

Material: PCB

Storlek: 44 x 32 x 4 mm

Paketinnehåll:

1 x 1,54 tum IPS LCD flytande kristalldisplaymodul

Endast ovanstående paketinnehåll, andra ingår inte.

Obs: Ljus och olika skärmar kan orsaka att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
