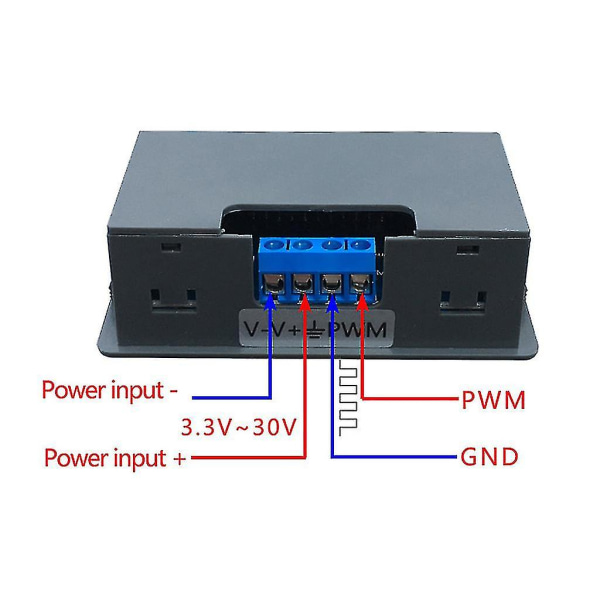

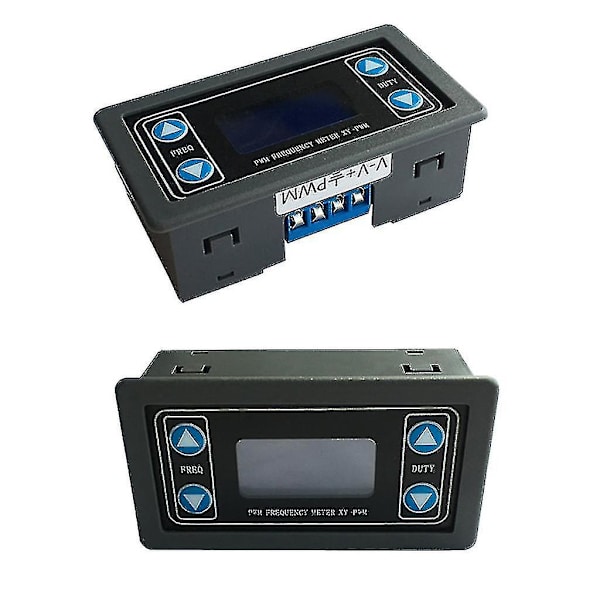

Arbetsspänning:33~30V;Frekvensområde:1Hz~150KHz;Frekvensnoggrannhet:noggrannheten är cirka 2% i varje intervallSignalbelastningsförmåga:utgångsströmmen kan vara runt 5~30ma;Utgångsamplitud:PWM-amplituden är lika med matningsspänningenOmgivningstemperatur:-20~+70 CModulbeskrivningPWM-utgången kan ställa in frekvens och arbetscykel respektiveFrekvensen är indelad i fyra områden: automatisk omkoppling:1XXX (utan decimalpunkt): den minsta enheten är 1Hz, och värdeintervallet är 1Hz~999Hz;Den minsta enheten för 2XXX (decimalpunkt i 100 bitar) är 001Khz, och värdeintervallet är 100Khz~999Khz;3XXX (decimalpunkt på tio platser): den minsta enheten är 01Khz; och intervallet är 100KHz~999KHz4XXX (decimalpunkt i tio bitar och 100 bitar): den minsta enheten är 1Khz; och intervallet är 1KHz~150KHzExempel på frekvensvisning: 100 indikerar PWM-utgång 100Hz puls;101 representerar pulsen för PWM-utgång 101K541 representerar pulsen för PWM-utgång 541KHz124 indikerar pulsen för PWM-utgång 124KHzArbetscykel:0~100%;Alla inställningar sparas genom att stänga av strömmenParameterinställningModulen har fyra oberoende knappar, som används för att ställa in frekvens och arbetscykel, stödjer kort tryckning (öka eller minska en enhet) och lång tryckning (snabbt öka eller minska), mycket enkelt, ställ in parametrarna sparas automatiskt, strömavbrott går inte förloratTillämpningsområde:1används som en fyrkantsvågssignalgenerator för att generera fyrkantsvågssignaler för experimentell utveckling2används för att generera fyrkantsvågssignaler som styr motordrifter3generera justerbar puls för MCU-användning;4generera justerbara pulser för att styra relaterade kretsar (PWM-dimning och hastighetsregleringsapplikationer)Storlek:78x42x26cm/307x165x102inch Obs:Tillåt 1-3 mm fel på grund av manuell mätningseftersom du inte har något emot det innan du lägger budPå grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färgTack Paketet innehåller:1x PWM Pulsfrekvens Arbetscykel Justerbar Modul
