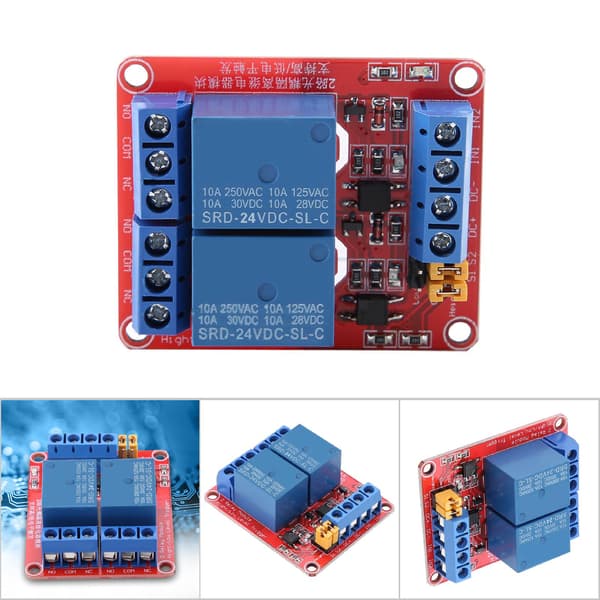

1、Modulen använder högkvalitativa reläer med normalt gränssnitt och maximal belastning: AC 250V/10A, DC 30V/10A.
2、Med SMT-optokopplarisolering har den stark drivförmåga och stabil prestanda; triggerströmmen är 5mA.
3、Moduler kan triggas genom att ställa in höga eller låga nivåer via trådbygel.
4、Feltolerant design, även om kontrolllinjen är trasig kommer reläet inte att röra sig.
5、Gränssnittsdesignen är humaniserad. Alla gränssnitt kan anslutas direkt via terminalen, vilket är mycket bekvämt.
Funktion:\r
\r
\r
Modulen använder högkvalitativa reläer med normalt gränssnitt och maximal belastning: AC 250V/10A, DC 30V/10A. \r
\r
\r
Med SMT-optokopplarisolering har den stark drivförmåga och stabil prestanda; triggerströmmen är 5mA; \r
\r
\r
Moduler kan triggas genom att ställa in höga eller låga nivåer via trådbygel. \r
\r
\r
Feltolerant design, även om kontrolllinjen är trasig kommer reläet inte att röra sig. \r
\r
\r
Gränssnittsdesignen är humaniserad. Alla gränssnitt kan anslutas direkt via terminalen, vilket är mycket bekvämt. \r
\r
\r
Utrustad med 4 fasta skruvhål, lätt att installera. \r
\r
\r
\r
Specifikation:\r
Arbetsspänning: 5V, 12V, 24V(Valfritt )\r
Max belastning: AC 250V/10A; DC 30V/10A\r
Kanal: 2\r
Produktdimension: 50*41*18.5mm / 2*1.6*0.7in\r
Strömlampa: Grön\r
Relälampa: Röd\r
\r
Kortfärg: Röd \r
\r
\r
\r
\r
\r
Paketlista:\r
1 * Relämodul\r
\r
Notera:\r
Modulgränssnitt:\r
1. DC+: Anslut strömförsörjningens positiva pol\r
2. DC-: Anslut strömförsörjningens negativa pol\r
3. IN1:1 signaltriggerterminal, kan ställa in hög- eller lågnivåkontrollreläsug\r
4. IN2:2 signaltriggerterminal, kan ställa in hög- eller lågnivåkontrollreläsug\r
\r
Reläutgång:\r
1. NO1: 1-kanalsrelä öppnar vanligtvis gränssnittet. Reläet är avstängt före sugning och kortslutet med COM1 efter sugning.\r
2. COM1: 1-kanalsrelä gemensamt gränssnitt\r
3. NC1: 1-kanalsrelä normalt stängt gränssnitt, kortslutning med COM1 före reläsugning, avstängning efter sugning\r
4. NO2: 2-kanalsrelä öppnar ofta gränssnittet. Reläet är avstängt före sugning och är kortslutet med COM2 efter sugning.\r
5. COM2: 2-kanalsrelä gemensamt gränssnitt\r
6. NC2: 2-kanalsrelä normalt stängt gränssnitt, kortslutning med COM2 före reläsugning, avstängning efter sugning.\r
\r
Hög- och lågnivåtriggerväljare:\r
1. S1 är triggervalet för hög och låg nivå 1-kanalsrelä.\r
2. S2 är triggervalet för hög och låg nivå 2-kanalsrelä.\r
3.com och låg kortslutning, motsvarande relä är lågnivåtrigger, com och hög kortslutning är högnivåtrigger.
