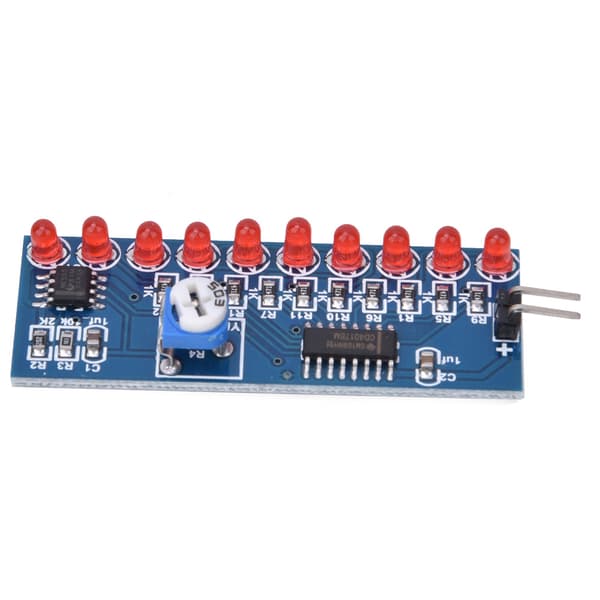

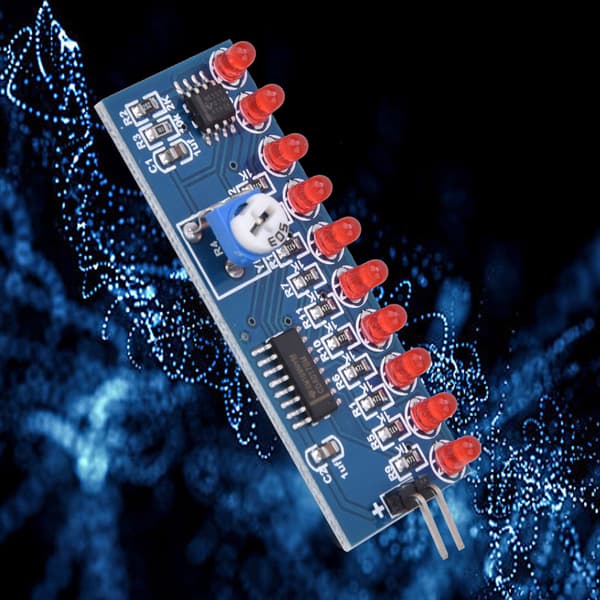

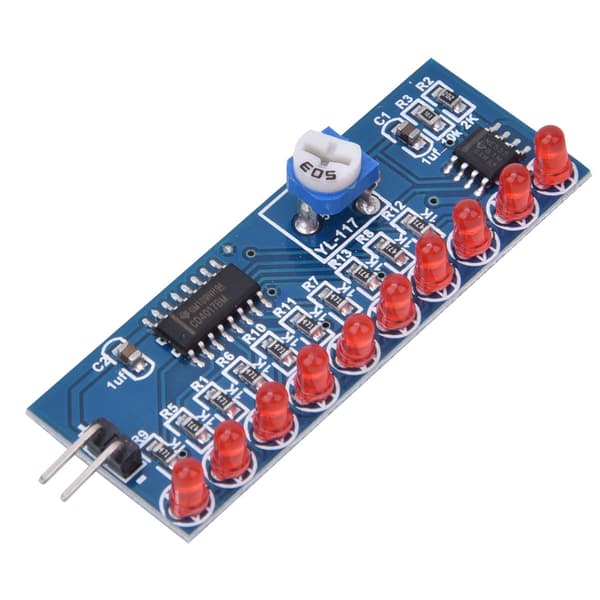

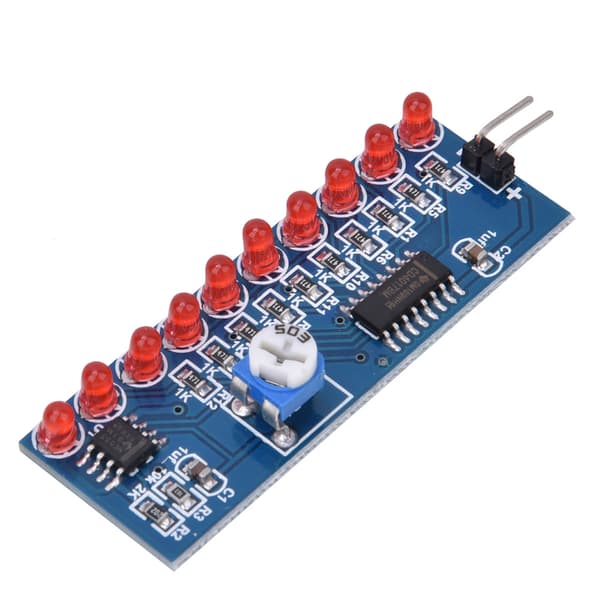

1、Består huvudsakligen av klockgenereringskrets och decimalräknarkrets. 2、Den självsvängande multivibratorn med NE555 som kärna, strömförsörjningen laddar kondensator C1 via R2, R3, R4. När C1 börjar laddas är NE555:s 2:a stift fortfarande på låg nivå, så utgångsstift 3 är på hög nivå. När strömförsörjningen laddas till 2/3 av strömförsörjningsspänningen via R2, R3 och R4, ändras utgångsstift 3:s nivå från hög till låg, och NE555:s interna urladdningsrör slås på. Kondensatorn C1 laddas ur via stift 7 på R4, R3 och NE555. Tills spänningen över C1 är lägre än 1/3 av strömförsörjningsspänningen, ändras nivån på NE555:s stift 3 från låg nivå till hög nivå. C1 laddas igen, och cykeln bildar en oscillation. 3、Laddningstiden är: 0,695 (R2+R3+R4)C1, urladdningstiden är: 0,695 (R4+R3)C1, R4 kan justeras för att styra oscillatorns utgångsfrekvens, och NE555:s klockoscillationssignal läggs kontinuerligt till CD4017:s 14:e stift. 4、Tio lysdioder är anslutna till CD4017:s 10 utgångar. När CD4017:s 10 utgångar växelvis genererar en hög nivå under inverkan av klocksignalen, tänds D1--D10 sekventiellt för att bilda en vattenljuseffekt. 5、Justera R4 för att justera flödeshastigheten för LED-ljuset.

2 x Modul
