1、Huvudsakligen sammansatt av klockgenereringskrets och decimalräknarkrets.
2、Den självsvängande multivibratorn med NE555 som kärna, strömförsörjningen laddar kondensator C1 genom R2, R3, R4. När C1 börjar laddas är stift 2 på NE555 fortfarande på låg nivå, så utgångsstift 3 är hög nivå. När strömförsörjningen laddas till 2/3 av strömförsörjningsspänningen genom R2, R3 och R4, ändras utgångsstift 3-nivån från hög till låg, och NE555:s interna urladdningsrör slås på. Kondensatorn C1 laddas ur genom 7-stifts R4, R3 och NE555. Tills spänningen över C1 är lägre än 1/3 av strömförsörjningsspänningen, ändras nivån på stift 3 på NE555 från låg nivå till hög nivå. C1 laddas igen och cykeln bildar en oscillation.
3、Laddningstiden är: 0,695 (R2+R3+R4)C1, urladdningstiden är: 0,695 (R4+R3)C1, R4 kan justeras för att styra oscillatorns utgångsfrekvens, och klockoscillationssignalen från NE555 läggs kontinuerligt till 14:e stiftet på CD4017.
4、Tio lysdioder är anslutna till de 10 utgångarna på CD4017. När de 10 utgångarna på CD4017 växelvis genererar en hög nivå under inverkan av klocksignalen, tänds D1--D10 sekventiellt för att bilda en vattenljuseffekt.
5、Justera R4 för att justera flödeshastigheten för LED-ljuset.

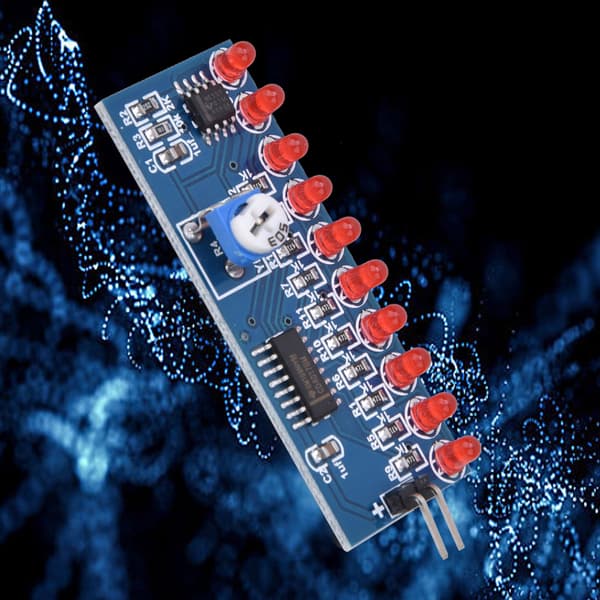

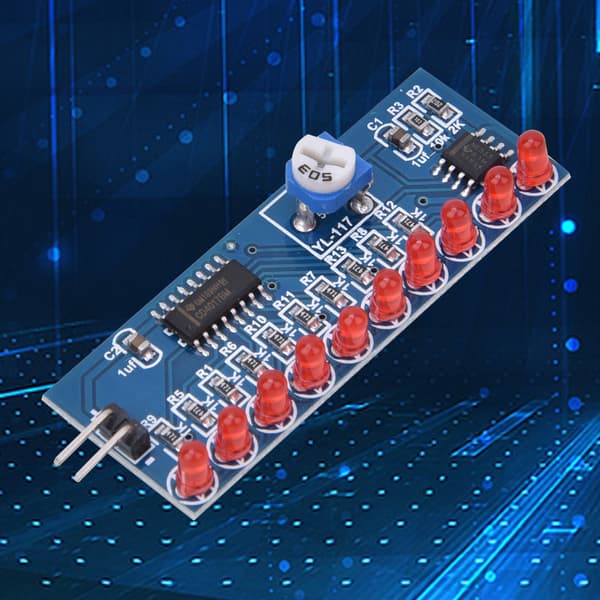

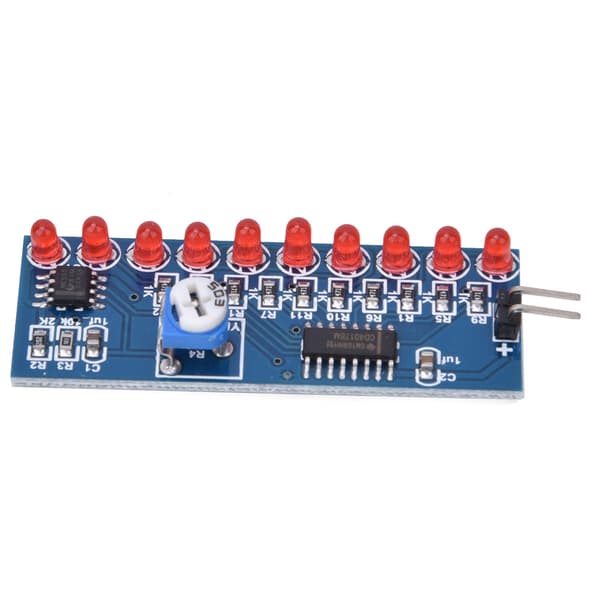

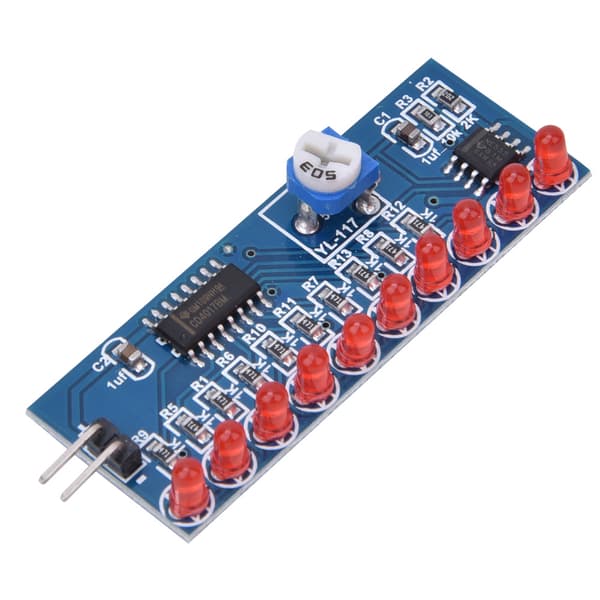

Artikeltyp: VattenflödesljusSpänning: 2,5~14,5VStorlek: 5,4 x 2,1 cm / 2,13 x 0,83 tumTjocklek: 1,6 mm.

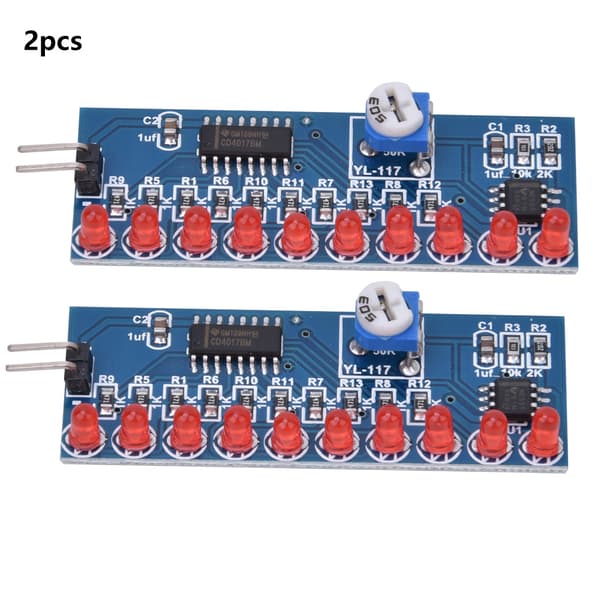

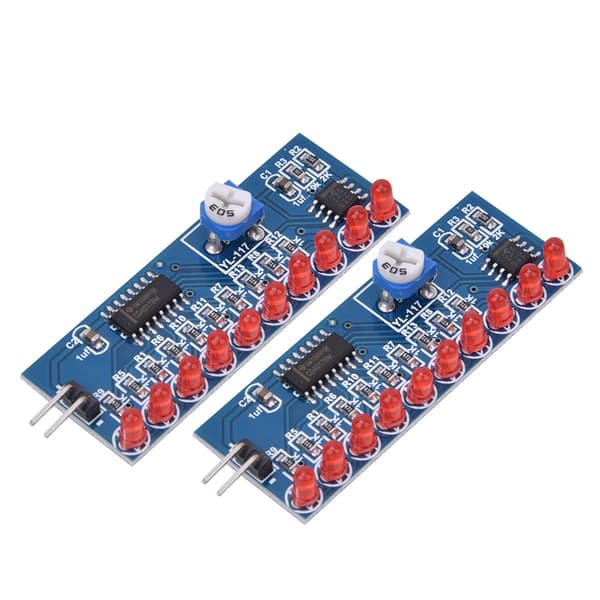

2 x Modul
