25MHZ höghastighetskristalloscillator & 32.768Khz 6PF lågfrekvent kristalloscillator

V3.0-versionen började använda blyfri process, stiftkontakten är guldpläterad stiftkontakt, mer miljövänlig

Flash-dynor har reserverats och USBDisk && FATFFS-rutiner tillhandahålls

WeAct FW Bootloader har bränts ut från fabriken. Det är en speciell fabriksversion för testning, och hex tillhandahålls inte.

Stöd för MicroPython-programmering, tillhandahåller tillgänglig MicroPython-firmware, se för konfigurationsfiler, men tillhandahåller inte tekniska svar!

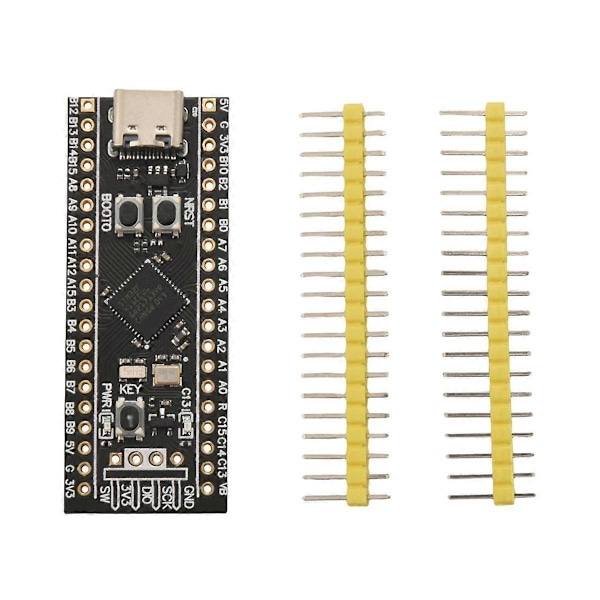

Kort med version V1.3 och högre har 3 knappar, återställningsknapp, BOOT0-knapp och användarknappar.

Hur man går in i ISP-läge

1: Håll ned BOOT0-knappen och återställningsknappen under påslagen tillstånd, släpp sedan återställningsknappen och släpp BOOT0-knappen efter 0,5 sekunder

2: Håll ned BOOT0-knappen när strömmen är avstängd och släpp BOOT0-knappen 0,5S efter att strömmen är påslagen

DFU-läge: använd bara datakabeln för att ansluta till datorn, om det finns ett problem med okänd, kan du värma upp chipet ordentligt (25 Celsius) och sedan gå in i ISP-läget igen

Seriellt portläge: använd USB till seriell port för att ansluta PA9 och PA10 på kärnkortet

WeAct FW Bootloader

Inget behov av USB till seriell port, ingen felsökare, ingen datorförare, bara en TYPE-C-datakabel för att slutföra firmwarenedladdningen

Håll ned KEY-knappen, klicka på återställningsknappen, LED C13 blinkar, släpp KEY-knappen för att gå in

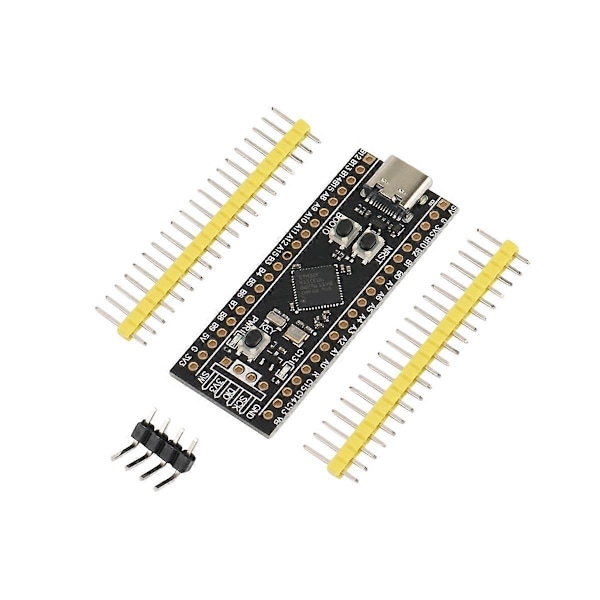

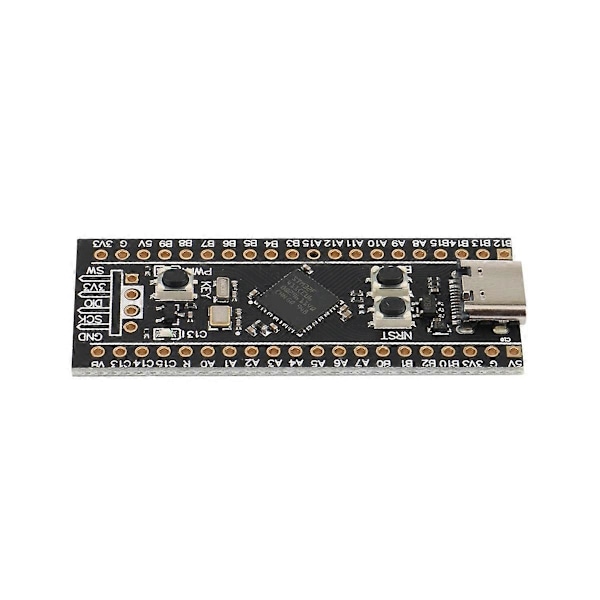

modell: STM32F401CEU6

Färg: Svart

Material: PCB



Paketinnehåll:

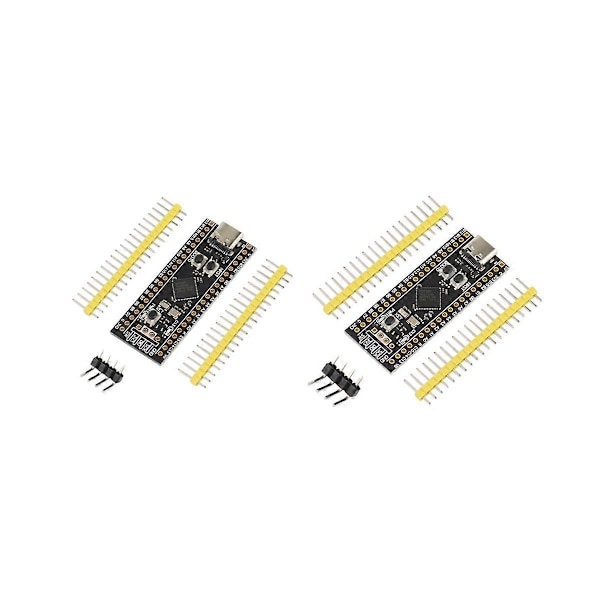

2 * Utvecklingskort med stift



Endast ovanstående paketinnehåll, andra produkter ingår inte.
