Funktioner:\r
Skyddskortet är för 7 serier 18650 li-jon 3.6V/3.7V batterier.\r
Stabila olika skyddsfunktioner för laddning och urladdning, såsom noggrant överladdningsskydd, överurladdningsskydd, överströmsskydd och kortslutningsskydd.\r
Batterikärnans hårdvara balanserad bearbetning, korrekt balanserad ström, rimlig balanserad värmeutsläpp, påverkar inte batteripaketets prestanda.\r

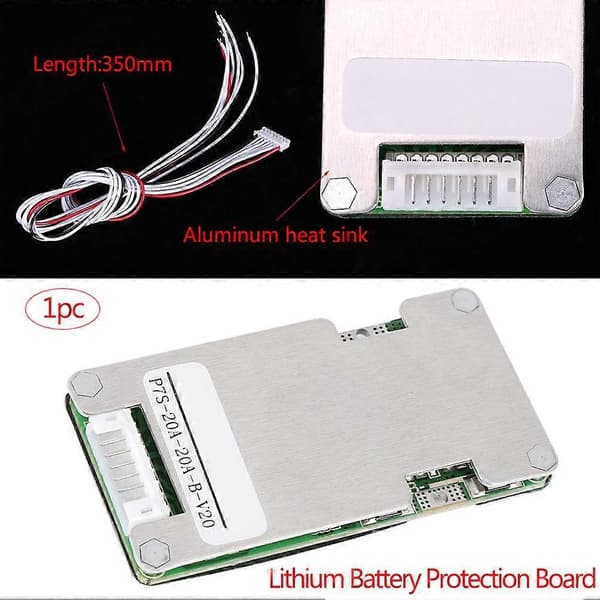

Den har en aluminiumplåt som skulle förbättra värmeavledningen för MOS-röret och förlänga MOS-rörets livslängd.\r
Låg strömförbrukning i viloläge, det kan spara energi.\r
\r
\r
Specifikation:\r
\r
Minimum Typisk Maximum Enhet Notering\r
Arbetsspänning 19.6\r
29.75 V Krets normalt arbetsområde\r
Viloström\r
20 50 A Enkel batterispänning 3.6V\r
Drifttemperatur -20\r
+70 Normalt driftstemperaturområde\r
Relativ Luftfuktighet\r
\r
90%\r
Ingen kondensering\r
Lagringstemperatur -40\r
+85 Luftfuktigheten är mindre än 90%, ingen kondensering\r
Höjd\r
\r
4000 M\r
\r
Laddningsspänning\r
\r
29.75 V CC-CV\r
Funktionstest Artikel Symbol Testvillkor Minimum Typisk Maximum Enhet\r
Överladdningsskyddsspänning Vc1 Vid avstängning av laddning 4.200 4.250 4.300 V\r
Fördröjningstid Tc1 / 10 1000 1700 mS\r
Avlastningsspänning Vc2 / 4.150 4.190 4.240 V\r
Laddningsström Normal Ioc /\r
\r
20 A\r
Balanseringsfunktion Startspänning\r
/ 4.150 4.200 4.250 V\r
Balanseringsström\r
/ 20\r
35 mA\r
Överurladdningsskyddsspänning Vd1 Vid avstängning av urladdning 2.700 2.800 2.900 V\r
Fördröjningstid Td1 / 10 200 500 mS\r
Avlastningsspänning Vd2 / 2.900 3.000 3.100 V\r
Återställningsvillkor / / Koppla bort lasten\r
Överströmsskydd Överström 1 Skyddsström Ioc1\r
60\r
100 A\r
Överström 1 Skydd Fördröjningstid Toc1\r
20\r
200 mS\r
Urladdning Överström Avlastning Överströmsskydd Återställningsvillkor / / Koppla bort lasten\r
Urladdningsström Max. Kontinuerlig urladdningsström Ioc - - - 20 A\r
Kortslutningsskydd Fördröjningstid Tshort\r
\r
300 600 S\r
\r
Återställning / / Koppla bort lasten\r
Internt motstånd Urladdningskrets Internt motstånd(m) Ron1\r
/ / 20 mR\r
Självströmförbrukning Arbetsläge Icc1\r
/ 20 50 A\r
\r
Storlek: 65*33*7mm / 2.56*1.3*0.27\"\r
Kabellängd: 350mm / 13.77\"\r
\r
\r
Paketlista:\r
1 x Skyddskort\r
\r
\r
Notera:\r

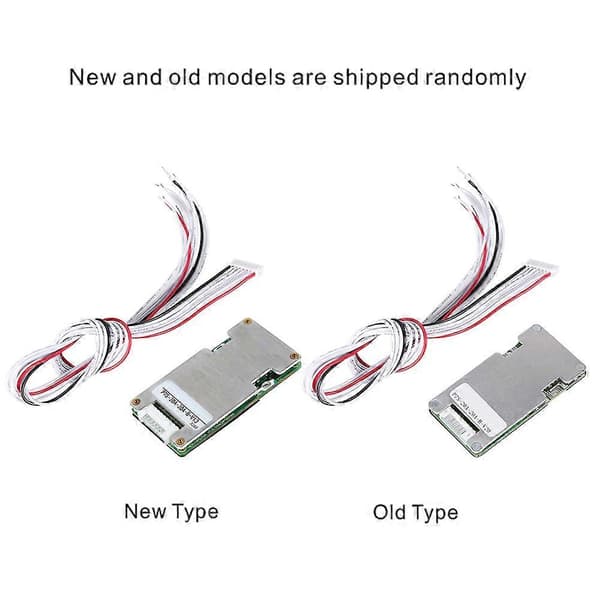

Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
